Nə üçün yeni nəsil simsiz audio cihazları üçün çevik qulaqlıq antenası vacibdir

Simsiz qulaqlıqlar və qulaqlıqlar kiçildikcə, daha ağıllı və daha zəngin xüsusiyyətlərə malik olduqca, antenna dizaynı etibarlı simsiz rabitənin saxlanmasında getdikcə daha vacib rol oynayır.Qianmuinkişaf etdirirÇevik Qulaqlıq AntenasıTWS qulaqlıqları, simsiz qulaqlıqlar, sümük keçirici qurğular və digər kompakt Bluetooth audio məhsulları üçün, məhdud məkan tətbiqləri üçün çevik, ultra nazik və fərdiləşdirilə bilən RF həlləri təmin edir.

Etibarlı antena sabit Bluetooth rabitəsi üçün vacibdir, xüsusən simsiz qulaqlıqlar son dərəcə yığcam və qeyri-müntəzəm daxili məkanlarda işləməli olduqda. AÇevik Qulaqlıq AntenasıEtibarlı RF performansını qoruyarkən antenanın əyri səthlərə uyğun olmasına imkan verən dəqiq keçirici şüalanma nümunəsi ilə çevik PI və ya LCP substratından istifadə edir.

Mündəricat

• Müasir qulaqlıqlarda anten dizaynı niyə bu qədər vacibdir?
• Çevik qulaqlıq antenası nədir?
• Çevik qulaqlıq antenası necə işləyir?
• Çevik Qulaqlıq Antenasının Əsas Üstünlükləri Nələrdir?
• Çevik qulaqlıq antenalarından harada istifadə etmək olar?
• Alıcılar hansı texniki xüsusiyyətləri nəzərə almalıdırlar?
• Ənənəvi antenalar ilə necə müqayisə olunur?
• İstehsalçılar düzgün antenanı necə seçməlidirlər?
• İstehsal və RF Sınaq Nə üçün Önəmlidir?
• Tez-tez verilən suallar
• Nəticə

Müasir qulaqlıqlarda anten dizaynı niyə bu qədər vacibdir?

Simsiz qulaqlıqlar smartfonlar, planşetlər, kompüterlər və digər Bluetooth-u dəstəkləyən cihazlarla audio və idarəetmə məlumatlarını mübadilə etmək üçün radiotezlik rabitəsindən istifadə edir. Antenanın yalnız kiçik bir fiziki yer tutmasına baxmayaraq, onun dizaynı simsiz işləməyə böyük təsir göstərə bilər.

Müasir TWS qulaqlıqlarının daxili mühiti xüsusilə çətin olur. Batareyalar, dinamiklər, mikrofonlar, doldurma komponentləri, prosessorlar, qoruyucu strukturlar və mexaniki komponentlər məhdud yer uğrunda yarışır. Eyni zamanda, antenna insan bədəninə yaxın işləyir, bu da RF yayılmasına və siqnal xüsusiyyətlərinə təsir göstərə bilər.

Ənənəvi antenna həlləri xüsusi PCB sahəsi və ya nisbətən böyük quraşdırma sahəsi tələb edə bilər. Çevik antena mühəndislərə radiasiya elementini əyri daxili səthlər, batareya bölmələri, gövdələr və ya digər mövcud sahələr boyunca yerləşdirmək üçün daha çox sərbəstlik verir.

Yığcam Bluetooth məhsulları inkişaf etdirən istehsalçılar üçün antenna seçimi son montaj komponenti kimi qəbul edilmək əvəzinə, ilkin mexaniki və RF dizayn mərhələlərində nəzərə alınmalıdır.

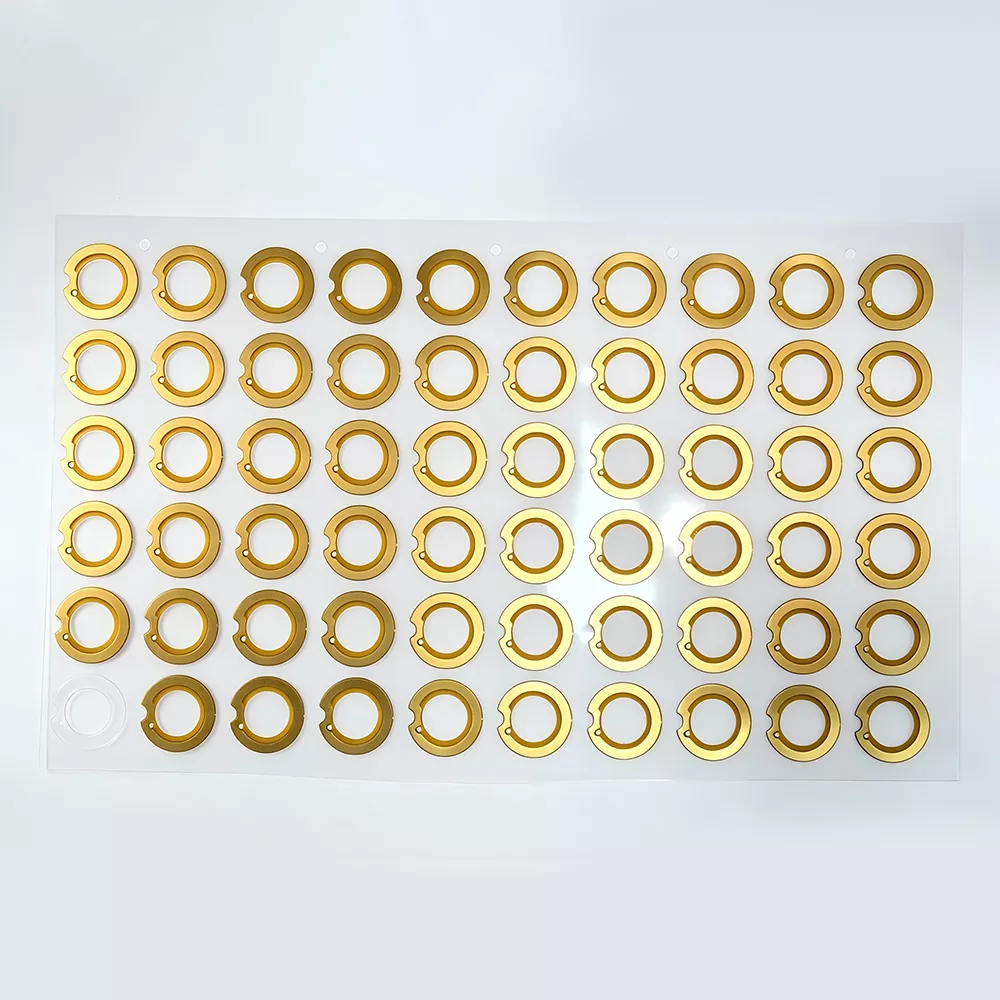

Çevik qulaqlıq antenası nədir?

A Çevik Qulaqlıq Antenasıkompakt simsiz audio cihazları üçün nəzərdə tutulmuş miniatür RF antennasıdır. O, ümumiyyətlə, dəqiq istehsal və aşındırma prosesləri nəticəsində əmələ gələn keçirici radiasiya nümunəsi olan çevik PI və ya LCP substratından istifadə edir.

Sərt PCB antenalarından fərqli olaraq, çevik struktur əyilə və əyri və ya nizamsız səthlərə uyğunlaşa bilər. Bu, onu xüsusilə mövcud anten boşluğunun dar, əyri və ya adi sərt komponentlərlə yerləşdirilməsi çətin olduğu məhsullar üçün uyğun edir.

Çevik qulaqlıq antenaları adətən 2,4 GHz Bluetooth ISM diapazonu üçün nəzərdə tutulub və müasir Bluetooth proqramlarını dəstəkləyə bilər. Layihədən asılı olaraq, istehsalçılar məhsulun arxitekturasına uyğun olaraq antenanın ölçülərini, substratı, qurğuşun uzunluğunu, terminal konfiqurasiyasını və quraşdırma metodunu fərdiləşdirə bilərlər.

Bu dizayn çevikliyi FPC əsaslı antenaları TWS qulaqlıqları, simsiz qulaqlıqlar, sümük keçirici qulaqlıqlar, boyunbağı cihazları və digər kompakt simsiz məhsullar üçün xüsusilə cəlbedici edir.

Çevik qulaqlıq antenası necə işləyir?

Çevik qulaqlıq antennasının iş prinsipi elektrik RF siqnallarını elektromaqnit dalğalarına çevirməyə və ətraf mühitdən elektromaqnit enerjisini qəbul etməyə əsaslanır.

1. Bluetooth çipset yüksək tezlikli elektrik siqnalı yaradır.
2. RF siqnalı ötürmə yolu ilə antenaya doğru hərəkət edir.
3. Keçirici şüalanma modeli elektrik siqnalını elektromaqnit enerjisinə çevirir.
4. Antena siqnalı ətraf mühitə yayır.
5. Qəbul zamanı antenna qoşalaşmış Bluetooth cihazı tərəfindən ötürülən elektromaqnit siqnallarını tutur.
6. Qəbul edilən RF enerjisi elektrik siqnalına çevrilir və Bluetooth rabitə moduluna ötürülür.

Qulaqlıqlar və qulaqcıqlar insan bədəninə yaxın taxıldığından, antenanın uyğunlaşdırılması, torpaqlanması və yerləşdirilməsi xüsusilə vacibdir. İnsan bədəni, batareya, metal komponentlər və korpus materialları antenanın empedansına və radiasiya xüsusiyyətlərinə təsir göstərə bilər.

Buna görə də düzgün RF tənzimləmə vacibdir. Yaxşı dizayn edilmiş antenanı yalnız təcrid olunmuş komponent kimi sınaqdan keçirməkdənsə, faktiki məhsul korpusunun daxilində qiymətləndirmək lazımdır. Bu, mühəndislərə detuning effektlərini müəyyən etməyə və son simsiz performansı optimallaşdırmağa kömək edir.

Çevik Qulaqlıq Antenasının Əsas Üstünlükləri Nələrdir?

Ultra nazik konstruksiya

Kosmos, TWS qulaqlıqlarının hazırlanmasında ən böyük problemlərdən biridir. Çevik FPC antena konstruksiyası istehsalçılara RF komponentini həddindən artıq mexaniki həcm tutmadan dar məkanlara inteqrasiya etməyə imkan verir.

Konfiqurasiyadan asılı olaraq, çevik antenanın qalınlığı təxminən 0,12-0,30 mm, 0,15 mm, 0,20 mm və 0,25 mm daxil olmaqla ümumi seçimlərlə mövcud ola bilər. Bu, məhsul dizaynerlərinə qiymətli daxili məkanı optimallaşdırmağa kömək edir.

Əla Çeviklik

Çevik substrat antenanın əyri və nizamsız daxili səthləri izləməsinə imkan verir. Bu, adi sərt antenanın mövcud quruluşa sığmadığı zaman xüsusilə faydalıdır.

Təkrar əyilmə və ya mexaniki hərəkətə məruz qalan məhsullar üçün əyilmə davamlılığı başqa bir vacib məsələdir. Düzgün substrat seçimi və yapışdırıcı dizayn uzunmüddətli istifadə zamanı mexaniki etibarlılığı artıra bilər.

Stabil Bluetooth RF Performansı

Antenanın performansı radiasiya elementinin özündən daha çox asılıdır. Qidalanma nöqtəsi dizaynı, torpaqlama, empedans uyğunluğu, quraşdırma mövqeyi və yaxınlıqdakı komponentlər hamısı RF xüsusiyyətlərinə təsir edə bilər.

Bu səbəbdən peşəkar antena təchizatçısı standart antenanı təmin etmək əvəzinə RF dizayn dəstəyi və sazlama tövsiyələri verə bilməlidir.

Asan montaj

Çevik antenalar istiliyədavamlı yapışqan dayaqla təchiz oluna bilər ki, bu da onları birbaşa nəzərdə tutulan daxili səthə yapışdırmağa imkan verir. Bu, əlavə mexaniki bərkitmə strukturlarına ehtiyacı azalda və montajı asanlaşdıra bilər.

Yüksək Fərdiləşdirmə qabiliyyəti

Fərqli qulaqlıq yuvaları fərqli anten həndəsələri tələb edir. Fərdi həll variantları aşağıdakılara uyğunlaşa bilər:

• Antenanın konturları və ölçüləri
• Əməliyyat tezliyi
• Qurğuşun uzunluğu
• Bağlayıcı və terminal növü
• PI və ya LCP substratı
• Quraşdırma yeri
• Bükülmə radiusu
• Məhsulun mənzil quruluşu

Çevik qulaqlıq antenalarından harada istifadə etmək olar?

Texnologiya TWS qulaqlıqları ilə güclü şəkildə əlaqəli olsa da, çevik antenalar daha geniş kompakt simsiz audio məhsullarını dəstəkləyə bilər.

Alıcılar hansı texniki xüsusiyyətləri nəzərə almalıdırlar?

Çin istehsalçısı və ya təchizatçısından çevik antena satın alarkən alıcılar həm elektrik, həm də mexaniki xüsusiyyətləri qiymətləndirməlidirlər. Mövcud yerə uyğun gələn antena hazır məhsulun içərisinə quraşdırıldıqdan sonra yenə də RF tənzimləməsini tələb edə bilər.

Bu dəyərlərə istinad spesifikasiyası kimi baxılmalıdır. Yekun performans antenanın dizaynından, PCB sxemindən, torpaqlama quruluşundan, mənzil materialından, quraşdırma mövqeyindən və ümumi RF arxitekturasından asılıdır.

Ənənəvi antenalar ilə necə müqayisə olunur?

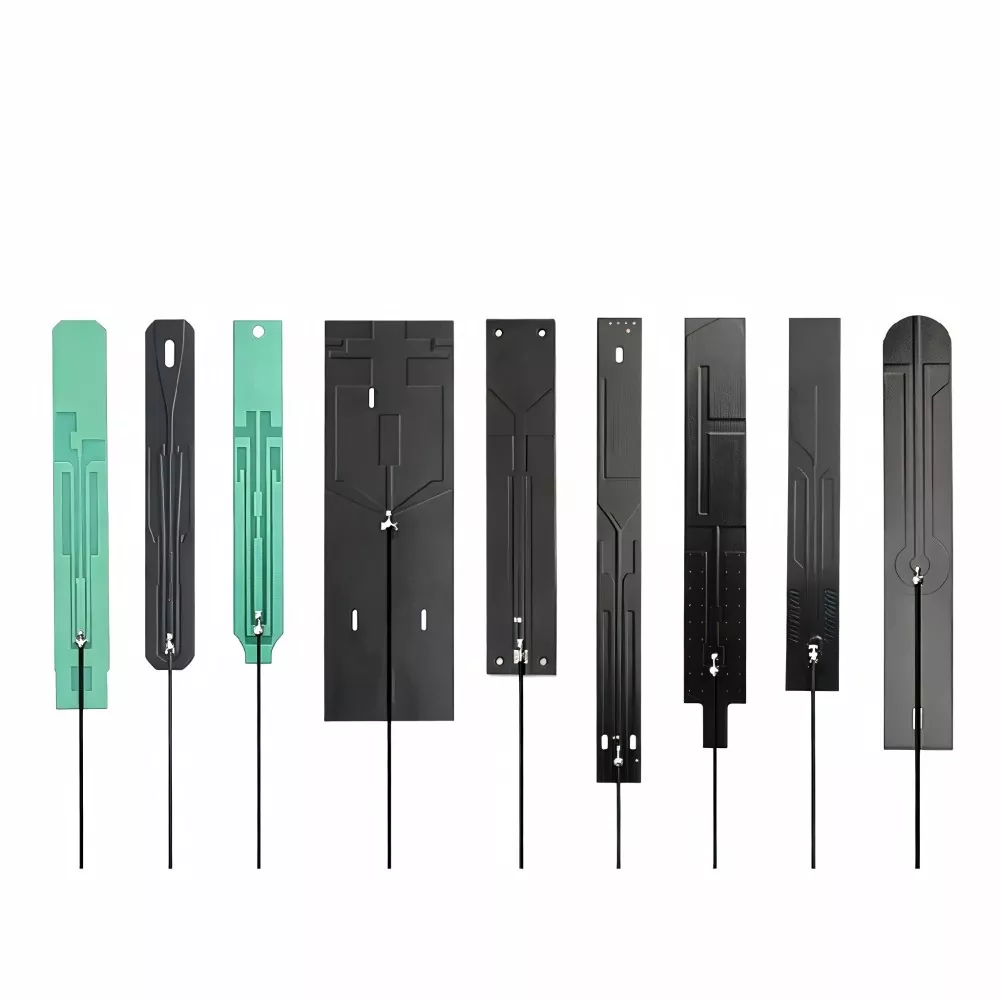

İstehsalçılar ümumiyyətlə yay antenaları, sərt PCB antenaları və çevik FPC antenaları da daxil olmaqla bir neçə antena texnologiyasına malikdirlər. Ən uyğun seçim məhsulun arxitekturası, mövcud sahə, xərc hədəfi, RF tələbləri və gözlənilən istehsal həcmindən asılıdır.

Düzensiz korpus konstruksiyaları və ya son dərəcə məhdud daxili məkanı olan qulaqlıqlar üçün çevik FPC konstruksiyası əhəmiyyətli mexaniki inteqrasiya üstünlüyü təmin edə bilər. Bu, antenna dizaynerlərinə bütün məhsul strukturunun sərt antenanı yerləşdirməsini tələb etmək əvəzinə, mövcud komponentlər ətrafında işləməyə imkan verir.

İstehsalçılar düzgün antenanı necə seçməlidirlər?

Qulaqlıq antenasının seçilməsi ümumi antenna kataloqu ilə deyil, hazır məhsuldan başlamalıdır. Aşağıdakı amillər istehsalçılara daha etibarlı qərar verməyə kömək edə bilər.

1. Mövcud məkanı ölçün.Antena boşluğunun uzunluğu, eni, hündürlüyü, əyriləri və ətrafdakı komponentləri haqqında dəqiq məlumat verin.
2. RF tələblərini müəyyənləşdirin.Bluetooth tezlik diapazonunu, gözlənilən rabitə məsafəsini, empedans tələblərini və antenanın yerini təsdiq edin.
3. Mənzil materiallarını nəzərdən keçirin.Plastik, metal, batareyalar, qoruyucu komponentlər və digər keçirici strukturlar RF performansına təsir göstərə bilər.
4. Mexanik tələbləri qiymətləndirin.Vibrasiyaya, hərəkətə və ya təkrar əyilmələrə məruz qalan məhsullar müvafiq çeviklik və əlavə performans tələb edir.
5. Prototip nümunələrini tələb edin.Faktiki korpus daxilində antenanın sınaqdan keçirilməsi antenanı müstəqil qiymətləndirməkdən daha mənalı nəticələr verir.
6. İstehsal imkanlarını nəzərdən keçirin.Kütləvi istehsal layihələri üçün keyfiyyət ardıcıllığını, RF testini, fərdiləşdirməni, sənədləri və çatdırılma qabiliyyətini qiymətləndirin.

İnkişaf mərhələsində dəqiq 2D və ya 3D məhsul təsvirlərinin təqdim edilməsi antenna istehsalçısına dizaynı daha səmərəli optimallaşdırmağa imkan verir. Prototipin yoxlanılması alətlər və kütləvi istehsala başlandıqdan sonra RF problemlərinin aşkarlanması riskini azaltmağa kömək edə bilər.

İstehsal və RF Sınaq Nə üçün Önəmlidir?

Antenanın performansı istehsal ardıcıllığından çox asılıdır. Ölçülər, keçirici naxışlar, birləşdirici yerləşdirmə, yapışdırıcı yerləşdirmə və ya substrat xüsusiyyətlərində kiçik dəyişikliklər son RF nəticəsinə təsir göstərə bilər.

Buna görə, təcrübəli anten istehsalçısı fiziki komponentdən daha çox təmin etməlidir. RF mühəndisliyi, nümunənin inkişafı, empedans uyğunluğu, tənzimləmə, istehsal yoxlaması və texniki sənədlərin hamısı daha proqnozlaşdırıla bilən məhsulun inkişafı prosesinə kömək edə bilər.

Peşəkar RF sınağına tətbiq tələblərinə uyğun olaraq yankısız kamerada performansın yoxlanılması, ətraf mühitin sınağı, temperaturun dəyişməsi, mexaniki əyilmə testləri və digər keyfiyyətə nəzarət prosedurları daxil ola bilər.

Beynəlxalq satınalmalar üçün sənədləşdirmə və keyfiyyət təminatı da vacibdir. Layihədən asılı olaraq, alıcılar maddi uyğunluq sənədlərinə, yoxlama hesabatlarına, qablaşdırma məlumatlarına, kommersiya sənədlərinə və ixracla bağlı digər dəstəyə ehtiyac duya bilər.

Tez-tez verilən suallar

S1: Çevik qulaqlıq antenası nədir?

Çevik Qulaqlıq Antenası TWS qulaqlıqları, Bluetooth qulaqlıqları, sümük keçirici qulaqlıqlar və simsiz qulaqlıqlar kimi kompakt simsiz audio məhsulları üçün nəzərdə tutulmuş nazik, əyilə bilən RF antennadır. Onun elastik substratı əyri daxili səthlərə uyğun gəlməyə imkan verir.

S2: Çevik Qulaqlıq Antenası Bluetooth 5.3-ü dəstəkləyə bilərmi?

Bəli. Düzgün dizayn edilmiş 2,4 GHz antenna, RF düzeni, empedans uyğunluğu, torpaqlama və quraşdırma şərtləri düzgün yerinə yetirildikdə Bluetooth 5.3 tətbiqləri ilə istifadə edilə bilər.

S3: Antenanın ölçülərini fərdiləşdirmək olarmı?

Bəli. Çevik antenalar məhsulun daxili məkanına və mexaniki quruluşuna görə fərdiləşdirilə bilər. Uzunluq, genişlik, forma, qalınlıq, qurğuşun uzunluğu, birləşdirici konfiqurasiya və quraşdırma metodu kimi parametrlər layihə tələblərinə uyğun olaraq tənzimlənə bilər.

4-cü sual: Hansı substrat materialları adətən mövcuddur?

PI və LCP tez-tez istifadə olunan çevik anten substratı materiallarıdır. Müvafiq material tələb olunan RF xüsusiyyətlərindən, mexaniki elastiklikdən, temperatur şəraitindən, etibarlılıq tələblərindən və hədəf istehsal dəyərindən asılıdır.

5-ci sual: Çevik antena yapışqan dayaqdan istifadə edə bilərmi?

Bəli. Yapışqan dayaq antenanın birbaşa nəzərdə tutulan daxili səthə bərkidilməsinə imkan verməklə quraşdırmanı asanlaşdıra bilər. Yapışqan növü iş temperaturu, mənzil materialı, montaj prosesi və gözlənilən xidmət şərtlərinə görə seçilməlidir.

S6: Alıcılar fərdiləşdirilmiş antena tələb edərkən hansı məlumatları təqdim etməlidirlər?

Alıcılar ideal olaraq məhsul təsvirlərini, mövcud antena sahəsini, PCB yerləşdirmə məlumatını, hədəf tezlik diapazonunu, birləşdirici tələbləri, mənzil materialını, quraşdırma mövqeyini, mexaniki tələbləri və gözlənilən tətbiq mühitini təmin etməlidirlər. Bu məlumat istehsalçıya daha uyğun bir anten həlli hazırlamağa kömək edir.

S7: Niyə antenanın performansı son məhsulun daxilində sınaqdan keçirilməlidir?

Antena müstəqil işləmir. Batareyalar, PCB-lər, metal komponentlər, plastik korpus, torpaqlama konstruksiyaları və insan bədəni RF performansına təsir edə bilər. Buna görə də, son korpusun içərisində antenanın sınaqdan keçirilməsi qoşulma sabitliyinin və ümumi simsiz performansın daha real qiymətləndirilməsini təmin edir.

Nəticə

Daha kiçik və daha ağıllı simsiz audio məhsullarına artan tələbat getdikcə daha mürəkkəb antena inteqrasiya problemləri yaradır. AÇevik Qulaqlıq Antenasıkompakt ölçüləri, mexaniki çevikliyi, fərdiləşdirilə bilən həndəsəni və etibarlı Bluetooth RF performansını birləşdirərək effektiv həll təklif edir. TWS qulaqlıqları, sümük keçirici qulaqlıqlar, boyunbağı cihazları və digər yığcam simsiz məhsullar üçün çevik antena texnologiyası daha çox dizayn azadlığı təmin etməklə yanaşı, istehsalçılara sıx daxili strukturları dəf etməyə kömək edə bilər.

Təcrübəli istehsalçı ilə əməkdaşlıq, fərdiləşdirilmiş anten həlləri əldə edən şirkətlər üçün prototipin hazırlanmasını, RF-nin tənzimlənməsini, sınaqdan keçirilməsini və kütləvi istehsalı asanlaşdıra bilər. Əgər siz yeni simsiz qulaqlıq, TWS qulaqlıq və ya Bluetooth audio məhsulu inkişaf etdirirsinizsə və xüsusi mexaniki və RF tələblərinizə uyğun antenaya ehtiyacınız varsa,bizimlə əlaqə saxlayıntəsvirlərinizi, texniki xüsusiyyətlərinizi, fərdiləşdirmə tələblərinizi, nümunələrinizi və istehsal planlarınızı Qianmu antenna mühəndisliyi komandası ilə müzakirə etmək.
