Spotlight antenası

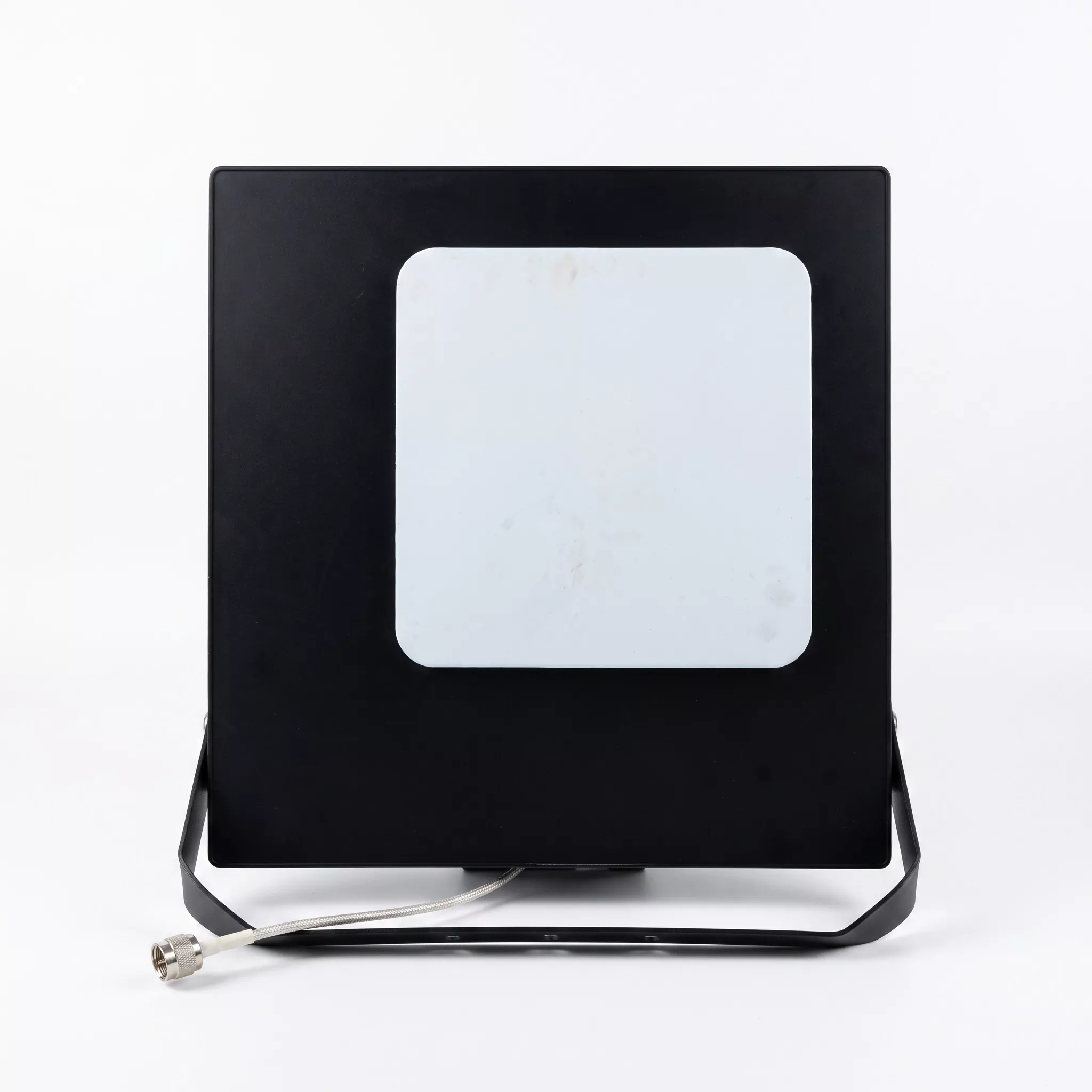

Dekorativ işıqfor tipli və ya kamuflyajlı proyektorlu baza stansiyası antenası kimi də tanınan işıqlandırma antenası açıq istiqamətli xarici rabitə antenasıdır. Onun korpusu, siqnal ötürülməsi və qəbulunu şəhər landşaftının təkmilləşdirilməsi ilə birləşdirmək üçün lampanın gövdəsi daxilində 4G/5G RF radiasiya vahidlərini birləşdirərək, xarici işıqlandırma işıqforlarının dizaynını dəqiq şəkildə təkrarlayır. O, əlavə siqnal qüllələrinə ehtiyacı aradan qaldırır və damlarda, bina fasadlarında və ya platformalarda quraşdırıla bilər, vizual maneəçilik və ənənəvi antenalarla bağlı tikintiyə girişdə mülkiyyət məhdudiyyətləri kimi ümumi problemləri əsaslı şəkildə həll edir. Qianmu Communications-dan olan bu antenna genişzolaqlı iki qütblü istiqamətli baza stansiyası antenasıdır və xüsusi olaraq qapalı-açıq məkanda birgə dərin əhatə dairəsi layihələri üçün nəzərdə tutulmuş əsas RF komponenti kimi xidmət edir. Bazarda mövcud olan sadə imitasiyalardan fərqli olaraq, antenamız boşluq strukturunda optimallaşdırılmış elektromaqnit izolyasiyasına malikdir və lampa korpusunun RF şüalanmasına mane olmamasını təmin edir. O, həm mükəmməl kamuflyaj estetikası, həm də yüksək RF performansı təqdim edərək, onu bütün dünyada kommunikasiya infrastrukturunun təkmilləşdirilməsi layihələri üçün uyğun edir.

İş prinsipi

1. Siqnalın ötürülməsi və qəbulunun əsas prinsipləri

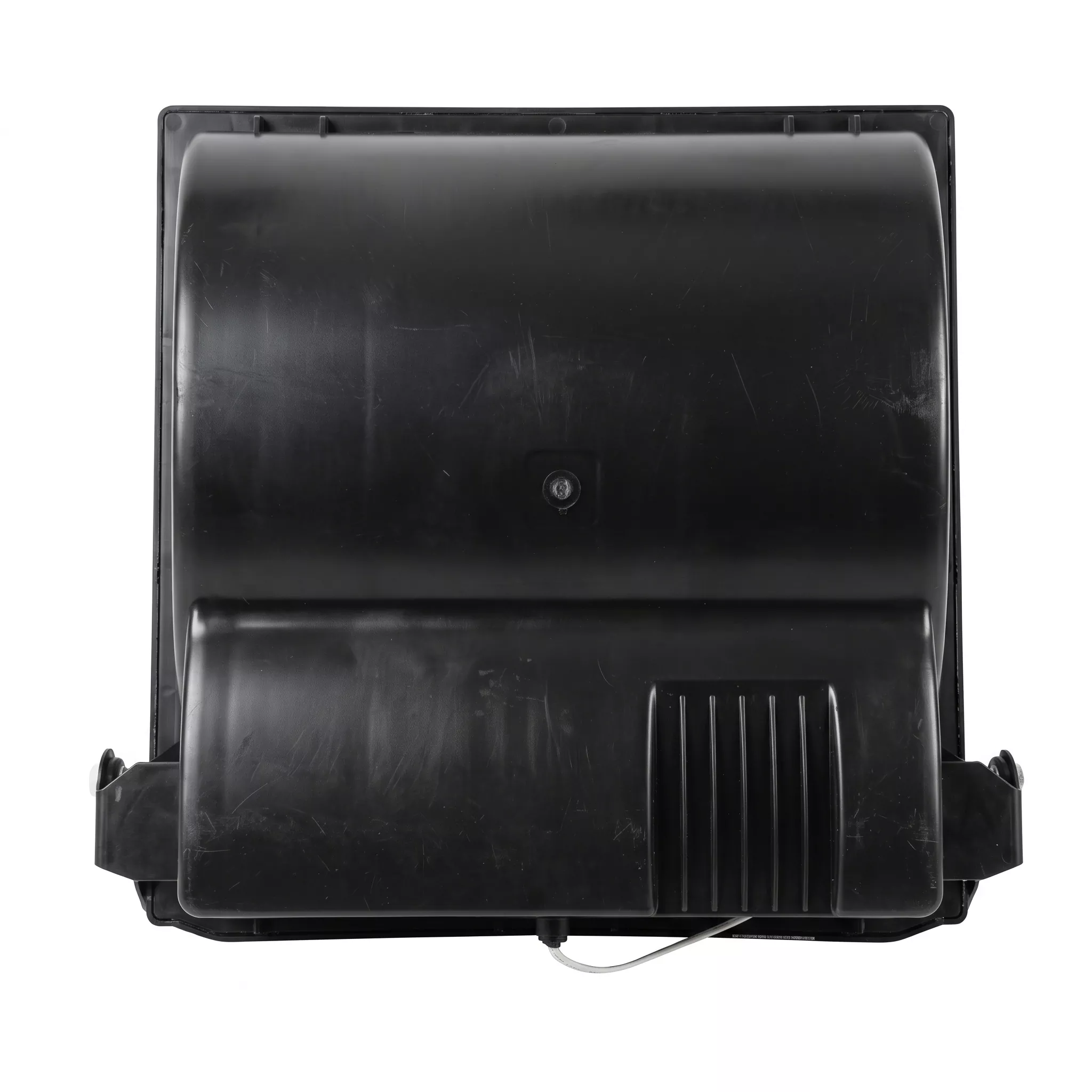

Bütün işıqlandırma antenası dörd əsas komponentdən ibarətdir: RF radiasiya qurğusu, metal əks etdirən arxa panel, suya davamlı kamuflyaj korpusu və ikili N tipli bağlayıcılar.

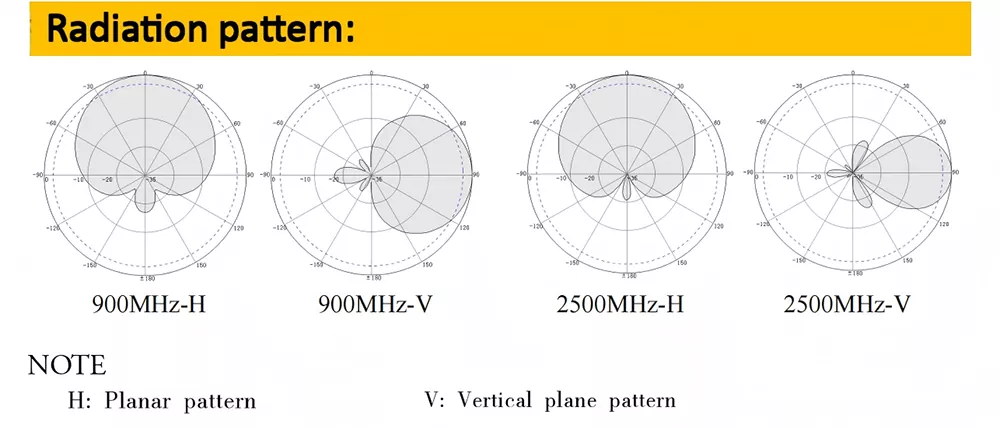

①Siqnal ötürülməsi: RRU cihazı iki N-K konnektoru vasitəsilə antenanın daxilindəki daxili alüminium şüalanma elementlərinə ötürülən radiotezlikli elektrik siqnallarını çıxarır. Bu siqnallar rezonans boşluqlar vasitəsilə 698-3600 MHz diapazonunda elektromaqnit dalğalarına çevrilir və sonra hədəf binanın mərtəbələrini dəqiq şəkildə əhatə edən 65° üfüqi istiqamətli şüa vasitəsilə xaricə şüalanır.

②Siqnal qəbulu: Bina daxilində mobil telefonlar və Əşyaların İnterneti cihazları tərəfindən yayılan yuxarı axın elektromaqnit dalğaları antena tərəfindən hər yönlü şəkildə tutulur. Reflektor müdaxilə siqnallarını toplayır və süzür, elektromaqnit dalğalarını yenidən baza stansiyasının avadanlıqlarına ötürülən elektrik siqnallarına çevirir və bununla da iki istiqamətli əlaqəni tamamlayır.

2. Siqnalın zəifləməməsi üçün optimallaşdırılmış nüvəli kamuflyaj qabığı

Ən ucuz antenalar standart plastik korpuslardan istifadə edir, nəticədə RF itkisi 15%-dən çox olur ki, bu da hüceyrə kənarlarında zəif siqnallara və ləng şəbəkə sürətinə səbəb olur. Qianmu Rabitə Fabriki müstəqil olaraq dəyişdirilmiş UABS şəffaf dalğa korpusunu inkişaf etdirdi, laboratoriya ölçmələri RF itkisinin cəmi 6,2% kimi aşağı olduğunu göstərir. Qatlı alüminium şüalanma massivi ilə birləşərək, adi korpuslardakı metal mötərizələrin yaratdığı qoruyucu təsirdən qaçır və eyni şəraitdə aşağı əlaqə şəbəkəsinin sürətində 30% artım əldə edir. İsteğe bağlı olaraq vektor şəbəkə analizatorlarından xam ölçmə məlumatları mövcuddur.

Texniki Spesifikasiyalar

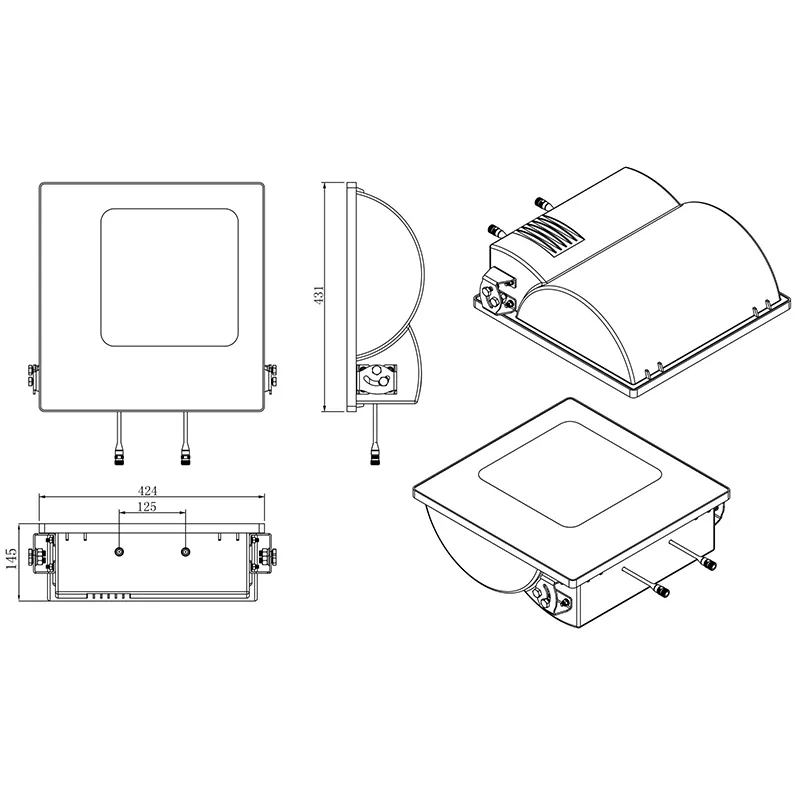

Mexaniki struktur parametrləri

Satınalma və Seçim Bələdçisi

1. Tezlik diapazonunun əhatə dairəsini təsdiqləməyə üstünlük verin. Çinin əsas 5G 3.5GHz diapazonu üçün 1710-3600MHz-i dəstəkləyən genişzolaqlı işıqlandırma antenalarını seçmək vacibdir. Maksimum 2700 MHz olan köhnə antenalar cari 5G şəbəkələrini dəstəkləyə bilməz və sonradan tam dəyişdirilməsini tələb edəcək və layihə xərclərini əhəmiyyətli dərəcədə artıracaq.

2. Faktiki RF parametrlərini yoxlayın və yanıltıcı spesifikasiyaları rədd edin. Satın almadan əvvəl təchizatçılardan üç əsas göstəricinin yoxlanılmasına diqqət yetirərək eyni model üçün ölçülmüş vektor şəbəkə analizator əyrilərini təqdim etmələrini tələb edin: mənfəət, VSWR və ön-arxa nisbət. Bazarda ucuz olan məhsullar çox vaxt qazancını həddindən artıq artırır, nəticədə faktiki əhatə dairəsi 40%-dən çox azalır.

3. Xarici mühafizə və materiallara diqqət yetirin: Tez-tez yağış və tayfunların olduğu sahil ərazilərində, hava şəraitinə davamlı UABS qapaqları ilə birlikdə dökümlü alüminium vibratorlardan istifadə edilməlidir. İncə dəmir təbəqə vibratorları və adi plastik qapaqlar 1-2 ildən sonra korroziyaya və su keçirməyə məruz qalacaq, bu da zamanla olduqca yüksək texniki xidmət xərclərinə səbəb olacaqdır.

4. Daxili tədqiqat və istehsal imkanları olan istehsalçıları seçin. Vasitəçilər tədqiqat və inkişafa, keyfiyyətə nəzarətə malik deyillər və fərdiləşdirmə, sınaq hesabatları və ya satışdan sonrakı texniki dəstək təmin edə bilməzlər. Orijinal istehsalçılarla birbaşa əlaqə yardımçı materialların sinxron tədarükünə, fərdiləşdirilmiş parametrlərə, sürətli satışdan sonrakı xidmətə və böyük həcmli sifarişlər üçün sabit çatdırılmaya imkan verir.

Tez-tez verilən suallar

S1: Bu işıqlandırma antenası hansı rabitə tezlik diapazonlarını tam əhatə edir? 5G dəstəkləyirmi?

A: Antena 698-960 MHz və 1710-3600 MHz tezlik diapazonlarında işləyir, 2G GSM, 3G UMTS və 4G LTE-nin bütün diapazonlarına tam uyğun gəlir. O, əsas yerli 5G NR diapazonları N41/N78, eləcə də xaricdəki əsas 5G diapazonlarını dəstəkləyir. Tək yerləşdirmə antenanın mərhələli dəyişdirilməsinə ehtiyac olmadan birgə 4G+5G əhatə dairəsinə imkan verir.

S2: OEM/ODM fərdiləşdirməsini dəstəkləyirmi? Hansı parametrlər dəyişdirilə bilər?

A: Mənbədə bir fabrik olaraq biz tam ölçülü fərdiləşdirmə xidmətləri təklif edirik: tənzimlənən antenna qazancı, şüa eni, birləşdirici növü (N/4.3-10), korpus rəngi və gövdənin ipək ekran loqosu. Xüsusi dar zolaqlı xarici layihələr üçün bizim R&D komandamız RF osilatorunu yenidən sazlaya bilər.

3-cü sual: Şirkət zavodda yoxlamaları dəstəkləyirmi? İxtisas sənədlərini təqdim edə bilərmi?

Cavab: Shenzhen Qianmu Communication Technology Co., Ltd. bir gün əvvəldən ziyarətçilərə fabrik turları təklif edir ki, bu da istehsal müəssisəsinə, istehsal xətlərinə və RF laboratoriyasına giriş imkanı verir. Tam ISO, CE, FCC və RoHS sertifikatları, üçüncü tərəfin sınaq hesabatları ilə birlikdə elektron formatda pulsuz olaraq mövcuddur; tender üçün rəsmi möhürlü orijinal çap nüsxələri təqdim edilə bilər.
