Quraşdırılmış FM Radio Antenası Kompakt Elektron Cihazlarda Siqnal qəbulunu necə yaxşılaşdıra bilər

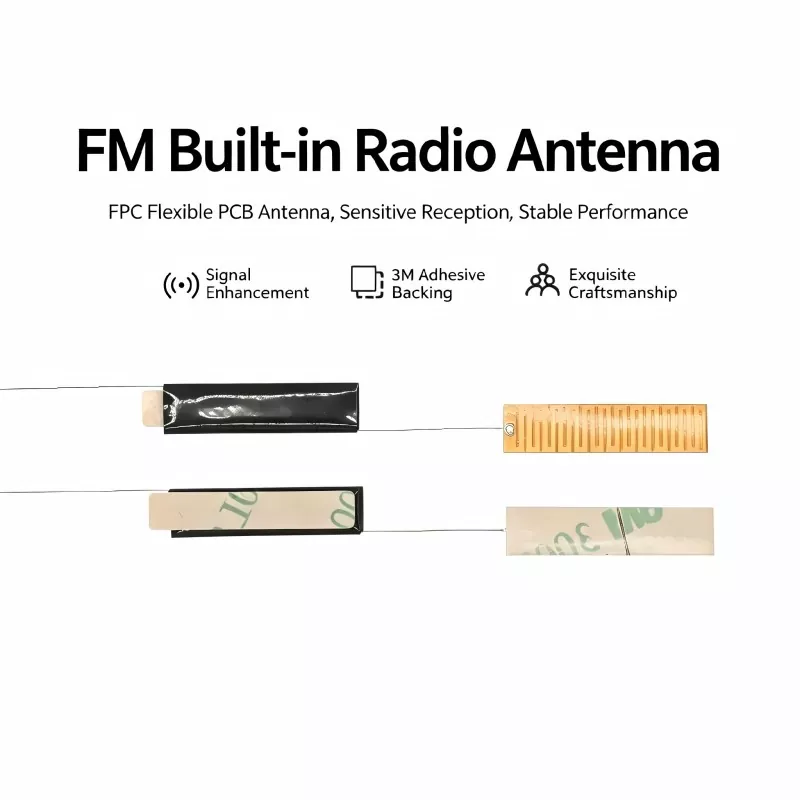

Qianmuinkişaf etdirirQuraşdırılmış FM Radio Antennasıaçıq xarici antena əlavə etmədən etibarlı qəbul tələb edən kompakt FM-ə imkan verən məhsullar üçün. 88–108 MHz FM yayım diapazonu üçün nəzərdə tutulmuş bu yığcam RF komponenti ferrit nüvəni, dəqiq sarılmış mis rulonu və avtomobil audio sistemləri, Bluetooth dinamikləri, portativ radiolar, ağıllı ev avadanlığı və digər elektron cihazlar üçün çevik əlaqə seçimlərini birləşdirir.

Quraşdırılmış FM antenası teleskopik antenanı əvəz etməkdən daha çox yer tutur. Onun ferrit nüvəli maqnit induksiya strukturu, dəqiq rulon sarğısı, kompakt forma faktoru və fərdiləşdirilə bilən əlaqə dizaynı istehsalçılara FM qəbulunu quraşdırma sahəsi və görünüşü vacib olan məhsullara inteqrasiya etməyə imkan verir. Bu təlimat daxili FM radio antenasının necə işlədiyini, onun texniki xüsusiyyətlərini, uyğun tətbiqlərini, quraşdırma mülahizələrini və OEM və ya ODM layihələri üçün antena axtararkən alıcıların qiymətləndirməli olduğu əsas amilləri izah edir.

Mündəricat

• Daxili FM Radio Antenası nədir?
• Daxili FM Radio Antenası necə işləyir?
• Əsas Xüsusiyyətlər Nələrdir?
• Harada istifadə edilə bilər?
• Texniki Spesifikasiyalar Nələrdir?
• Antena necə quraşdırılmalıdır?
• Alıcılar düzgün antenanı necə seçməlidirlər?
• Digər FM antenaları ilə necə müqayisə olunur?
• Tez-tez verilən suallar
• Niyə xüsusi bir FM antennasını nəzərdən keçirin?

Daxili FM Radio Antenası nədir?

Daxili FM Radio Antenası elektron cihazın içərisində qalarkən FM yayım siqnallarını qəbul etmək üçün nəzərdə tutulmuş daxili passiv RF qəbuledici komponentdir. Korpusdan kənarda uzanan adi teleskopik antenadan fərqli olaraq, daxili antena məhsulun strukturunda gizlənə bilər və istehsalçılara məhdud daxili məkandan səmərəli istifadə etməklə təmiz görünüş saxlamağa kömək edir.

Tipik bir ferrit nüvəli dizayn yüksək keçiriciliyə malik ferrit nüvədən, dəqiq sarılmış emaye ilə örtülmüş mis məftildən, izolyasiya mühafizəsindən və əlaqə terminallarından və ya aparıcı tellərdən ibarətdir. Ferrit material maqnit sahəsini bobin ətrafında cəmləşdirir, dolama strukturu isə nəzərdə tutulan FM tezlik diapazonunda qəbulu dəstəkləmək üçün hazırlanmışdır.

Kompakt istehlakçı elektronikasını inkişaf etdirən istehsalçılar üçün bu struktur məhsulun inteqrasiyasını asanlaşdıra bilər. Antena xüsusi xarici antenanın açılmasını tələb etməkdənsə, PCB sxeminə və korpus dizaynına uyğun olaraq yerləşdirilə bilər.

Məhsula aid daha çox məlumat üçün alıcılar Daxili FM Radio Antenna məhsul səhifəsini nəzərdən keçirə bilərlər.

Daxili FM Radio Antenası necə işləyir?

Əməliyyat prinsipi ilk növbədə elektromaqnit induksiyasına və rezonansa əsaslanır. FM yayım siqnalı antenaya çatdıqda, ferrit nüvəsi bobin ətrafında yüksək tezlikli maqnit sahəsini cəmləşdirməyə kömək edir. Dəqiq sarılmış keçirici daha sonra elektromaqnit enerjisini qəbuledici dövrə tərəfindən emal edilə bilən elektrik RF siqnalına çevirir.

1. Maqnit sahəsinin konsentrasiyası

Yüksək keçiriciliyə malik ferrit nüvəsi sarım ətrafında yüksək tezlikli maqnit sahələrini cəmləşdirir. İstehsalçılar etibarlı FM qəbulunu qoruyarkən kompakt daxili məkana uyğunlaşa bilən antenaya ehtiyac duyduqda bu struktur xüsusilə faydalıdır.

2. Elektromaqnit çevrilməsi

Ferrit nüvəsini əhatə edən mis rulon dəyişən maqnit sahəsinə cavab verir və elektrik siqnalı yaradır. Bu siqnal daha sonra antena bağlantısı vasitəsilə FM qəbuledici dövrəsinə ötürülür.

3. Tezlik rezonansı

Döngələrin sayı və sarım quruluşu da daxil olmaqla, bobin sarma parametrləri antenanın tezlik xüsusiyyətlərinə təsir göstərir. Düzgün tənzimləmə antenanın nəzərdə tutulan FM diapazonunda işləməsinə kömək edir və sabit qəbulu dəstəkləyir.

4. Siqnalın ötürülməsi

Konversiyadan sonra qəbul edilən RF siqnalı antenna qurğusu və ya əlaqə pinləri vasitəsilə FM qəbuledicisinin dövrəsinə keçir, burada gücləndirilir, şifrələnir və səs çıxışına çevrilir.

Əsas Xüsusiyyətlər Nələrdir?

Kommersiya məhsulu üçün daxili FM antenasını seçərkən mühəndislər adətən qəbuletmə performansını, fiziki ölçüləri, müdaxilə müqavimətini, işləmə temperaturunu və inteqrasiya çevikliyini nəzərə alırlar. Aşağıdakı xüsusiyyətlər ferrit nüvəli daxili dizaynı bir çox kompakt cihazlar üçün uyğun edir.

• 88-108 MHz işləmə diapazonu:Tez-tez istifadə olunan FM yayım tezlik diapazonu ətrafında dizayn edilmişdir.
• Kompakt daxili quruluş:İstehsalçılara FM qəbulunu çıxıntılı xarici antena olmadan inteqrasiya etməyə imkan verir.
• Dəqiq rulon sarğı:Ardıcıl elektrik xüsusiyyətlərini və tezlik performansını dəstəkləyir.
• Ferrit nüvəli tikinti:Maqnit sahələrini cəmləşdirir və effektiv siqnal qəbulunu dəstəkləyir.
• Müdaxilə şüurlu dizayn:İzolyasiya və struktur mülahizələri arzuolunmaz elektromaqnit müdaxiləsini azaltmağa kömək edə bilər.
• Çevik fərdiləşdirmə:Əsas ölçülər, sarma parametrləri, kabel uzunluğu, sancaqlar və birləşdiricilər məhsulun tələblərinə uyğunlaşdırıla bilər.
• Geniş əməliyyat temperaturu:İstinad edilən Qianmu dizaynı -20°C-dən +85°C-dək işləməyi müəyyən edir.

Harada istifadə edilə bilər?

Daxili FM antennasının yığcam quruluşu onu xarici antenna təsirinin arzuolunmaz və ya praktiki olmadığı məhsullar üçün uyğun edir. Tətbiqlər istehlakçı elektronikasından avtomobil və sənaye avadanlıqlarına qədər dəyişə bilər.

Texniki Spesifikasiyalar Nələrdir?

Texniki spesifikasiyalar həmişə qəbuledici dövrə, korpus, quraşdırma mövqeyi və hədəf bazara uyğunlaşdırılmalıdır. Aşağıdakı spesifikasiyalar istinad edilən Qianmu məhsul konfiqurasiyasını təmsil edir və mühəndislik qiymətləndirməsi üçün başlanğıc nöqtəsi kimi xidmət edə bilər.

Faktiki performans qəbuledicinin IC, PCB sxemi, korpus materialı, ətrafdakı elektromaqnit mühiti, yerli siqnal gücü və antenanın quraşdırılması mövqeyinə görə dəyişə bilər. Buna görə də, kütləvi istehsaldan əvvəl prototip testi vacib olaraq qalır.

Antena necə quraşdırılmalıdır?

Düzgün yerləşdirmə ardıcıl FM qəbuluna nail olmaq üçün vacibdir. Hətta yaxşı dizayn edilmiş antena güclü müdaxilə mənbələrinə və ya uyğun olmayan materiallara yaxın yerləşərsə, performansı aşağı düşə bilər.

Addım 1: Quraşdırma mövqeyini seçin

Antenanı nisbətən açıq daxili sahəyə yerləşdirin və praktiki olaraq korpusun daxili səthinə yaxın yerləşdirin. Onu birbaşa yüksək tezlikli çiplərin, güc komponentlərinin, istilik mənbələrinin və ya digər güclü müdaxilə mənbələrinin yanında yerləşdirməyin.

Addım 2: Antenanı təmin edin

İzolyasiya edilmiş yapışqan dayaq uyğun dizaynlar üçün sadə quraşdırma metodunu təmin edə bilər. Quraşdırma üsulu antenanı möhkəm vəziyyətdə saxlamalı və məhsulun istismarı zamanı təkrarlanma qabiliyyətinə təsir edə biləcək hərəkətin qarşısını almalıdır.

Addım 3: Antenanı birləşdirin

Antena kabelini və ya sancaqlarını PCB-də təyin edilmiş FM antenna interfeysinə qoşun. Lehimlənmiş birləşmələr etibarlı və qısa cızıqlardan azad olmalıdır, tıxac tipli birləşmələr isə kifayət qədər mexaniki saxlama qabiliyyətinə malik olmalıdır.

Addım 4: Test qəbulu

Quraşdırıldıqdan sonra cihazı yandırın və FM stansiyasını skan edin. Müxtəlif yerlərdə stansiya sayını, audio aydınlığını, fon səs-küyünü, siqnal sabitliyini və qəbulun ardıcıllığını qiymətləndirin.

Alıcılar düzgün antenanı necə seçməlidirlər?

Yalnız qiymət antena seçimini müəyyən etməməlidir. OEM və ODM layihələri üçün satınalma qrupları və mühəndislər antenanı tam RF sisteminin bir hissəsi kimi qiymətləndirməlidirlər.

1. Tezlik diapazonunu təsdiqləyin:Antenanın hədəf FM yayım diapazonuna uyğun olduğundan əmin olun.
2. Mövcud yeri yoxlayın:Anten strukturunu seçməzdən əvvəl dəqiq korpus və PCB ölçülərini təmin edin.
3. Bağlantı üsulunu nəzərdən keçirin:Kabel uzunluğunu, terminal dizaynını, birləşdirici növünü və ya PCB bağlantısı tələblərini göstərin.
4. Əməliyyat mühitini qiymətləndirin:Avtomobil, portativ, daxili və açıq məhsullar fərqli mexaniki və istilik mülahizələri tələb edə bilər.
5. Elektromaqnit müdaxiləsini nəzərdən keçirin:Yaxınlıqdakı prosessorları, kommutasiya enerji təchizatını, displeyləri, mühərrikləri və digər potensial səs-küy mənbələrini müəyyən edin.
6. Nümunələri tələb edin:Kütləvi istehsalı təsdiq etməzdən əvvəl antenanı faktiki korpusda və nəzərdə tutulan FM qəbuledici dövrə ilə sınayın.
7. Fərdiləşdirməni müzakirə edin:Həcm layihələri üçün fərdiləşdirilmiş əsas ölçülər və sarma parametrləri ümumi antenadan daha yaxşı inteqrasiya təmin edə bilər.

Digər FM antenaları ilə necə müqayisə olunur?

Fərqli antena strukturları müxtəlif məhsul tələblərinə xidmət edir. PCB antenası PCB kifayət qədər yer təmin etdikdə rahat ola bilər, teleskopik antenna isə açıq antenna məqbul olduqda faydalı ola bilər. Ferrit nüvəli daxili dizayn, istehsalçılar gizli quraşdırma və kompakt mexaniki inteqrasiyaya üstünlük verdikdə xüsusilə aktualdır.

Tez-tez verilən suallar

1. Daxili FM Radio Antenası hansı tezliyi dəstəkləyir?

İstinad edilən Qianmu antenası 88-108 MHz FM yayım diapazonu üçün nəzərdə tutulub. Fərqli tətbiqlər və bazarlar üçün fərdiləşdirmə zamanı xüsusi tezlik tələbləri müzakirə oluna bilər.

2. Antenanın ölçüləri və kabel uzunluğu fərdiləşdirilə bilərmi?

Bəli. Fərdiləşdirməyə ferrit nüvəsinin ölçüsü, bobin sarma parametrləri, qurğuşun uzunluğu, pin materialları və bağlayıcı növləri daxil ola bilər. Bu seçimlər antenanın mövcud korpusa və PCB sxeminə daha yaxşı uyğunlaşmasına imkan verir.

3. Daxili antena avtomobil audio sistemləri üçün uyğundurmu?

Bəli. Quraşdırılmış FM antenna dizaynları avtomobildaxili audio sistemlərə, Bluetooth radiolarına, multimedia baş bloklarına və oxşar avadanlıqlara inteqrasiya oluna bilər. Avtomobil layihələri faktiki quraşdırma və RF testi vasitəsilə qiymətləndirilməlidir, çünki avtomobil strukturları və elektronika qəbula təsir göstərə bilər.

4. Antenanın performansı PCB sxemindən asılıdırmı?

Bəli. Qəbulun performansına təkcə antena deyil, həm də qəbuledici IC, PCB yerləşdirilməsi, torpaqlama, ətrafdakı komponentlər, korpus strukturu və elektromaqnit mühiti təsir göstərir. Kütləvi istehsaldan əvvəl prototip testi tövsiyə olunur.

5. Nümunələr toplu istehsaldan əvvəl verilə bilərmi?

Nümunələrin qiymətləndirilməsi fərdiləşdirilmiş antenanın inkişafının vacib hissəsidir. Alıcılar Qianmu ilə nümunə tələblərini müzakirə edə və həcmli istehsala keçməzdən əvvəl nəzərdə tutulan cihaz daxilində antenanı sınaya bilərlər.

Niyə xüsusi bir FM antennasını nəzərdən keçirin?

FM-i təmin edən elektron məhsullar hazırlayan istehsalçılar üçün antena müstəqil aksesuar kimi deyil, RF sisteminin ayrılmaz hissəsi kimi seçilməlidir. Yaxşı uyğunlaşdırılmış daxili dizayn quraşdırma sahəsinə qənaət etməyə, təmiz korpus görünüşünü qorumağa kömək edə bilər və avtomobil, portativ, ağıllı ev və sənaye FM tətbiqləri üçün praktik həll təmin edə bilər.

Qianmu, ferrit əsas ölçüləri, bobin sarğı, kabel uzunluğu, əlaqə terminalları və struktur inteqrasiyanı əhatə edən fərdiləşdirmə variantları ilə daxili FM antenna həlləri təqdim edir. OEM və ODM layihələri üçün mühəndis qrupları nümunənin təsdiqindən əvvəl tezlik tələblərini, mövcud məkanı, PCB interfeysini, əməliyyat mühitini və gözlənilən qəbul performansını müəyyən edə bilər. Əgər siz FM-ə imkan verən yeni məhsul inkişaf etdirirsinizsə və ya Çində etibarlı antenna istehsalı tərəfdaşı axtarırsınızsa,bizimlə əlaqə saxlayınərizənizi müzakirə etmək, fərdiləşdirilmiş həll tələb etmək və Qianmu ilə nümunə qiymətləndirməyə başlamaq.
