Qianmuinkişaf etdirirQuraşdırılmış FM Radio Antennasıkompakt elektron məhsullarda etibarlı FM qəbuluna ehtiyacı olan istehsalçılar üçün. Praktik inteqrasiya tələbləri əsasında hazırlanmış bu daxili antenna həlli quraşdırma sahəsinə qənaət etməklə və təmiz xarici dizaynı qoruyarkən audio cihazlarına sabit radio performansına nail olmağa kömək edə bilər.
FM radiosu bir çox avtomobil audio sistemlərində, portativ radiolarda, Bluetooth dinamiklərində, ağıllı audio məhsullarında və istehlak elektronikasında vacib xüsusiyyət olaraq qalır. Bununla belə, kompakt cihaza FM qəbulunu əlavə etmək sadəcə antenanı qəbulediciyə qoşmaqdan daha çox tələb edir. Antenanın ölçüləri, ferrit materialı, bobin sarğısı, quraşdırma yeri, kabel marşrutu və ətrafdakı elektron komponentlər qəbulun keyfiyyətinə təsir edə bilər. Daxili FM Radio Antenası istehsalçılara ənənəvi xarici antenalara kompakt alternativ təqdim edir. Bu məqalə onun iş prinsipini, dizayn üstünlüklərini, tətbiq dəyərini, əsas satınalma mülahizələrini və praktik inteqrasiya üsullarını izah edir.
Mündəricat
İstehsalçılar quraşdırılmış FM antenaları haqqında nə bilməlidirlər?
Quraşdırılmış FM Radio Antenası Necə Hazırlanıb?
Daxili antenanın dizaynı niyə vacibdir?
Daxili FM Antenasından Hansı Məhsullar istifadə edə bilər?
FM qəbulunun performansına hansı amillər təsir edir?
Alıcılar hansı spesifikasiyaları müqayisə etməlidirlər?
Mühəndislər antenanı məhsula necə inteqrasiya edə bilərlər?
FM Antenna Təchizatçısında Nə Axtarmalısınız?
Quraşdırılmış FM Radio Antennası haqqında tez-tez verilən suallar
Daxili FM Radio Antenası Məhsulunuz üçün uyğundurmu?
İstehsalçılar quraşdırılmış FM antenaları haqqında nə bilməlidirlər?

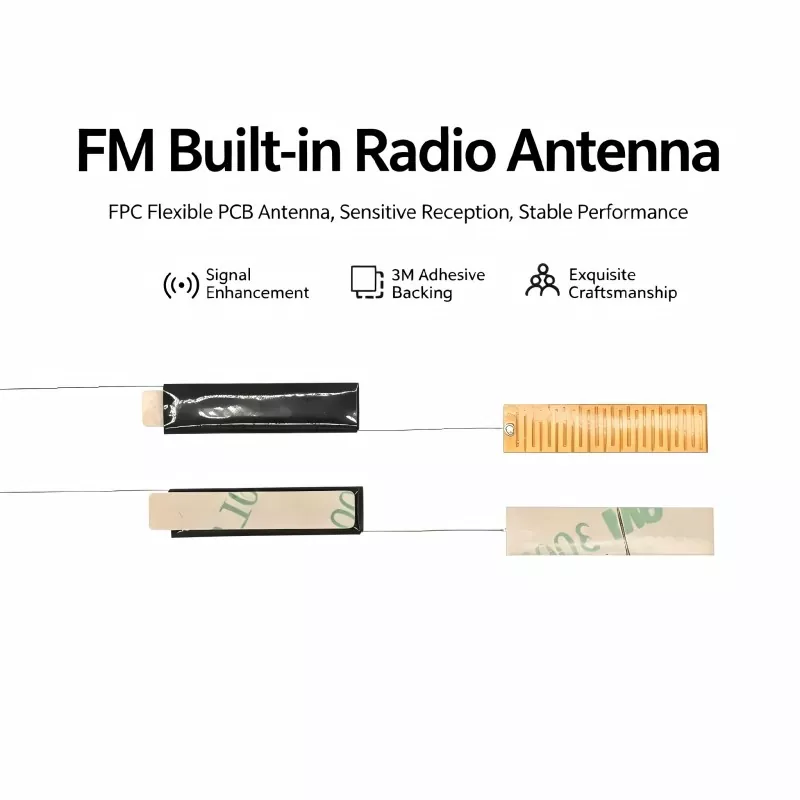

Daxili FM antenası adi xarici teleskopik antena tələb etmədən FM yayım siqnallarını tutmaq üçün nəzərdə tutulmuş daxili qəbuledici komponentdir. O, məhsulun korpusunun içərisinə quraşdırılır və aparıcı, pin və ya digər elektrik interfeysi vasitəsilə FM qəbuledici dövrəsinə qoşulur.
Bir çox kommersiya məhsulları üçün daxili quraşdırma RF funksionallığı və sənaye dizaynı arasında mühüm balans təklif edir. İstehsalçılar antenanın korpusdan kənara çıxmasına icazə vermək əvəzinə, qəbuledici komponenti mövcud məkanın içərisinə yerləşdirə bilərlər.
Ferrit nüvəli konstruksiya adətən yığcam FM qəbulu proqramları üçün istifadə olunur. Ferrit materialı bobin ətrafında maqnit axını cəmləşdirməyə kömək edir, yara keçiricisi isə elektromaqnit enerjisini qəbuledici dövrə tərəfindən emal edilə bilən elektrik siqnalına çevirir.
Buna görə də antena təcrid olunmuş aksesuardan daha çox ümumi RF sisteminin bir hissəsinə çevrilir. Onun performansı həm öz elektrik xüsusiyyətlərindən, həm də işlədiyi mühitdən asılıdır.
Quraşdırılmış FM Radio Antenası Necə Hazırlanıb?
Daxili FM antennasının dizaynı adətən hədəf tezlik diapazonu və mövcud quraşdırma sahəsi ilə başlayır. Mühəndislər daha sonra uyğun ferrit ölçülərini, sarma quruluşunu, naqil xüsusiyyətlərini, əlaqə metodunu və mexaniki konfiqurasiyanı müəyyənləşdirirlər.
Ferrit nüvəsi
Ferrit nüvəsi maqnit qəbuledici strukturun mühüm hissəsidir. Onun maddi xüsusiyyətləri və fiziki ölçüləri antenanın ətrafdakı elektromaqnit sahəsi ilə nə qədər effektiv qarşılıqlı əlaqədə olmasına təsir göstərir.
Dəqiq rulon
Mis məftil müəyyən edilmiş elektrik tələblərinə uyğun olaraq ferrit nüvəsinin ətrafına sarılır. Sarma ardıcıllığı vacibdir, çünki dəyişikliklər fərdi antena qurğularının elektrik xüsusiyyətlərinə təsir göstərə bilər.
Bağlantı strukturu
Əsas cihazdan asılı olaraq, antenna müxtəlif kabel, pin və ya birləşdirici konfiqurasiyalardan istifadə edə bilər. Uyğun bir əlaqə quruluşu montajı asanlaşdırır və müştərinin PCB-də lazımsız dəyişiklikləri azaldır.
Mexanik Konfiqurasiya
Ölçülər dizaynın ilkin mərhələsində nəzərə alınmalıdır. Elektriklə yaxşı işləyən antenna, nəzərdə tutulan korpusun içərisinə sığmazsa və ya digər komponentlərə müdaxilə edərsə, hələ də yararsız ola bilər.
Daxili antenanın dizaynı niyə vacibdir?
Müasir elektron cihazlar daha çox funksiyaları özündə cəmləşdirərək kiçilir. Bu, RF komponentləri üçün çətin bir mühit yaradır, çünki qiymətli daxili yer batareyalar, PCB-lər, dinamiklər, prosessorlar, güc dövrələri və mexaniki strukturlar tərəfindən paylaşılır.
Düzgün dizayn edilmiş daxili antena bir sıra praktik üstünlüklər təklif edə bilər:
- Məkan optimallaşdırılması:Antena xarici montaj yeri tələb etməkdənsə, məhsulun içərisinə quraşdırılmışdır.
- Təkmilləşdirilmiş məhsul görünüşü:Gündəlik əməliyyat üçün uzun teleskopik antena tələb olunmur.
- Mexanik mühafizə:Daxili yerləşdirmə təsadüfi əyilmə və ya fiziki təsirə məruz qalmağı azaldır.
- Çevik inteqrasiya:Fərdi ölçülər müxtəlif korpus planlarını yerləşdirə bilər.
- Ardıcıl montaj:Müəyyən edilmiş daxili montaj mövqeyi standartlaşdırılmış istehsalı dəstəkləyə bilər.
- Tətbiqin çox yönlülüyü:Eyni əsas antenna konsepsiyası müxtəlif elektron məhsullara uyğunlaşdırıla bilər.
Bu üstünlüklər FM radiosunu müasir simsiz və rəqəmsal funksiyalarla yığcam korpusda birləşdirmək istəyən istehsalçılar üçün xüsusilə aktualdır.
Daxili FM Antenasından Hansı Məhsullar istifadə edə bilər?
Tətbiq diapazonu ənənəvi müstəqil radiolardan daha genişdir. Nə qədər ki, elektron sistem FM qəbuletmə funksiyasını ehtiva edir və müvafiq quraşdırma mühitini təmin edir, daxili antena hesab edilə bilər.
| Ərizə | Tipik Tələb | Daxili Anten Üstünlüyü |
|---|---|---|
| Avtomobil Audio | Kompakt idarəetmə blokunda sabit FM qəbulu | Gizli quraşdırma |
| Bluetooth Dinamikləri | Simsiz audio ilə birləşdirilmiş FM funksiyası | Kosmosa qənaət edən dizayn |
| Portativ radiolar | Kompakt korpus və portativ əməliyyat | Azaldılmış xarici komponentlər |
| Zəngli saatlar | İnteqrasiya edilmiş FM radio funksiyası | Məhsulun təmiz görünüşü |
| Ağıllı Audio Avadanlıq | Bir korpusda bir neçə funksiya | Çevik daxili yerləşdirmə |
| Xüsusi qəbuledicilər | Tətbiqə xüsusi RF inteqrasiyası | Özelleştirilebilir konfiqurasiya |
FM qəbulunun performansına hansı amillər təsir edir?
Düzgün nominal tezlikli antenanın seçilməsi yalnız ilk addımdır. Real dünya performansına bir neçə əlavə faktor təsir edə bilər.
1. Quraşdırma yeri
Antena RF siqnalını effektiv şəkildə qəbul edə biləcəyi yerdə yerləşdirilməlidir. Onu böyük keçirici komponentlərin və ya yüksək səs-küylü sxemlərin yanında quraşdırmaq praktiki performansı azalda bilər.
2. PCB Layout
PCB antenanın elektromaqnit mühitinə təsir göstərə bilər. Mühəndislər antenna və prosessorlar, keçid enerji təchizatı, yüksək sürətli interfeyslər və digər potensial müdaxilə mənbələri arasındakı məsafəni nəzərə almalıdırlar.
3. Qoruyucu material
Plastik və qeyri-keçirici korpuslar ümumiyyətlə metal qapaqlardan fərqli RF mühiti təmin edir. Buna görə də son korpus prototip testinə daxil edilməlidir.
4. Kabel marşrutu
Antena kabeli ehtiyatla yönləndirilməli və lazımsız elektrik səs-küy mənbələrindən uzaq tutulmalıdır. Davamlı kabel marşrutu təkrarlanan istehsal performansını saxlamağa kömək edə bilər.
5. Qəbuledicinin Həssaslığı
Antena qəbuledici dövrədəki hər bir məhdudiyyəti kompensasiya edə bilməz. Məhsulun inkişafı zamanı antenanın xüsusiyyətləri və qəbuledicinin performansı birlikdə qiymətləndirilməlidir.
Alıcılar hansı spesifikasiyaları müqayisə etməlidirlər?
FM antenası əldə edərkən, satınalma qrupları kotirovka tələb etməzdən əvvəl texniki spesifikasiya vərəqini yaratmalıdırlar. Bu, təchizatçı müqayisəsini daha mənalı edir və yalnız qiymətə əsaslanan komponentin seçilməsi riskini azaldır.
| Spesifikasiya | Tövsiyə olunan Qiymətləndirmə | Satınalma Əhəmiyyəti |
|---|---|---|
| Tezlik diapazonu | Tələb olunan FM diapazonu ilə uyğunluğu təsdiqləyin | Vacibdir |
| Ferrit materialı | Materialı və ardıcıllığı qiymətləndirin | Yüksək |
| Bobin Sarma | Sarımın düzgünlüyünü və təkrarlanmasını yoxlayın | Yüksək |
| Ölçülər | Mövcud daxili məkanı uyğunlaşdırın | Vacibdir |
| Qurğuşun Uzunluğu | PCB və montaj tələblərini təsdiqləyin | Orta |
| Bağlayıcı | Elektrik və mexaniki uyğunluğu yoxlayın | Yüksək |
| Temperatur Aralığı | Əməliyyat mühitini uyğunlaşdırın | Ortadan Yüksək |
| Fərdiləşdirmə | OEM spesifikasiyalarının dəstəkləndiyini müəyyənləşdirin | Yüksək |
Həcmli istehsal üçün alıcılar nümunənin təsdiqi prosedurlarını, daxil olan yoxlamanı, istehsal ardıcıllığını, qablaşdırmanı, çatdırılma müddətini və texniki dəstəyi də nəzərə almalıdırlar.
Mühəndislər antenanı məhsula necə inteqrasiya edə bilərlər?
Uğurlu antena inteqrasiyası prosesi son qapaq dondurulmamışdan əvvəl başlamalıdır. Antena təchizatçısı, PCB mühəndisi, mexaniki mühəndis və məhsul istehsalçısı arasında erkən koordinasiya bahalı yenidən dizaynların qarşısını ala bilər.
- RF tələbini müəyyənləşdirin:Hədəf FM tezlik diapazonunu və qəbuledici arxitekturasını qurun.
- Ehtiyat quraşdırma sahəsi:Mexanik quruluşu tamamlamadan əvvəl antenanın yerini müəyyənləşdirin.
- Rəsmləri təqdim edin:Mövcud ölçüləri və qoşulma tələblərini anten istehsalçısı ilə paylaşın.
- Nümunələri inkişaf etdirin:Nəzərdə tutulan məhsulda fərdiləşdirilmiş antenna prototiplərini qiymətləndirin.
- Tam montajı sınayın:Real iş şəraitində qəbulu ölçün.
- İstehsal xüsusiyyətlərini yekunlaşdırın:Kilid ölçüləri, sarma parametrləri, kabellər, birləşdiricilər və yoxlama meyarları.
Prototip sınağı xüsusilə vacibdir, çünki məhsulun xaricində ölçülən antenanın performansı antenna son korpusun içərisinə quraşdırıldıqdan sonra performansı əks etdirməyə bilər.
FM Antenna Təchizatçısında Nə Axtarmalısınız?
Uyğun təchizatçı kataloq komponentindən daha çoxunu təmin edə bilməlidir. OEM və ODM layihələri üçün texniki rabitə və fərdiləşdirmə qabiliyyəti əsas antenanın spesifikasiyası kimi eyni dərəcədə vacib ola bilər.
Çin antenna istehsalçısı və ya təchizatçısını qiymətləndirərkən aşağıdakıları nəzərə alın:
- FM və digər RF antena komponentlərinin istehsalında təcrübə.
- Ferrit əsas ölçülərini və dolama strukturlarını fərdiləşdirmək imkanı.
- Bobin sarılması və komponentlərin yığılmasına sabit nəzarət.
- Kabelləri, sancaqları və bağlayıcıları fərdiləşdirmək imkanı.
- Kütləvi istehsaldan əvvəl nümunə inkişafı.
- Aydın texniki təsvirlər və məhsulun spesifikasiyası.
- İstehsal partiyaları üçün keyfiyyət yoxlama prosedurları.
- Məhsulun inkişafı zamanı həssas ünsiyyət.
Qianmu, müxtəlif elektron tətbiqlər üçün antenanın inkişafına və istehsalına diqqət yetirir. Onun fərdi yanaşması müştərilərə istehsal həllini yekunlaşdırmazdan əvvəl tezlik tələblərini, quraşdırma ölçülərini, əlaqə üsullarını və digər layihəyə xas parametrləri müzakirə etməyə imkan verir.
Quraşdırılmış FM Radio Antennası haqqında tez-tez verilən suallar
Daxili FM Radio Antenası xarici teleskopik antenanı əvəz edə bilərmi?
Bir çox kompakt elektron məhsullar üçün ənənəvi teleskopik antenanın əvəzinə daxili antena istifadə edilə bilər. Bununla belə, son seçim qəbuledicinin dizaynından, məhsulun strukturundan, mövcud quraşdırma yerindən və tələb olunan qəbul performansından asılıdır.
Hansı FM tezlik diapazonu adətən dəstəklənir?
Bir çox kommersiya FM radio proqramları 88-108 MHz diapazonunda işləyir. Antenanın dəqiq dizaynı tələb olunan tezlik diapazonuna və qəbuledici dövrəyə uyğunlaşdırılmalıdır.
Antena kiçik bir korpus üçün fərdiləşdirilə bilərmi?
Bəli. Fərdiləşdirmə ferrit ölçüləri, rulon quruluşu, qurğuşun uzunluğu, terminal konfiqurasiyası və digər mexaniki tələblərə cavab verə bilər. Quraşdırma sahəsi çox məhdud olduqda prototip testi tövsiyə olunur.
Antenanın yerləşdirilməsi radio qəbuluna təsir edirmi?
Bəli. Yerləşdirmə əhəmiyyətli təsir göstərə bilər. Yaxınlıqdakı metal komponentlər, güc sxemləri, prosessorlar, PCB izləri, batareyalar və kabellər antenanın ətrafındakı elektromaqnit mühitini dəyişə bilər.
Hazır məhsulun içərisində anten sınaqdan keçirilməlidirmi?
Bəli. Faktiki korpus daxilində antenanın sınaqdan keçirilməsi, antenanı müstəqil komponent kimi sınaqdan keçirməkdənsə, son qəbul performansı haqqında daha real məlumat verir.
Niyə standart bir model əvəzinə fərdiləşdirilmiş antenanı seçməlisiniz?
Fərdiləşdirilmiş model məhsulun xüsusi ölçüləri, qəbuledici interfeysi, quraşdırma yeri və mexaniki məhdudiyyətlər ətrafında dizayn edilə bilər. Bu, inteqrasiyanı asanlaşdıra və struktur dəyişikliklərinə ehtiyacı azalda bilər.
Daxili FM Radio Antenası Məhsulunuz üçün uyğundurmu?
Məkan, görünüş, etibarlılıq və RF funksionallığının birlikdə mövcud olduğu müasir elektron məhsullar üçün daxili antena adi xarici dizaynlara praktiki alternativ təmin edə bilər. Onun müvəffəqiyyəti tam mühəndislik prosesindən, o cümlədən ferrit seçimi, rulonun sarılması, tezlik tələbləri, PCB dizaynı, quraşdırma mövqeyi, qapaq strukturu və son məhsulun sınaqdan keçirilməsindən asılıdır.
Qianmu audio avadanlığı, avtomobil elektronikası, portativ radiolar, Bluetooth dinamikləri və digər FM-ə imkan verən cihazları inkişaf etdirən istehsalçılar üçün fərdiləşdirilmiş Daxili FM Radio Antenna həlləri təqdim edir. Xüsusi tezlik diapazonunuz, korpus ölçüsü, kabel tələbi və ya qəbuledici interfeysiniz varsa,bizimlə əlaqə saxlayınlayihənizi müzakirə etmək və məhsul tələblərinizə uyğun antenna konfiqurasiyasını inkişaf etdirmək.
