Rəqəmsal Foto Çərçivəsi WiFi Antenası Simsiz Performansı və Uzaqdan Görüntü Ötürməsini Necə Təkmilləşdirə bilər

Ağıllı foto çərçivələr etibarlı bulud sinxronizasiyasına, sürətli təsvir yeniləmələrinə və sabit simsiz əlaqəyə ehtiyac duyduqda, doğruRəqəmsal Foto Çərçivə WiFi Antenasımühüm aparat komponentinə çevrilir.Qianmukompakt rəqəmsal foto çərçivələr üçün xüsusi antenna həlləri işləyib hazırlayır, istehsalçılara proqrama xüsusi RF dizaynı vasitəsilə siqnal zəifləməsi, daxili müdaxilə və məhdud quraşdırma sahəsini həll etməyə kömək edir.

Rəqəmsal foto çərçivə bulud sinxronizasiyası, uzaqdan fotoşəkil ötürülməsi, planlaşdırılmış məzmun yeniləmələri və proqrama əsaslanan cihazın idarə edilməsi kimi funksiyalar üçün WiFi-dən asılıdır. Bununla belə, antenna ekranlar, batareyalar, dövrə lövhələri və RF performansına təsir edə biləcək digər komponentlərdən ibarət kompakt korpusda işləyir. Xüsusi antenna çərçivənin fiziki quruluşu, işləmə zolaqları, birləşdirici, kabel marşrutu və quraşdırma mövqeyi ətrafında dizayn edilə bilər. Qianmu həlli 50Ω empedans, ≤1.8 SWR, 2–4 dBi qazanc və FPC, PCB SMT və ya xarici yapışqan çubuq konfiqurasiyaları daxil olmaqla standart spesifikasiyalarla 2.4 GHz və 5 GHz tətbiqlərini dəstəkləyir. Fərqli cihaz dizaynları üçün fərdiləşdirilmiş ölçülər, birləşdiricilər, kabel uzunluqları və RF parametrləri də mövcuddur.

Mündəricat

1. Rəqəmsal Foto Çərçivəsinə Niyə Xüsusi WiFi Antennası lazımdır?
2. Antena Ağıllı Foto Çərçivəsinin İçində Necə İşləyir?
3. Alıcılar hansı spesifikasiyaları qiymətləndirməlidirlər?
4. Bu Antenaları Harada İstifadə Etmək olar?
5. WiFi antenası necə quraşdırılmalıdır?
6. İstehsalçılar düzgün antenanı necə seçməlidirlər?
7. Niyə Xüsusi Antenna İstehsalı üçün Qianmu-nu nəzərdən keçirin?
8. Tez-tez verilən suallar

Rəqəmsal Foto Çərçivəsinə Niyə Xüsusi WiFi Antennası lazımdır?

Ağıllı rəqəmsal foto çərçivə ekrandan daha çox şeydir. Bir çox müasir modellər marşrutlaşdırıcılara, mobil proqramlara, bulud platformalarına və ya məzmun idarəetmə sistemlərinə qoşulur ki, istifadəçilər uzaqdan şəkilləri yükləyə və nümayiş olunan məzmunu idarə edə bilsinlər. Bu, simsiz rabitəni ümumi məhsul təcrübəsinin vacib hissəsinə çevirir.

Çətinlik ondan ibarətdir ki, bir foto çərçivə adətən məhdud daxili məkana malikdir. Ekran, batareya, anakart, dinamik, metal komponentlər və digər elektronika antenanın işinə təsir göstərə bilər. Universal antena laboratoriya şəraitində işləyə bilər, lakin hazır korpusa inteqrasiya edildikdən sonra fərqli davrana bilər.

Buna görə də xüsusi antenna faktiki tətbiq mühiti ətrafında hazırlanmışdır. Qianmu-nun məhsul haqqında məlumatı göstərir ki, onun həlli 7-15.6-düymlük kompakt foto çərçivələr və ekranlar, batareyalar və anakartların yaratdığı potensial müdaxilələr üçün optimallaşdırılıb.

• Sabit bulud bağlantısını və uzaqdan görüntü ötürülməsini dəstəkləyir.
• Kompakt daxili quraşdırma yerləri üçün nəzərdə tutulmuşdur.
• 2.4 GHz və 5 GHz simsiz proqramlar üçün mövcuddur.
• Müxtəlif konnektorlar və kabel uzunluqları ilə konfiqurasiya edilə bilər.

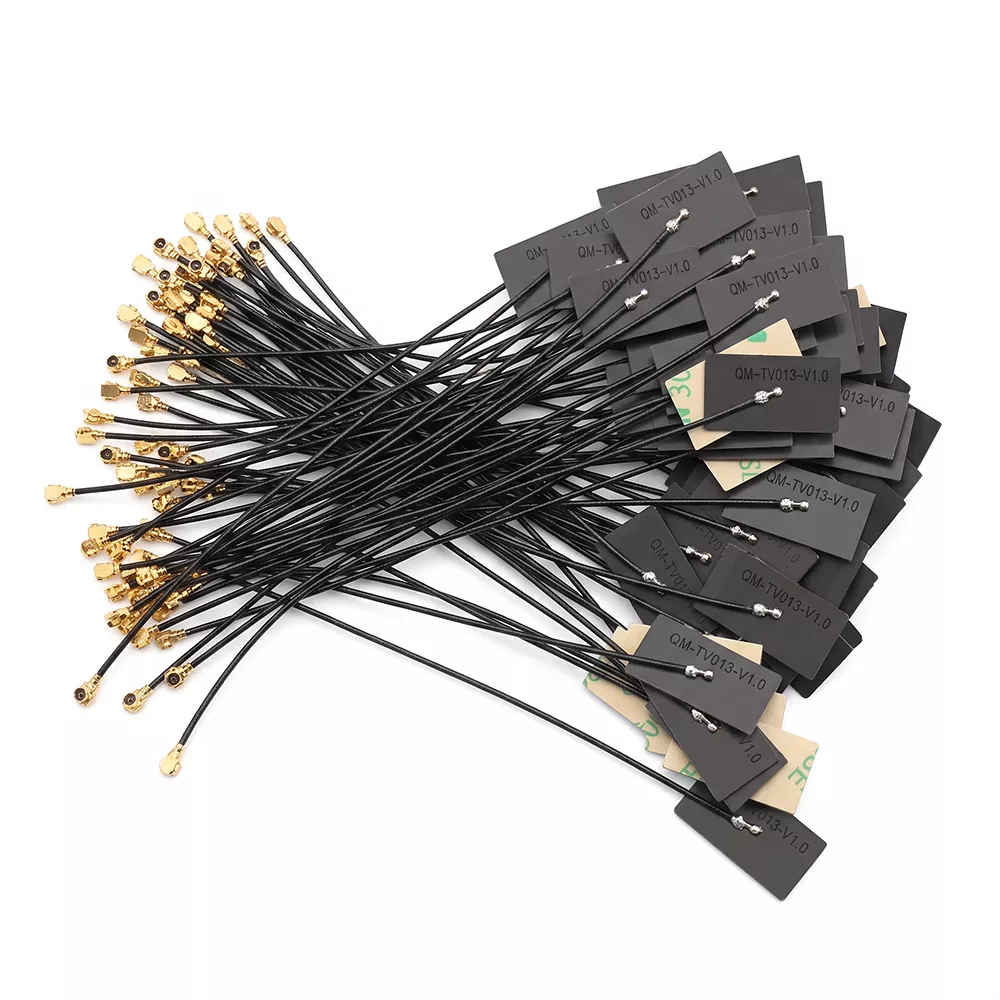

• FPC, PCB SMT və xarici yapışan çubuq antenna strukturlarını dəstəkləyir.

Antena Ağıllı Foto Çərçivəsinin İçində Necə İşləyir?

Antena elektrik siqnalları və elektromaqnit dalğaları arasında iki tərəfli çevrilmə həyata keçirir. Ötürülmə zamanı foto çərçivənin WiFi modulu antennaya elektrik RF siqnalı göndərir. Antenna siqnalı ətrafdakı boşluq vasitəsilə simsiz marşrutlaşdırıcıya və ya giriş nöqtəsinə doğru yayır.

Qəbul zamanı marşrutlaşdırıcıdan gələn simsiz siqnallar antenna tərəfindən tutulur və WiFi modulu tərəfindən işlənmək üçün yenidən elektrik siqnallarına çevrilir. Bu ikitərəfli əlaqə aşağıdakı funksiyaları yerinə yetirməyə imkan verir:

1. Uzaqdan şəkil yükləmə.
2. Bulud əsaslı foto sinxronizasiyası.
3. Mobil proqram məzmunu yeniləmələri.
4. Planlaşdırılmış ekran idarəetməsi.
5. Şəbəkəyə əsaslanan cihaz nəzarəti.

Məhsul mühəndisləri üçün antenanın performansı korpusdan müstəqil olaraq qiymətləndirilə bilməz. Quraşdırma yeri, yerin təmizlənməsi, kabel marşrutu, ətrafdakı materiallar və yaxınlıqdakı elektron komponentlər hamısı praktiki RF performansına təsir edə bilər.

Alıcılar hansı spesifikasiyaları qiymətləndirməlidirlər?

Antenanın yalnız görünüşünə və ya birləşdirici növünə görə seçilməsi prototip testi və ya kütləvi istehsal zamanı problemlər yarada bilər. RF mühəndisləri və satınalma qrupları modeli təsdiq etməzdən əvvəl tezlik diapazonunu, empedansı, SWR, qazanc, antenanın quruluşunu, kabel spesifikasiyasını, birləşdiricini və ətraf mühit tələblərini nəzərdən keçirməlidir.

Bu parametrlər həmişə son korpus və simsiz modul ilə birlikdə nəzərə alınmalıdır. Daha yüksək nominal qazanc avtomatik olaraq hər bir məhsulda daha yaxşı performans demək deyil, çünki antenanın səmərəliliyi və uyğunluğu ətrafdakı strukturdan çox asılıdır.

Bu Antenaları Harada İstifadə Etmək olar?

Xüsusi bir antena müxtəlif kateqoriyalı ağıllı foto çərçivə məhsullarını dəstəkləyə bilər. Ümumi tələb kompakt elektron korpus daxilində etibarlı simsiz rabitədir.

• Evdə ağıllı foto çərçivələr:7 düym, 8 düym, 10,1 düym, 12 düym və 15,6 düymlük məhsullar üçün uyğundur.
• Sensorlu bulud çərçivələri:Mobil proqramlar və bulud platformaları vasitəsilə fotoşəkilləri qəbul edən məhsulları dəstəkləyir.
• Kommersiya ekran çərçivələri:Otel ekranlarına, qonaq evi məlumat ekranlarına, lobbi reklam çərçivələrinə və korporativ ekran məhsullarına tətbiq edilir.
• Portativ hədiyyə məhsulları:İstehlakçı və transsərhəd e-ticarət bazarları üçün nəzərdə tutulmuş batareya ilə işləyən simsiz foto çərçivələr üçün faydalıdır.
• Quraşdırılmış elektronika:Rockchip, Allwinner və ESP32 kimi platformalara əsaslanan anakart həlləri ilə inteqrasiya oluna bilər.

Qeyri-standart məhsullar üçün antenanın inkişafı struktur təsvirlərinə, quraşdırma sahəsinə, interfeys tələblərinə və hazır cihazın istifadə etdiyi simsiz modula əsaslana bilər.

WiFi antenası necə quraşdırılmalıdır?

Düzgün quraşdırma çox vacibdir, çünki hətta texniki cəhətdən uyğun olan antena korpusun içərisində düzgün yerləşdirilmədikdə onun performansı pisləşə bilər.

Addım 1: Quraşdırma sahəsini hazırlayın

Foto çərçivəni söndürün və arxa qapağı çıxarın. Nəzərdə tutulan quraşdırma sahəsini təmizləyin və antenanın gövdəsi və koaksial kabel üçün kifayət qədər yer olduğundan əmin olun. Metal konstruksiyaların RF yolunu maneə törədə biləcəyi yerlərdən qaçın.

Addım 2: Antenanı yerləşdirin

FPC antenası üçün yapışan antenanı müvafiq daxili səthə düz qoyun. Ekranın, batareyanın, anakartın komponentlərinin və digər potensial RF maneələrinin birbaşa müdaxiləsindən çəkinin. Xarici yapışqan çubuqlu antenalar təyin olunmuş montaj nöqtəsində etibarlı şəkildə yerləşdirilməlidir.

Addım 3: Qoşun və Test edin

Düzgün RF konnektorundan istifadə edərək antenanı WiFi moduluna qoşun. Koaksial kabeli mütəşəkkil saxlayın və lazımsız kəskin əyilmələrdən, sıxılmalardan və ya dolaşıqlardan qaçın. Mühafizəni yenidən yığdıqdan sonra şəbəkə bağlantısını, uzaqdan görüntü ötürülməsini və uzun müddət işləməsini sınayın.

Kütləvi istehsal üçün istehsalçılar standart quraşdırma rəsminə əməl etməlidirlər. Ardıcıl antenanın yerləşdirilməsi istehsal vahidləri arasında fərqi azaltmağa kömək edir.

İstehsalçılar düzgün antenanı necə seçməlidirlər?

Məhsul qrupları antenna seçimini təcrid olunmuş komponent kimi deyil, tam simsiz sistemin bir hissəsi kimi qiymətləndirməlidir. Aşağıdakı yoxlama siyahısı prototip və istehsal risklərini azaltmağa kömək edə bilər.

1. Simsiz diapazonu təsdiqləyin.Cihazın 2,4 GHz, 5 GHz və ya ikili diapazonlu əməliyyat tələb edib-etmədiyini müəyyənləşdirin.
2. Mövcud quraşdırma yerini yoxlayın.Anten sahəsini ölçün və ekranın, batareyanın, PCB və korpusun mövqeyini nəzərə alın.
3. RF konnektorunu uyğunlaşdırın.Modulun IPEX4, MHF1, RP-SMA və ya başqa interfeys tələb edib-etmədiyini yoxlayın.
4. Kabel tələblərini müəyyənləşdirin.Kabelin uzunluğu və marşrutu antenanı bitirməzdən əvvəl müəyyən edilməlidir.
5. Hazır məhsulda RF performansını qiymətləndirin.Prototip testi antena faktiki korpusa quraşdırıldıqdan sonra aparılmalıdır.
6. Toplu istehsaldan əvvəl nümunələr tələb edin.Nümunələrin yoxlanılması uyğunluğu təsdiq etməyə kömək edir və geniş miqyaslı siqnal problemləri riskini azaldır.
7. Fərdiləşdirmə qabiliyyətini nəzərdən keçirin.Ölçüləri, qazancları, birləşdiriciləri və kabel xüsusiyyətlərini tənzimləyə bilən istehsalçı qeyri-standart məhsul dizaynlarını daha yaxşı dəstəkləyə bilər.

Satınalma qrupları üçün antenna istehsalçısı ilə birbaşa əlaqə də texniki aydınlaşdırma, nümunə testi, istehsalın əlaqələndirilməsi və sonrakı dizayn dəyişikliklərini asanlaşdıra bilər.

Niyə Xüsusi Antenna İstehsalı üçün Qianmu-nu nəzərdən keçirin?

Qianmu Communication, FPC antenaları, PCB antenaları, WiFi antenaları, Bluetooth antenaları, 5G antenaları, GPS antenaları və fərdiləşdirilmiş RF həlləri daxil olmaqla rabitə antenalarının tədqiqi, inkişafı və istehsalına diqqət yetirir.

Rəqəmsal foto çərçivə tətbiqləri üçün Qianmu yalnız ümumi antena konfiqurasiyalarına etibar etmək əvəzinə xüsusi dizaynlar təqdim edir. Onun istehsal imkanları məhsul ölçüləri, rabitə modulları, iş tezliyi, quraşdırma mövqeyi, birləşdirici tələblər və kabel spesifikasiyası əsasında fərdiləşdirməni dəstəkləyir.

İstehsalçının dərc etdiyi məhsulun spesifikasiyasına RoHS və REACH uyğunluğu daxildir, CE və FCC sertifikatlaşdırma yardımı isə layihə tələblərinə uyğun olaraq təmin edilə bilər. OEM və ODM layihələri üçün alıcılar həcmli istehsala keçməzdən əvvəl nümunələri də qiymətləndirə bilərlər.

Qianmu-nun antenna imkanları haqqında əlavə məlumat üçün, araşdırınQianmu antenna istehsalı həllərivə ya həsr olunmuşları nəzərdən keçirinRəqəmsal Foto Çərçivə WiFi Antenası məhsul səhifəsi.

Tez-tez verilən suallar

Antenanın ölçüləri və konnektoru fərdiləşdirilə bilərmi?

Bəli. Qianmu cihazın strukturuna, quraşdırma sahəsinə və WiFi modul interfeysinə görə antenna ölçülərinin, kabel uzunluğunun, qazanc parametrlərinin və birləşdirici növlərinin fərdiləşdirilməsini dəstəkləyir.

Antena həm 2,4 GHz, həm də 5 GHz WiFi-ni dəstəkləyirmi?

Standart spesifikasiya 2400–2500 MHz və 5150–5850 MHz-i dəstəkləyir. Xüsusi zolaq konfiqurasiyaları simsiz modul və tətbiq tələblərinə uyğun olaraq müzakirə edilə bilər.

Rəqəmsal foto çərçivələr üçün hansı anten strukturları mövcuddur?

Mövcud strukturlara FPC çevik antenaları, PCB SMT antenaları və xarici yapışqanlı antenalar daxildir. Müvafiq struktur korpusdan, mövcud yerdən, quraşdırma metodundan və RF dizaynından asılıdır.

Toplu sifariş verməzdən əvvəl nə sınanmalıdır?

İstehsalçılar hazır məhsulun korpusunda antenanı sınaqdan keçirməli və simsiz sabitliyi, uzaqdan görüntü ötürülməsini, əlaqənin etibarlılığını və real iş şəraitində performansını qiymətləndirməlidirlər. Bu, kütləvi istehsaldan əvvəl inteqrasiya problemlərini müəyyən etməyə kömək edir.

Antena kommersiya rəqəmsal ekran məhsulları üçün istifadə edilə bilərmi?

Bəli. Tətbiq diapazonuna kommersiya smart ekran çərçivələri, otel və qonaq evi ekranları, lobbi reklam çərçivələri, korporativ ekran məhsulları və digər əlaqəli rəqəmsal foto çərçivə proqramları daxildir.

Nəticə

Etibarlı simsiz əlaqə bulud sinxronizasiyasından və uzaq məzmunun idarə edilməsindən asılı olan müasir ağıllı foto çərçivələr üçün vacibdir. Tezliyə, RF uyğunluğuna, quraşdırma sahəsinə, birləşdiriciyə, kabel marşrutuna və faktiki korpus performansına əsasən antenanın seçilməsi istehsalçılara daha ardıcıl simsiz sistem qurmağa kömək edə bilər. Yeni bir foto çərçivə hazırlayır, mövcud antenanı əvəz edirsinizsə və ya OEM/ODM istehsalını planlaşdırırsınızsa,bizimlə əlaqə saxlayınantenanın ölçülərini, tezlik tələblərini, birləşdirici konfiqurasiyanı, nümunələri və xüsusi istehsal ehtiyaclarını Qianmu-nun mühəndis qrupu ilə müzakirə etmək.
