Doğru NB-IoT Antenası Sənaye IoT Cihazları üçün Bağlantı və Etibarlılığı Necə Təkmilləşdirə bilər

Qianmu, simsiz rabitə həlləri üzrə ixtisaslaşmış peşəkar antenna istehsalçısı təmin edirNB-IoT Antennasənaye IoT cihazları, ağıllı ölçmə sistemləri və açıq idarəetmə şkafları üçün etibarlı əlaqəni dəstəkləmək üçün nəzərdə tutulmuşdur. 700 MHz-dən 960 MHz-ə qədər tam diapazonlu əhatə dairəsi, IP67 reytinqli suya davamlı dizaynı və çevik montaj və birləşdirici seçimləri ilə bu antenna avadanlıq tərtibatçılarına tələbkar mühitlərdə simsiz rabitənin praktiki problemlərini həll etməyə kömək edir.

NB-IoT antenası mobil şəbəkələr üzərindən kiçik həcmdə məlumat ötürən Darzolaqlı Əşyaların İnterneti cihazları üçün vacib RF komponentidir. Düzgün antenanın seçilməsi tezlik diapazonunun uyğunlaşdırılmasından daha çoxunu əhatə edir. Mühəndislər həmçinin quraşdırma mövqeyini, korpus materiallarını, empedansı, antenanın qazancını, su yalıtımını, kabel itkisini və birləşdirici uyğunluğu nəzərə almalıdırlar. Bu təlimat NB-IoT antennasının necə işlədiyini, harada istifadə edildiyini, hansı spesifikasiyaların vacib olduğunu və uzunmüddətli sənaye tətbiqi üçün həll yolunun necə seçiləcəyini izah edir.

Mündəricat

1. NB-IoT antenası nədir?
2. NB-IoT antenası necə işləyir?
3. Hansı Xüsusiyyətlər Ən Əhəmiyyətlidir?
4. NB-IoT Antenaları Harada İstifadə olunur?
5. Əsas Texniki Xüsusiyyətlər Hansılardır?
6. Doğru antenanı necə seçirsiniz?
7. Quraşdırma Performansı necə yaxşılaşdıra bilər?
8. Tez-tez verilən suallar
9. Nəticə

1. NB-IoT Antenası Nədir?

NB-IoT antenası, cihaza Darzolaqlı Əşyaların İnterneti mobil şəbəkəsi vasitəsilə simsiz siqnallar göndərmək və qəbul etmək imkanı verən radiotezlik komponentidir. NB-IoT tez-tez aşağı enerji istehlakı, geniş ərazi əhatəsi və kiçik məlumat ötürülməsi üçün etibarlı rabitə tələb edən qoşulmuş cihazlar üçün nəzərdə tutulmuşdur.

Tipik cihazlara ağıllı su sayğacları, qaz sayğacları, elektrik monitorinq terminalları, ətraf mühit sensorları, sənaye nəzarətçiləri və uzaqdan nəzarət avadanlığı daxildir. Bu proqramlar tez-tez texniki xidmət göstərmədən uzun müddət işləyə bilər ki, bu da antenna seçimini ümumi məhsul dizaynının vacib hissəsinə çevirir.

NB-IoT antenaları bir neçə formada mövcuddur:

• Quraşdırılmış antenalar:Məkan və görünüşün vacib olduğu cihaz korpusuna və ya dövrə qurğusuna inteqrasiya olunub.
• Yamaq antenaları:Seçilmiş quraşdırılmış simsiz proqramlar üçün uyğun olan kompakt strukturlar.
• Avtomobilə quraşdırılmış antenalar:Xüsusi mobil avadanlıq və quraşdırma şərtləri üçün nəzərdə tutulmuş xarici həllər.

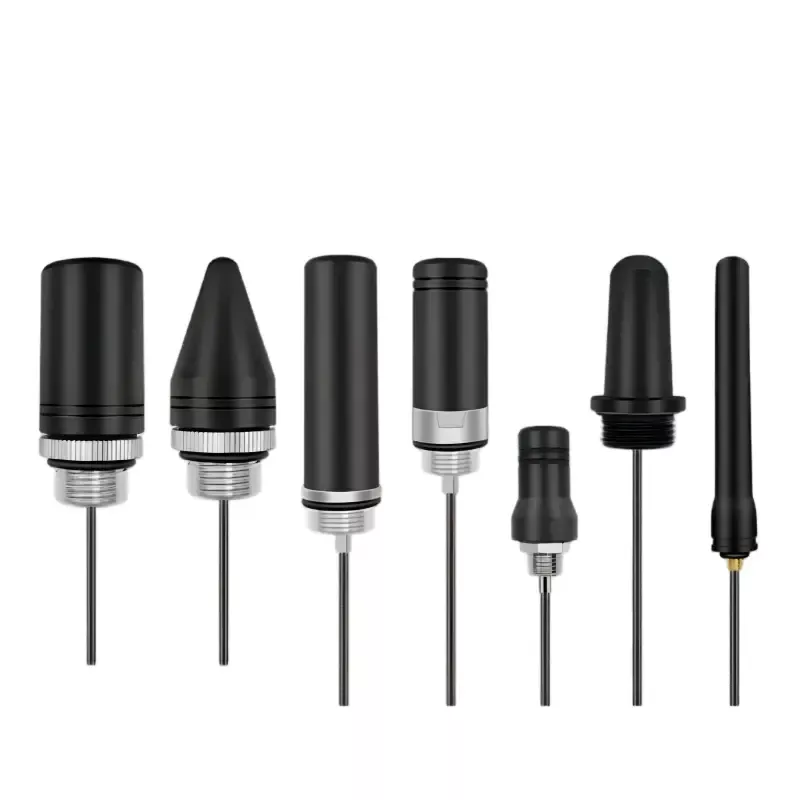

• Vida quraşdırılmış xarici antenalar:Metal şkaflar və açıq sənaye avadanlıqları üçün tez-tez üstünlük verilən bir qapaq paneli vasitəsilə quraşdırılmış antenalar.

Metal korpusların içərisində quraşdırılmış avadanlıqlar üçün xarici antena tamamilə kabinet daxilində yerləşdirilmiş antenadan daha praktik RF yolu təmin edə bilər. Qianmu-nun NB-IoT antenna həlli açıq şkaf qurğuları ətrafında hazırlanmışdır və müxtəlif montaj iplərini, kabel uzunluqlarını və birləşdirici konfiqurasiyaları dəstəkləyir.

2. NB-IoT Antenası Necə İşləyir?

NB-IoT antenası simsiz rabitə modulundan gələn elektrik siqnallarını elektromaqnit dalğalarına çevirir və mobil şəbəkədən gələn radio siqnallarını qəbul edir. Onun performansı antenanın elektrik dizaynından, iş tezliyindən, ətrafdakı materiallardan və onun quraşdırılması üsulundan asılıdır.

Üç mühəndislik mülahizəsi xüsusilə vacibdir.

Tezlik Uyğunluğu

Antenna hədəf NB-IoT şəbəkəsinin istifadə etdiyi tezlik diapazonları üçün nəzərdə tutulmalıdır. Əməliyyat zolağına zəif uyğunlaşdırılmış antena ötürücüyə daha çox RF enerjisini əks etdirə bilər, əksinə onu səmərəli şəkildə yaymaq əvəzinə. Buna görə də yerləşdirmədən əvvəl tezliklərin əhatə dairəsi və empedans uyğunluğu yoxlanılmalıdır.

Empedans və RF Effektivliyi

50 ohm empedans RF sistemlərində geniş istifadə olunur. Antena, koaksial kabel və rabitə modulunun uyğunluğu əksetmələri azaltmağa və effektiv siqnal ötürülməsini təmin etməyə kömək edir. Gərginlik dayanan dalğa nisbəti (VSWR) empedans uyğunluğunun faydalı göstəricilərindən biridir, baxmayaraq ki, o, müstəqil olaraq ümumi antenanın səmərəliliyini və ya real dünya rabitə diapazonunu təyin etmir.

Mühafizə və Ətraf Mühitə Təsirləri

Metal şkaflar radiotezlik radiasiyasını maneə törədə və ya dəyişdirə bilər, yaxınlıqdakı kabellər, enerji təchizatı və elektron komponentlər isə antenanın işinə təsir göstərə bilər. Antenanın şkafdan kənarda quraşdırılması, antenanın dizayn tələblərinə uyğun olaraq quraşdırılıb torpaqlanması şərti ilə korpusla bağlı qorunmanı azaltmağa kömək edə bilər.

3. Sənaye NB-IoT Antennasında Hansı Xüsusiyyətlər Ən Əhəmiyyətlidir?

Sənaye IoT avadanlığı çox vaxt açıq havada və ya texniki xidmət üçün girişin məhdud olduğu yerlərdə işləyir. Buna görə də uyğun antena elektrik uyğunluğu ilə mexaniki dayanıqlıq və quraşdırma çevikliyini birləşdirməlidir.

Geniş Tezlik əhatəsi

Geniş dəstəklənən tezlik diapazonu məhsulun uyğun NB-IoT şəbəkələrində yerləşdirilməsini asanlaşdıra bilər. Qianmu-nun xüsusi xarici antenası 700-960 MHz əhatə edir, lakin alıcılar hələ də mobil operatoru və rabitə modulu tərəfindən yerləşdirilmiş faktiki tezlik diapazonlarını təsdiq etməlidirlər.

IP67 suya və toz keçirməz qoruma

IP67 dərəcəsinə uyğun qoruyucu tozdan qorunma təmin etmək və müvafiq sınaq tələblərinə uyğun olaraq müəyyən edilmiş müvəqqəti daldırma şəraitinə tab gətirmək üçün nəzərdə tutulmuşdur. Bu reytinq yağış, toza və dəyişən hava şəraitinə məruz qalan açıq hava monitorinq kabinetləri üçün dəyərlidir. Panelin düzgün quraşdırılması və möhürlənməsi mühafizəni tam avadanlıq yığma səviyyəsində saxlamaq üçün vacib olaraq qalır.

Çevik Montaj və Bağlantı Seçimləri

Fərqli şkaflar müxtəlif montaj ölçüləri və kabel tənzimləmələri tələb edir. M12 və M16 yivli seçimlər müxtəlif panel dizaynlarını yerləşdirməyə kömək edə bilər, SMA, IPEX, BNC və N tipli bağlayıcılar isə müxtəlif RF interfeysləri ilə potensial uyğunluq təklif edir. Seçilmiş model üçün dəqiq birləşdiricinin cinsi və interfeysi təsdiqlənməlidir.

Ekoloji davamlılıq

Korpus materialları, sızdırmazlıq komponentləri, kabel konstruksiyası və korroziyaya davamlı metal hissələr uzunmüddətli etibarlılığa təsir göstərir. Sahil qurğuları, nəqliyyat avadanlığı və açıq hava sistemləri üçün alıcılar temperatur hədlərini, vibrasiyaya məruz qalmasını, korroziya risklərini və texniki xidmət tələblərini birlikdə qiymətləndirməlidirlər.

4. NB-IoT Antenaları Harada İstifadə olunur?

NB-IoT antenaları geniş diapazonlu uzaqdan monitorinq və aşağı məlumat sürətinə malik rabitə proqramlarını dəstəkləyir. Xarici suya davamlı dizaynlar, qurğular metal şkaflarda quraşdırıldıqda və ya açıq hava şəraitinə məruz qaldıqda xüsusilə faydalıdır.

Ağıllı Su və Qaz Ölçmə

Birləşdirilmiş ölçmə sistemləri istehlak oxunuşlarını və əməliyyat məlumatlarını uzaqdan idarəetmə platformalarına ötürür. Yeraltı kommunal sahələrində, açıq havada və ya tikinti materialları ilə əhatə olunmuş yerlərdə sayğaclar quraşdırıldıqda antenanın yerləşdirilməsi rabitə etibarlılığına təsir göstərə bilər.

Elektrik və Sənaye Nəzarəti

Güc monitorinq terminalları, elektrik sayğacı konsentratorları və sənaye idarəetmə şkafları avadanlığın vəziyyəti və ölçmə məlumatlarını bildirmək üçün simsiz bağlantıdan istifadə edir. Xarici antena metal qapaqların yaratdığı RF məhdudiyyətlərini həll etməyə kömək edə bilər.

Ağıllı Şəhər və Ətraf Mühitin Monitorinqi

Hava keyfiyyəti sensorları, yol tozunun monitorinqi stansiyaları, hava monitorinqi avadanlığı və ağıllı küçə işıqları nəzarətçiləri paylanmış yerlərdə etibarlı simsiz əlaqə tələb edə bilər. Bu cihazlar açıq havada işləyərkən su yalıtımı və müvafiq temperatur göstəriciləri vacibdir.

Kənd təsərrüfatı IoT

Uzaqdan torpaq monitorinqi, istixana mühitinə nəzarət və akvakultura suyunun keyfiyyətinin monitorinqi ənənəvi simli şəbəkənin əlverişsiz olduğu yerlərdən ölçmələri ötürmək üçün NB-IoT bağlantısından istifadə edə bilər.

Uzaqdan Avadanlıq Siqnalları

Sənaye obyektləri anormal vəziyyətlər, avadanlıqların nasazlığı və ya iş vəziyyətindəki dəyişikliklər barədə məlumat vermək üçün qoşulmuş terminallardan istifadə edə bilər. Antenanın performansı şəbəkənin mövcudluğu, enerjinin idarə edilməsi və rabitə modulunun dəstəklənən xüsusiyyətləri ilə yanaşı qiymətləndirilməlidir.

5. NB-IoT Antennasının Əsas Texniki Xüsusiyyətləri Hansılardır?

Texniki spesifikasiyalar antena modellərini müqayisə etmək üçün praktiki əsas verir. Aşağıdakı cədvəl Qianmu-nun təqdim olunan xarici NB-IoT antennasının dərc edilmiş parametrlərini ümumiləşdirir. Spesifikasiyalar sifariş edilən dəqiq model üçün kotirovka və məlumat cədvəlinə qarşı yenidən təsdiq edilməlidir.

Bu spesifikasiyalar NB-IoT kateqoriyasındakı hər bir antenanı deyil, təqdim olunan məhsulu təsvir edir. Faktiki performans seçilmiş konfiqurasiyadan, quraşdırma mühitindən, şəbəkə diapazonundan, kabel marşrutundan və ana cihazdan asılıdır. Xüsusi qəbul meyarları tələb olunduqda alıcılar müvafiq test məlumatlarını tələb etməlidirlər.

6. Doğru NB-IoT Antennasını Necə Seçirsiniz?

Antenanın seçilməsi bitmiş cihazın rabitə tələblərindən başlayır. Laboratoriyada yaxşı performans göstərən model metal panellərin, elektrik elektronikasının və ya digər RF-yə həssas komponentlərin yaxınlığında quraşdırıldıqda fərqli nəticələr verə bilər.

Təchizatçıları və antena konfiqurasiyalarını qiymətləndirərkən aşağıdakı yoxlama siyahısından istifadə edin:

• Şəbəkə zolaqlarını təsdiqləyin:Yerləşdirilmiş operator və NB-IoT modulu tərəfindən dəstəklənən tezlikləri yoxlayın.
• Quraşdırma yerini qiymətləndirin:Antenanın plastik korpusun içərisində, metal şkafın xaricində və ya mobil avadanlıqda quraşdırılacağını müəyyənləşdirin.
• Düzgün montaj ipini seçin:Panelin qalınlığını, çuxur diametrini, mövcud boşluq və sızdırmazlıq tələblərini yoxlayın.
• Konnektoru uyğunlaşdırın:Rabitə modulunda birləşdirici növünü, cinsini, kabel empedansını və interfeysi təsdiqləyin.
• Müvafiq kabel uzunluğunu seçin:Lazımsız kabel uzunluğundan çəkinin, çünki koaksial kabel antenaya çatdırılan və ya ondan alınan siqnalı azalda bilən RF itkisini təqdim edir.
• Ətraf mühitin vəziyyətini nəzərdən keçirin:Yağış, toz, həddindən artıq temperatur, vibrasiya və duzun təsirini nəzərə alın.
• Müvafiq test məlumatını tələb edin:Tezliyə cavab, VSWR, qazanc və təklif olunan modelə tətbiq olunan hər hansı ekoloji test nəticələrini nəzərdən keçirin.
• Tam cihazı sınaqdan keçirin:Faktiki qapaq, kabel marşrutu, modul və nəzərdə tutulan quraşdırma yerindən istifadə edərək əlaqəni və siqnal keyfiyyətini yoxlayın.

OEM layihələri üçün fərdiləşdirmə həm də mənzil ölçüləri, kabel uzunluğu, birləşdirici konfiqurasiya və montaj strukturunu əhatə edə bilər. Alətlər və ya kütləvi istehsaldan əvvəl bu tələblərin müzakirəsi sonrakı inkişaf dövründə inteqrasiya dəyişikliklərini azaltmağa kömək edir.

7. Quraşdırma NB-IoT Antenna Performansını Necə Təkmilləşdirə bilər?

Hətta düzgün təyin edilmiş antenna da zəif quraşdırılıbsa, aşağı performans göstərə bilər. Bir neçə praktiki tədbir RF performansını qorumağa və ətraf mühitin mühafizəsini təmin etməyə kömək edə bilər.

1. Uyğun montaj mövqeyini seçin.Xarici şkaf antenaları üçün yaxınlıqdakı metal konstruksiyaların lazımsız maneələrinin qarşısını alan uyğun panel yerini istifadə edin.
2. Montaj avadanlığını düzgün şəkildə təmin edin.İpliyə zərər verməmək və ya möhürə zərər verməmək üçün istehsalçının quraşdırma təlimatlarına və sıxma tələblərinə əməl edin.
3. Koaksial kabeli diqqətlə yerləşdirin.Kəskin əyilmələrdən, təkrar qatlamalardan, çimdiklərdən və lazımsız kabel çəkilişlərindən çəkinin.
4. Praktik yerlərdə kabeli müdaxilə mənbələrindən ayırın.Avadanlıq sxemi icazə verdiyi zaman RF naqillərini səs-küylü elektrik elektronikası və keçid komponentlərindən uzaq tutun.
5. Sızdırmazlıq komponentlərini yoxlayın.Contaların və kabel giriş nöqtələrinin, xüsusən də açıq şkaflarda düzgün quraşdırıldığından əmin olun.
6. Son montajdan sonra sınaq.Şəbəkənin qeydiyyatını, siqnal göstəricilərini və tətbiq səviyyəsində məlumatların təqdim edilməsini təmsil edən əməliyyat şərtləri altında qiymətləndirin.

Quraşdırmaya son mexaniki tapşırıq kimi deyil, antena sisteminin dizaynının bir hissəsi kimi baxılmalıdır. Tam montajın sınaqdan keçirilməsi, antena ayrıca qiymətləndirildikdə görünməyən problemləri müəyyən etməyin ən etibarlı yoludur.

8. NB-IoT Antennaları Haqqında Tez-tez Verilən Suallar

S1: NB-IoT antenası hansı tezlik diapazonunu dəstəkləməlidir?

Tələb olunan diapazon hədəf şəbəkənin istifadə etdiyi mobil zolaqlardan asılıdır. Qianmu-nun xüsusi xarici antenası 700-960 MHz əhatə edir. Model seçməzdən əvvəl yerli şəbəkənin yerləşdirilməsini və modul uyğunluğunu təsdiqləyin.

S2: NB-IoT antenası metal idarəetmə şkafına quraşdırıla bilərmi?

Bəli. Vida quraşdırılmış xarici antena tez-tez metal şkaflar üçün uyğundur, çünki radiator korpusdan kənarda yerləşdirilə bilər. Xüsusi model üçün montaj dizaynı, torpaqlama və ya mufta quruluşu və quraşdırma təlimatlarına əməl edilməlidir.

S3: IP67 reytinqli NB-IoT antenası açıq havada istifadə üçün uyğundurmu?

IP67 reytinqi müəyyən edilmiş sınaq şəraitində toz və suyun daxil olmasının müəyyən edilmiş səviyyəsini göstərir. Bir çox açıq tətbiqlər üçün uyğun ola bilər, lakin tam quraşdırma müvafiq sızdırmazlığı və ətraf mühitin qorunmasını da təmin etməlidir.

S4: Kabel uzunluğu və birləşdirici növü fərdiləşdirilə bilərmi?

Bəli. Qianmu 1,5 m-dən 10 m-ə qədər kabel seçimlərini və SMA, IPEX, BNC və N tipi daxil olmaqla birləşdirici seçimlərini sadalayır. Mövcudluq seçilmiş konfiqurasiyadan asılıdır, ona görə də kotirovka sorğusu zamanı birləşdirici detallarını və kabel tələblərini təsdiqləyin.

5-ci sual: Daha yüksək anten qazancı həmişə daha yaxşı əlaqə təmin edirmi?

Xeyr. Qazanc radiasiya nümunəsi, quraşdırma oriyentasiyası, şəbəkə şəraiti və qəbuledici sistemlə yanaşı nəzərə alınmalıdır. Daha yüksək qazanclı antena avtomatik olaraq hər istiqamətdə və ya yerdə daha yaxşı performansa zəmanət vermir.

S6: Quraşdırma zamanı siqnal itkisini necə azalda bilərəm?

Uyğun, aşağı itkili koaksial kabeldən istifadə edin, uyğun kabel uzunluğunu seçin, kəskin əyilmələrdən qaçın, səs konnektorunun yığılmasını təmin edin və antenanı əhəmiyyətli maneələrdən uzaqlaşdırın. Antenanı son korpusa quraşdırdıqdan sonra performansını yoxlayın.

S7: Fərdiləşdirilmiş NB-IoT antenası tələb edərkən hansı məlumatları təqdim etməliyəm?

Əməliyyat tezlik diapazonlarını, rabitə modulunun modelini, qapaq materialını, montaj ölçülərini, kabel uzunluğunu, birləşdirici növünü, ətraf mühit şəraitini, hədəf miqdarını və istənilən tələb olunan RF və ya girişdən qorunma test meyarlarını təmin edin. Bu məlumat təchizatçıya uyğunluğu qiymətləndirməyə və müvafiq konfiqurasiyanı tövsiyə etməyə kömək edir.

9. Nəticə: Daha Etibarlı IoT Bağlantısı qurun

Yaxşı seçilmiş NB-IoT antenası əlaqəli cihazlara ağıllı ölçmə və sənaye monitorinqindən tutmuş ətraf mühitin tədqiqi və xarici idarəetmə sistemlərinə qədər tətbiqlərdə effektiv simsiz əlaqə saxlamağa kömək edir. Tezlik uyğunluğu, empedans uyğunluğu, montaj strukturu, kabel seçimi və ətraf mühitin mühafizəsi son nəticəyə kömək edir.

Qianmu 700–960 MHz əhatə dairəsi, IP67 mühafizəsi, M12 və M16 montaj seçimləri və konfiqurasiya edilə bilən kabel və birləşdirici seçimləri ilə xarici NB-IoT antenna həllini təklif edir. Avadanlıq istehsalçıları, sistem inteqratorları və IoT məhsulu tərtibatçıları üçün bu parametrləri faktiki əməliyyat şəraiti ilə qiymətləndirmək etibarlı yerləşdirmə istiqamətində mühüm addımdır.

Növbəti IoT layihəniz üçün uyğun antena axtarırsınız? Mövcud spesifikasiyaları və konfiqurasiya seçimlərini nəzərdən keçirmək üçün Qianmu NB-IoT Antenna məhsul səhifəsini araşdırın. Tezlik diapazonları, birləşdiricilər, kabel uzunluqları və ya avadanlığınıza montaj tələblərini uyğunlaşdırmaq üçün köməyə ehtiyacınız varsa,bizimlə əlaqə saxlayıntətbiqinizi müzakirə etmək və layihəniz üçün fərdiləşdirilmiş anten həllini tələb etmək.
