FPC və PCB Antenaları: Kompakt Elektron Cihazlar üçün Əsas Fərqlər

Kompakt elektron cihaz üçün antenanın seçilməsi mövcud məkana uyğun olan komponenti tapmaqdan daha çoxunu əhatə edir. Antena cihazın PCB sxemi, korpusu, işləmə tezliyi və ətrafdakı komponentlərlə işləməlidir.

FPC antenaları və PCB antenaları quraşdırılmış simsiz dizaynlar üçün iki seçimdir. Hər ikisi kompakt elektronikada istifadə edilə bilər, lakin onlar tikinti, quraşdırma tələbləri və istehsal prosesinə necə uyğunlaşdıqları ilə fərqlənirlər.

IoT cihazlarını, planşetləri, taxıla bilən elektronikaları və simsiz terminalları inkişaf etdirən mühəndislər üçün bu fərqləri erkən başa düşmək prototipləmə zamanı lazımsız dizayn dəyişikliklərindən qaçmağa kömək edə bilər.

FPC antenası nədir?

FPC antenası çevik çaplı dövrə substratında keçirici naxışdan istifadə edir. Onun nazik strukturu onu uyğun dar yerlərdə və ya elektron korpus daxilində müəyyən əyri səthlər boyunca quraşdırmaq imkanı verir.

Bu, əsas PCB antenna üçün kifayət qədər uyğun yer təmin etmədikdə və ya cihazın korpusu fərqli montaj mövqeyi tələb etdikdə faydalı ola bilər.

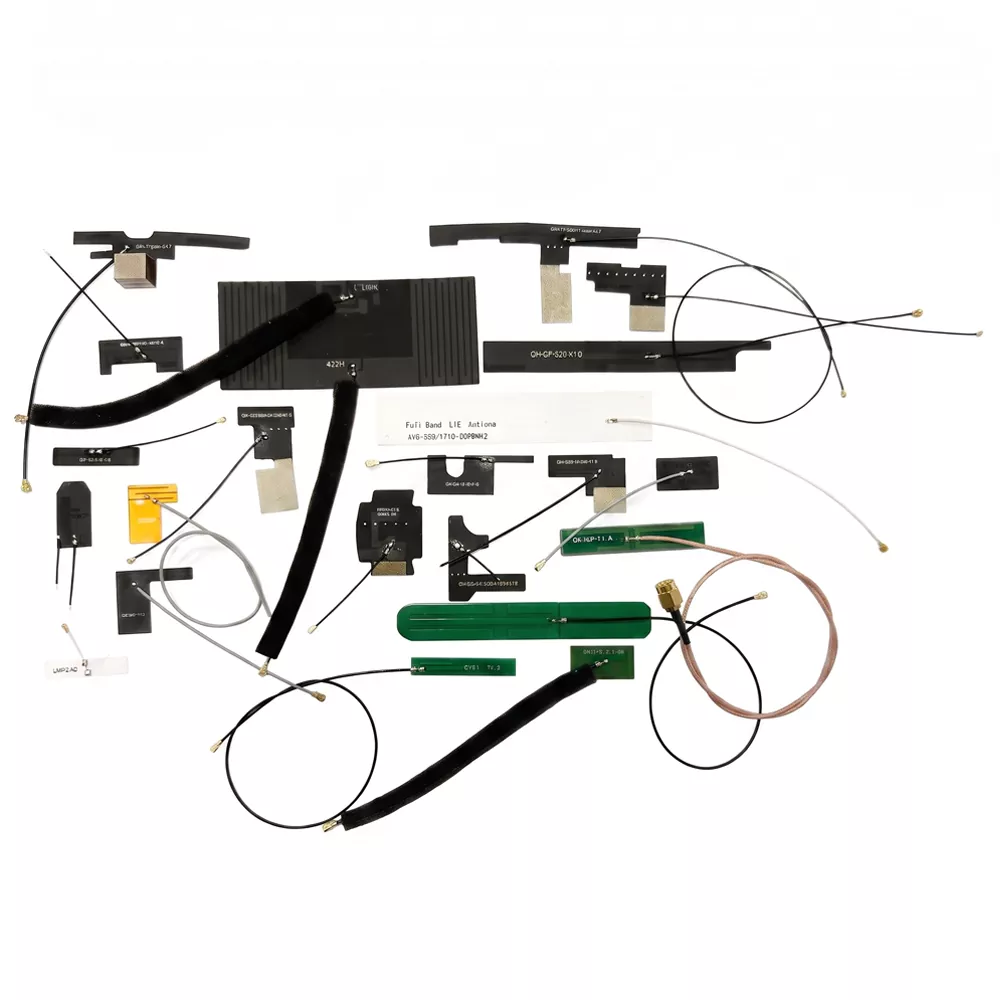

Tipik tətbiqlərə geyilə bilən elektronika, əl terminalları, portativ qurğular və yığcam IoT avadanlıqları daxildir. TheFPC antenna diapazonuQianmu-dan fərqli simsiz proqramlar üçün quraşdırılmış antenna həllərini əhatə edir, spesifikasiyaları cihaz tələblərinə uyğun olaraq seçilir.

FPC antenasını qiymətləndirərkən mühəndislər onun ölçülərini, işləmə tezliyini, kabel və birləşdirici seçimlərini, quraşdırma metodunu və yaxınlıqdakı metal komponentlərdən olan məsafəni yoxlamalıdırlar.

PCB antenası nədir?

PCB antenası çap dövrə lövhəsində keçirici bir naxışla formalaşır. Dizayndan asılı olaraq, o, əsas PCB-yə inteqrasiya oluna və ya xüsusi lövhəyə yerləşdirilə bilər.

Bu yanaşma, dövrə lövhəsində radiasiya elementi və onun tələb olunan boşluğu üçün kifayət qədər yer olduqda, ayrıca anten komponentinə ehtiyacı azalda bilər. Tez-tez simsiz modullar, IoT nəzarətçiləri, ağıllı ev avadanlığı və nisbətən sabit lövhə tərtibatı olan digər məhsullar üçün nəzərdə tutulur.

Bununla belə, bir PCB antenası avtomatik olaraq aşağı qiymətli və ya daha yaxşı işləyən seçim deyil. Onun nəticələri antenanın həndəsəsindən, yer müstəvisindən, lövhə materiallarından, yaxınlıqdakı komponentlərdən və son korpusdan asılıdır.

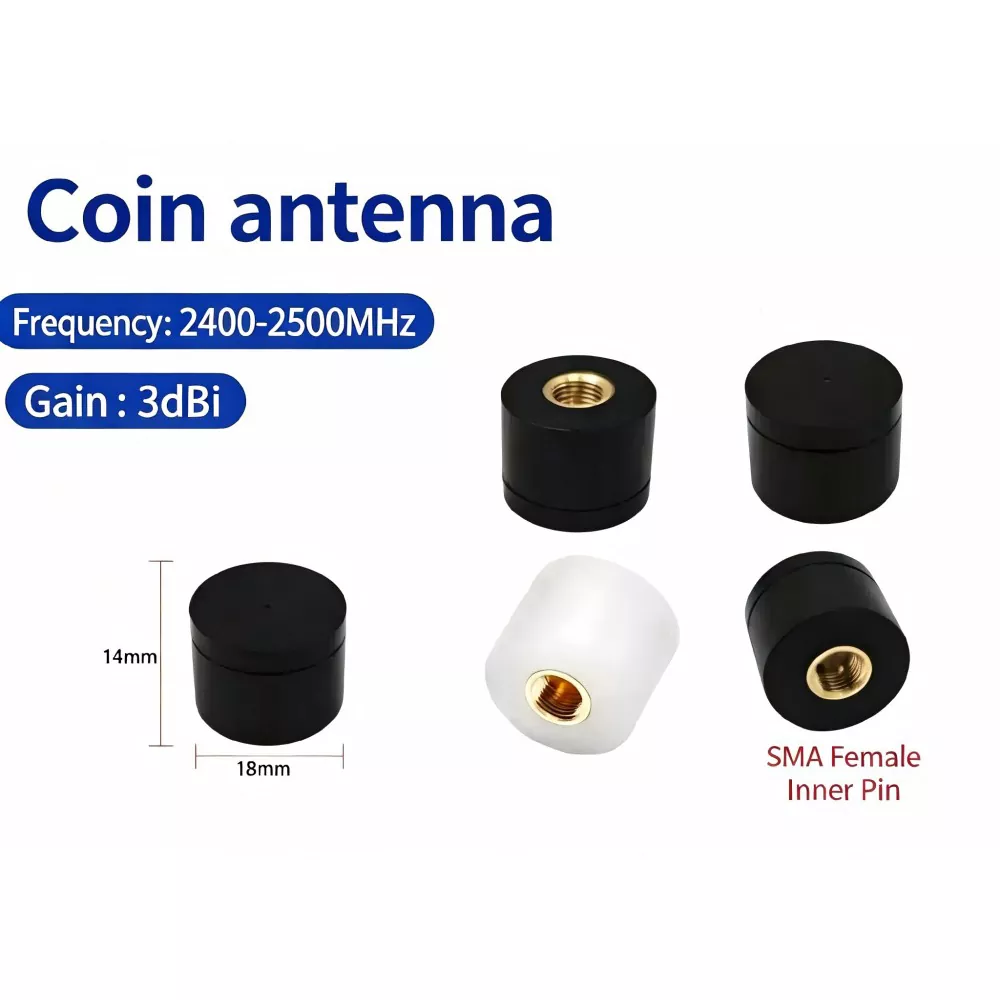

Qianmuquraşdırılmış antenna həllərimüxtəlif cihaz strukturları üçün həm FPC əsaslı, həm də PCB ilə inteqrasiya olunmuş yanaşmaları ehtiva edir.

FPC Antenna və PCB Antennası: Əsas Fərqlər

Praktik fərq, hər bir antenanın məhsula necə uyğunlaşmasıdır. FPC antenası yerləşdirmədə daha çox sərbəstlik təmin edir, PCB antenası isə dövrə lövhəsi onun ətrafında dizayn edildikdə inteqrasiyanı sadələşdirə bilər.

Hər iki növ nəzərdə tutulan cihazda sınaqdan keçirilmədən daha yaxşı simsiz performansa zəmanət vermir.

1. Quraşdırma Məkanı və Mexanik Dizayn

Mövcud yer çox vaxt qiymətləndirmək üçün ilk amildir.

Antenanın əyilmə hədləri, montaj şərtləri və elektrik tələblərinə riayət olunmaqla, FPC antenası korpus divarı boyunca və ya dar daxili sahəyə yerləşdirilə bilər. Bu, batareyanın, ekranın və anakartın mövcud yerin çox hissəsini tutduğu cihazlarda faydalı ola bilər.

PCB antenası dövrə lövhəsində uyğun bir sahəyə ehtiyac duyur. Onun düzülüşü radiasiya elementini, yer müstəvisini və digər komponentlərdən təmizliyi nəzərə almalıdır.

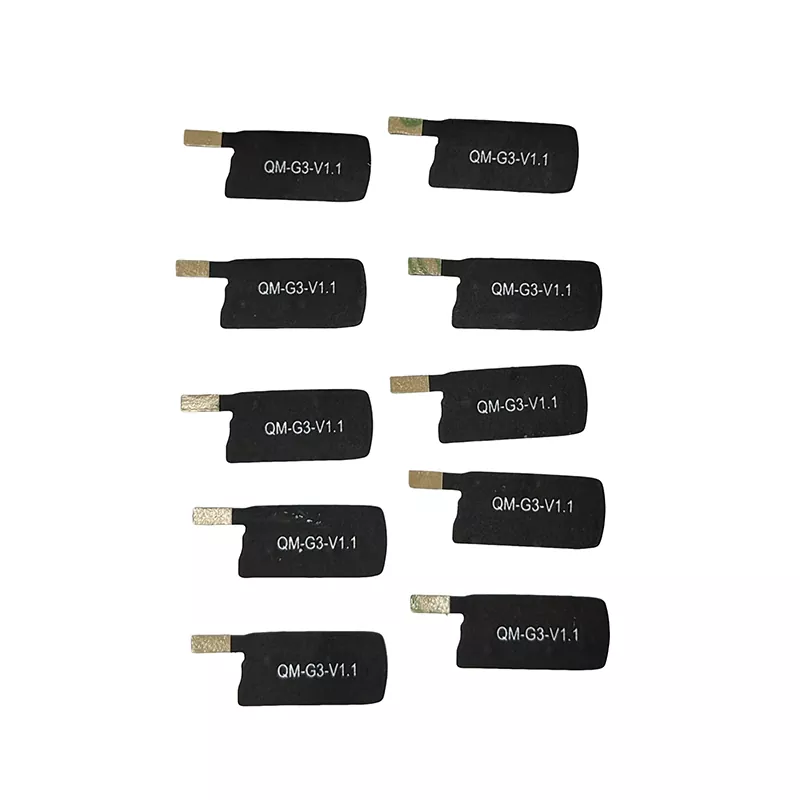

Məsələn, sıx şəkildə yığılmış daxili tərtibata malik planşet, izdihamlı yerlərdən uzaqda yerləşdirilə bilən çevik antenanı qiymətləndirməkdən faydalana bilər. QianmuUltra nazik FPC Tablet Antenasıbu tip inteqrasiyanı qiymətləndirərkən nəzərdən keçirilməli olan müvafiq məhsuldur.

Son seçim yalnız antenanın ölçülərinə deyil, tam mexaniki dizayna əsaslanmalıdır.

2. RF Performansı və Siqnal Sabitliyi

Çevik antena avtomatik olaraq daha güclü qəbulu təmin etmir və PCB ilə inteqrasiya olunmuş antenanın daha sabit olması mütləq deyil.

Performans iş tezliyindən, antenanın həndəsəsindən, empedans uyğunluğundan, yerə istinaddan, qapaq materiallarından və ətrafdakı komponentlərdən asılıdır. Batareyalar, metal mötərizələr, displeylər və kabellər quraşdırılmış antennaya təsir göstərə bilər.

Antena seçməzdən əvvəl mühəndislər aşağıdakı parametrləri təsdiqləməlidirlər:

• Əməliyyat tezliyi və tələb olunan bant genişliyi

• Empedans və VSWR

• Qazanc və radiasiya nümunəsi

• Yer təyyarəsi və antenanın təmizlənməsi

• Bağlayıcı və qidalandırıcı kabel tələbləri

• Bitmiş korpusda performans

Yığcam simsiz qurğular üçün antenanın həqiqi quraşdırma vəziyyətində sınaqdan keçirilməsi xüsusilə vacibdir. Müstəqil antenadan əldə edilən nəticələr, antena son məhsula yığıldıqdan sonra onun performansını əks etdirməyə bilər.

3. İstehsal dəyəri və montaj

Ümumi xərc yalnız antenanın qiymətindən deyil, tam cihazın dizaynından asılıdır.

Bir PCB antenası mövcud lövhə sxeminə uyğunlaşdıqda ayrı komponentləri və montaj addımlarını azalda bilər. Bununla belə, dizayn PCB ölçülərində, marşrutlaşdırmada və ya komponentlərin yerləşdirilməsində dəyişikliklər tələb edərsə, bu dəyişikliklər inkişaf işini artıra bilər.

FPC antenası ayrıca komponentdir və əlavə bərkitmə materialları, kabel və ya birləşdirici tələb edə bilər. Bununla belə, əsas PCB və ya korpusun yenidən dizaynından qaçdıqda daha praktik ola bilər.

OEM layihələri üçün aşağıdakı xərcləri müqayisə edin:

• Anten istehsalı

• PCB və korpusun modifikasiyası

• Kabellər, birləşdiricilər və montaj materialları

• Montaj və yoxlama

• Prototip testi və RF tənzimləmə

• İstehsal həcmi və gözlənilən tələb

Eyni texniki tələblərə əsaslanan kotirovkaların tələb edilməsi iki texnologiyanı əsas komponent qiymətlərinə görə mühakimə etməkdən daha faydalı müqayisə təmin edir.

4. Hansı Antenna Tətbiqinizə Uyğundur?

Müvafiq dizayn cihazın fiziki quruluşundan və simsiz tələblərdən asılıdır.

Geyinilə bilən və daşınan cihazlar:Korpus əyri olduqda və ya daxili quruluş sərt antenna quruluşu üçün məhdud yer buraxdıqda, FPC antenası qiymətləndirilməyə dəyər ola bilər.

Ağıllı ev və IoT məhsulları:Hər iki variant uyğun ola bilər. Qərar simsiz standartdan, lövhənin düzülüşündən, korpusdan və montaj prosesindən asılıdır.

Sənaye simsiz avadanlıqları:Bir PCB antenası lövhənin düzülüşü sabit olduqda və kifayət qədər boşluq olduqda yaxşı işləyə bilər. Quraşdırma sahəsi məhdud olduqda FPC antenası faydalı ola bilər.

Planşet və əl terminalları:Çevik antena, xüsusən də daxili struktur sıx olduqda, əlavə yerləşdirmə seçimləri təmin edə bilər. Son seçim hələ də RF təsdiqini tələb edir.

Qianmuməhsul çeşidimüxtəlif simsiz proqramlar üçün daxili və xarici antena kateqoriyalarını ehtiva edir. Cihaz təsvirləri ilə yanaşı mövcud məhsul strukturlarının nəzərdən keçirilməsi müvafiq variantları daraltmağa kömək edə bilər.

5. Xüsusi Antenna üçün Hansı Məlumat Lazımdır?

Kotirovka və ya prototip tələb etməzdən əvvəl nəzərdə tutulan tətbiqin əsas detallarını hazırlayın:

1. Tezlik diapazonu:Tələb olunan əməliyyat tezliklərini və simsiz standartları göstərin.

2. Mövcud ölçülər:Maksimum anten ölçüsünü və mövcud quraşdırma sahəsini təmin edin.

3. Cihaz quruluşu:PCB təsvirlərini, korpus ölçülərini və yaxınlıqdakı metal komponentlərin və ya batareyaların mövqelərini paylaşın.

4. RF tələbləri:Hədəf empedansı, bant genişliyi, VSWR, qazanc və digər tətbiq olunan performans meyarlarını müəyyənləşdirin.

5. Qoşulma üsulu:Dizaynın birbaşa PCB bağlantısı, koaksial kabel, IPEX konnektoru və ya başqa interfeysə ehtiyacı olub olmadığını təsdiqləyin.

6. Test tələbləri:İstənilən tələb olunan RF ölçmələrini və ya məhsul səviyyəsində yoxlamanı göstərin.

7. İstehsal planı:Prototipin miqdarını, gözlənilən sifariş həcmini və inkişaf cədvəlini təqdim edin.

Bu təfərrüatlar FPC antenası, PCB antenası və ya digər daxili antena strukturunun layihə üçün uyğun olub olmadığını müəyyən etməyə kömək edir.

Tez-tez verilən suallar

FPC antenası PCB antennasından daha yaxşıdır?

Hər tətbiqdə deyil. FPC antenaları fiziki yerləşdirmədə daha çox çeviklik təmin edir, PCB antenaları isə lövhənin düzülüşü kifayət qədər yer təmin etdikdə inteqrasiyanı sadələşdirə bilər. Doğru seçim cihazın quruluşundan və RF tələblərindən asılıdır.

FPC və PCB antenaları Wi-Fi və Bluetooth-u dəstəkləyə bilərmi?

Bəli. Hər ikisi 2,4 GHz məhsulları da daxil olmaqla Wi-Fi və Bluetooth proqramları üçün nəzərdə tutula bilər. Uyğunluq antenanın dizaynından, bant genişliyindən, uyğunluqdan və quraşdırma şərtlərindən asılıdır.

PCB antenası həmişə daha ucuzdur?

Xeyr. PCB antenası ayrı-ayrı komponentləri və montaj işlərini azalda bilər, lakin PCB-nin yenidən dizaynı inkişaf xərclərini artıra bilər. FPC antenası anakartda və ya korpusda əsas dəyişikliklərdən qaçdıqda daha qənaətcil ola bilər.

Daxili antenanın işinə nə təsir edir?

İşləmə tezliyi, antenanın həndəsəsi, yer müstəvisi, empedans uyğunluğu, qapaq materialları və yaxınlıqdakı komponentlər performansa təsir edə bilər. Hazır cihazda sınaqdan keçmək vacibdir.

Qianmu fərdiləşdirilmiş FPC antenası təmin edə bilərmi?

Qianmu-nun FPC antenna səhifəsi ölçülər, tezlik, birləşdiricilər, kabellər və quraşdırma metodları daxil olmaqla mövcud fərdiləşdirmə seçimlərini təsvir edir. Yekun spesifikasiyalar layihənin RF və mexaniki tələblərinə uyğun olaraq təsdiq edilməlidir.

FPC və PCB antenaları arasında seçim

FPC antenası və PCB antenası arasında qərar cihazın quruluşu, işləmə tezliyi və tələb olunan simsiz performansla başlamalıdır. Quraşdırma çevikliyi, montaj addımları və ümumi inkişaf dəyəri daha sonra birlikdə qiymətləndirilməlidir.

Kompakt elektron məhsullar üçün, antenanın mövqeyini erkən təsdiqləmək və dizaynı nəzərdə tutulmuş korpusda sınaqdan keçirmək, sonrakı inkişafda qarşısı alına bilən dəyişiklikləri azalda bilər.

Uyğun variantı qiymətləndirmək üçün cihazınızın tələbləri ilə yanaşı Qianmu-nun FPC antenna həllərini və digər daxili antena seçimlərini nəzərdən keçirin.
