Panel antenası

İstiqamətli düz panel antenası nədir

Divara quraşdırılmış 14DBI istiqamətli düz panel antennamız daxili uzun məsafəli WiFi şəbəkəsi, açıq baza stansiyası siqnal qəbulu və simsiz siqnal gücləndirmə mühəndisliyi üçün xüsusi olaraq nəzərdə tutulmuş yüksək qazanclı dar şüa istiqamətli radiasiya antennasıdır. Adi çox yönlü antenna siqnalları 360° paylanır və ötürmə məsafəsi məhduddur; İstiqamətləndirici antenalar radiotezlik siqnallarını toplamaq və radiotezlik enerjisini bir istiqamətdə cəmləmək üçün arxa reflektorlarına güvənir və uzun məsafəli ötürmə imkanlarını əhəmiyyətli dərəcədə artırır. Kütləvi istehsal olunan qapalı və açıq ikili təyinatlı antenamız inteqrasiya olunmuş möhürlənmiş plastik korpusa malikdir, suya və toz keçirməzdir, divar montajını dəstəkləyir, GSM, 4G, 5G, WiFi ikili diapazonlu, 433 İnternetin aşağı tezlikli çoxlu diapazonu ilə uyğun gəlir, standart olaraq RG58 və aşağı itkili daxili SMA birləşdiricisi var. kişi, Bu, rabitə mühəndisliyi və IOT layihələrində ən yüksək əhatə dairəsinə malik düz panel antenna həllidir.

Antenna necə işləyir

Bir çox müştəri səhvən düz panel dizaynının yalnız görünüş üçün olduğunu düşünür. Bununla belə, istiqamətləndirilmiş düz panel antenası daxili çoxqatlı strukturu vasitəsilə fokuslanmış siqnal ötürülməsi və qəbuluna nail olur. İş prinsipi vektor şəbəkə analizatorları, RF yankısız kameralar və elektromaqnit simulyasiya analizi daxil olmaqla peşəkar sınaq avadanlığı vasitəsilə yoxlanıla bilər.

1. Osilator Radiasiya və Metal Reflektor Şüa Fokuslama Prinsipi

Daxili massiv osilatoru RF siqnallarını ötürmək və qəbul etmək üçün məsuliyyət daşıyır. Osilatorun arxasında yerləşdirilmiş metal reflektor arxaya və yanlara ön istiqamətə yayılan siqnalları əks etdirir, şüa enini daraldır və siqnal konsentrasiyasını yaxşılaşdırır. Bu struktur antennaya 14 dBi-ə qədər yüksək qazanc performansı əldə etməyə imkan verir.

Ölçülmüş müqayisə: Standart 3dBi yönlü antenna açıq mühitdə adətən təxminən 300 metr ötürmə məsafəsini təmin edir, 14dBi yönlü antenna isə eyni şəraitdə 1200 metrdən çox sabit ötürmə məsafəsinə nail ola bilir.

2. Multi-Band Rezonans Uyğunluq Strukturu

Daxili osilator geniş tezlik uyğunluğuna nail olmaq üçün çox yuvalı massiv dizaynını qəbul edir. O, 700–960MHz mobil şəbəkələri, 2.4GHz/5.8GHz WiFi və 433MHz IoT proqramları da daxil olmaqla çoxsaylı simsiz tezlik diapazonlarını dəstəkləyir. Bir antena tez-tez dəyişdirilmədən müxtəlif simsiz cihazları dəstəkləyə bilər, inventar xərclərini azaltmağa və mühəndis idarəetməsini sadələşdirməyə kömək edir.

3. RG58 qidalandırıcı kabel ilə aşağı itkili siqnal ötürülməsi

Antena ötürmə zamanı siqnal itkisini azaltmaq üçün ikiqat qoruyucu quruluşa malik RG58 koaksial qidalandırıcı kabeldən istifadə edir. Uzatılmış kabel quraşdırma məsafələrində belə, daimi dalğa nisbəti sabit qalır və uzun məsafəli naqillərin səbəb olduğu əhəmiyyətli siqnal zəifləməsinin qarşısını alır.

4. Anti-Müdaxilə Xarici Mühafizə Dizaynı

Korpus alov gecikdirən ABS materialından hazırlanmışdır və daxili komponentləri açıq yağışdan, tozdan və sənaye elektromaqnit müdaxiləsindən qorumaq üçün möhürlənmiş quruluşa malikdir. Bu dizayn osilatorun oksidləşməsinin və uzunmüddətli açıq havada işləmə zamanı siqnal performansının sürüşməsinin qarşısını alır.

Tez-tez verilən suallar

S1: İstiqamətli düz panelli antenanın qidalanma uzunluğu və RF konnektoru dəyişdirilə bilərmi?

A: Fərdiləşdirmə dəstəklənir. Standart antena qidalandırıcıları 1 metrdən 15 metrə qədər istənilən uzunluğa uyğunlaşdırıla bilər. Bağlayıcılar SMA kişi və dişi, N baş, BNC lazım olduqda dəyişdirilə bilər. Böyük sifarişlər üçün qabıqdakı LOGO fərdiləşdirmə üçün silk-screened edilə bilər.

2-ci sual: Bu düz panel antena həm 4G siqnal gücləndiricisi, həm də WiFi körpüsü kimi istifadə edilə bilərmi?

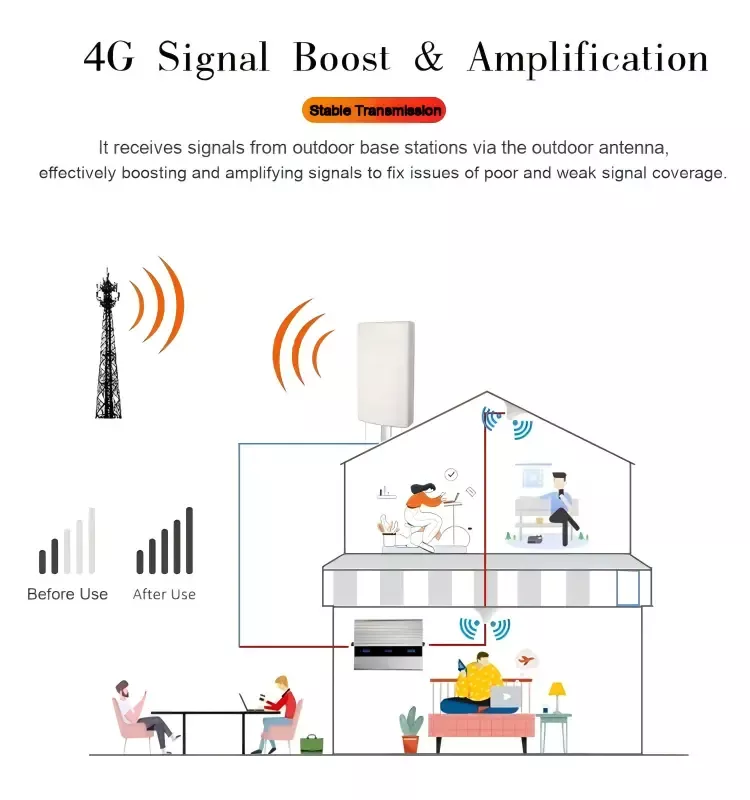

A: Tam olaraq. Antenamız bir çox GSM/4G/5G/2.4G/5.8G diapazonunu əhatə edir və siqnal Təkrarlayıcıları, simsiz körpülər və 433 ədəd məlumat ötürmə cihazları ilə uyğun gəlir. Bir anten dəsti bir çox mühəndislik cihazı ilə uyğun gəlir.

3-cü sual: Metal divarlar və polad konstruksiyalar anten siqnallarına təsir edəcəkmi?

A: Metal təbəqələr radiotezlik siqnallarını əks etdirə və qoruya bilər. Quraşdırarkən, antenanın ön radiasiya səthi metal qoruyucuların böyük sahələrindən qaçınmalıdır. Bunun qarşısını almaq mümkün deyilsə, müxtəlif nöqtələrdə siqnalları qəbul etmək üçün əlavə antena əlavə edilə bilər və mühəndislər nöqtə tənzimləmə planını təqdim edə bilərlər.

4-cü sual: Yağışlı mövsümdə uzun müddət açıq havada istifadə edildikdə qidalandırıcı birləşmənin suyun daxil olmasına və qısaqapanmaya meylli olması problemini necə həll etmək olar?

A: Quraşdırıldıqdan sonra suya davamlı elektrik lentini metal birləşmə mövqeyinə sarın. Açıq dirəyə quraşdırılmış antenna, yağış suyunun birləşməni tamamilə aşındırmasının qarşısını almaq üçün təkmilləşdirilmiş suya davamlı birləşmə ilə də fərdiləşdirilə bilər.
