Ortaq Velosiped Antenası

Paylaşılan Velosiped Antenası xüsusi olaraq paylaşılan velosipedlərin və elektron velosipedlərin ağıllı kilid yuvasına inteqrasiya olunmaq üçün nəzərdə tutulmuş xüsusi IoT RF antenasıdır. O, cihazın korpusundan kənarda xarici təsirə ehtiyac duymur, bunun əvəzinə birbaşa PCB kilidinin ətrafında və ya kilid korpusunda ayrılmış daxili boşluqda yerləşdirilir. Ağıllı qıfılların məhdud daxili məkanı və metal korpuslar, batareyalar, mühərriklər və anakart komponentlərindən elektromaqnit müdaxiləsi səbəbindən ənənəvi hazır daxili antenalar quraşdırıldıqda siqnalın əhəmiyyətli dərəcədə zəifləməsinə məruz qalır. Bu, gecikmiş avtomobil hesabatına, yerləşdirmə sürüşməsinə, anormal yuxu enerjisi sərfiyyatına və nəticədə daha yüksək istismar xərclərinə gətirib çıxarır. Qianmu Communications'ın antenası qapalı, qapalı boşluqlarda sabit rabitə və yerləşdirmə siqnalının çıxışını təmin edərək, kilid yuvalarının içərisindəki mürəkkəb elektromaqnit mühiti üçün xüsusi olaraq optimallaşdırılmış və köklənmişdir. O, paylaşılan iki təkərli avtomobillərdə ağıllı kilid həlləri üçün əsas dəstəkləyici komponent kimi xidmət edir.

İş prinsipi

1. Ağıllı kilidli anakart öz RF portu vasitəsilə RF siqnalı verir və bu siqnal qidalandırıcı kabel vasitəsilə radiasiya üçün paylaşılan velosipedin daxili antenasına ötürülür.

2. Radiasiya bloku elektrik siqnallarını elektromaqnit dalğalarına çevirir, bu dalğalar plastik kilid yuvasına nüfuz edir və xaricə şüalanır, avtomobilin yerini, kilidin vəziyyətini, batareyanın səviyyəsini və nasazlıq məlumatlarını bulud əsaslı idarəetmə platformasına ötürür.

3. Baza stansiyasından uzaqdan kilidin açılması və kilidlənməsi əmrlərini qəbul etmək, havadan gələn elektromaqnit dalğalarını yenidən elektrik siqnallarına çevirmək və onları ana plataya ötürmək;

4. Empedans tənzimlənməsi daxili metal və batareya müdaxiləsini həll etmək, qapalı məkanlarda standart 50Ω empedansı saxlamaq, əks-səda itkisini azaltmaq, anormal enerji istehlakını boğmaq və cihazın litium batareyasının ömrünü uzatmaq üçün həyata keçirilir.

Dəstəklənən cihazlarla uyğun gəlir

· NBIoT Smart Velosiped Kilidi

· 4G Cat.1 Paylaşılan Elektrikli Velosiped Mərkəzi Kilid Mainboard

· Paylaşılan elektrik skuterləri üçün daxili IoT rabitə modulu

· Daxili kommunikasiya terminalları ilə birgə skuterlər və mobillik cihazları

· Kiçik açıq IoT kilidi, daxili modullu kabinet kilidi

Məhsulun Əsas Texnologiyası

1. Boşluq anti-müdaxilə tənzimləmə dizaynı: Ağıllı kilidlərdə daxili metal korpuslar, litium batareyalar və dövrə lövhələrindən elektromaqnit müdaxiləsini həll etmək üçün xüsusi olaraq yankısız kamerada kalibrlənmişdir. O, hətta qapalı, qapalı məkanlarda da sabit radiasiya performansını saxlayır, kilidin daxili mühitinin yaratdığı siqnal dalğalanmalarının qarşısını effektiv şəkildə alır.

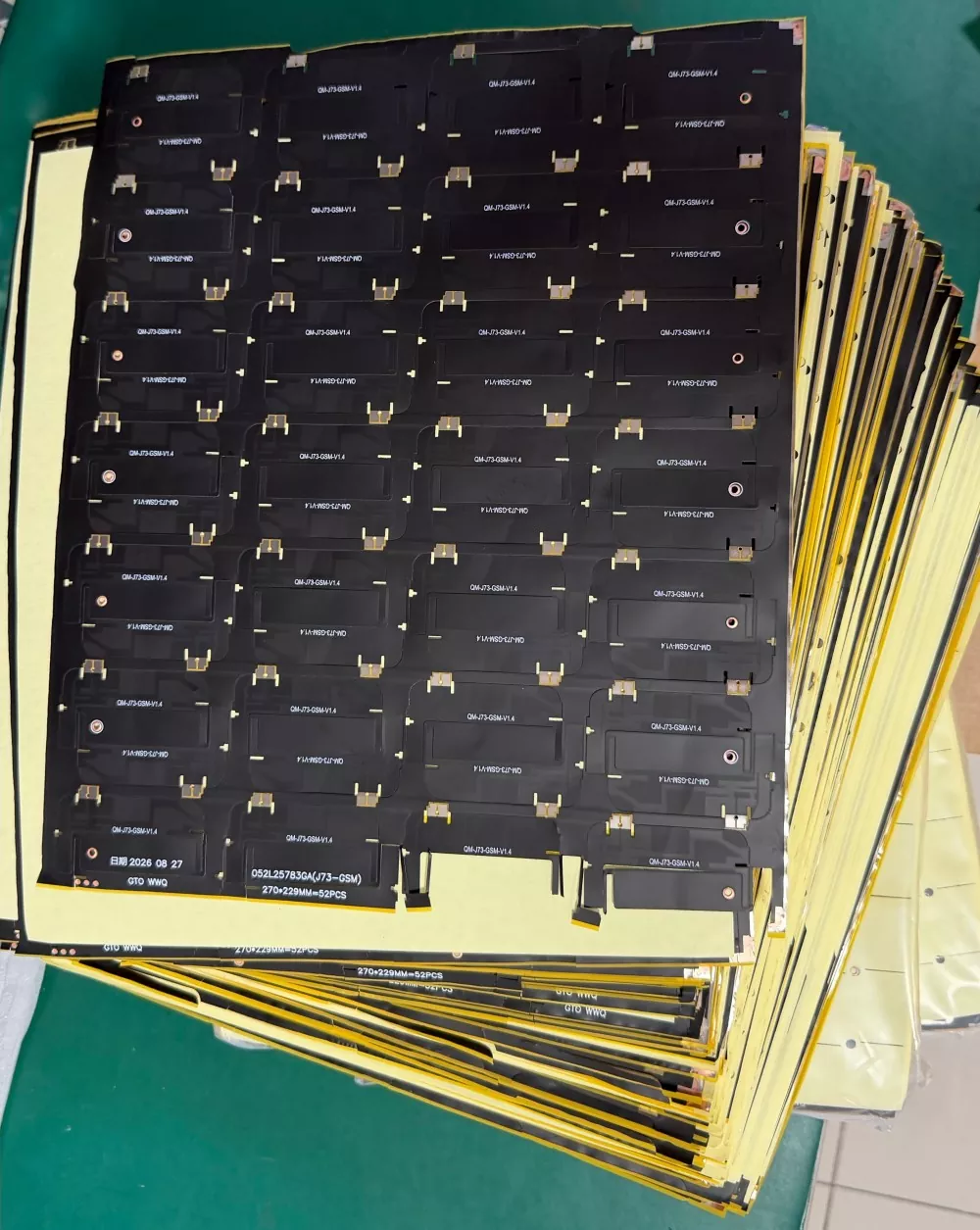

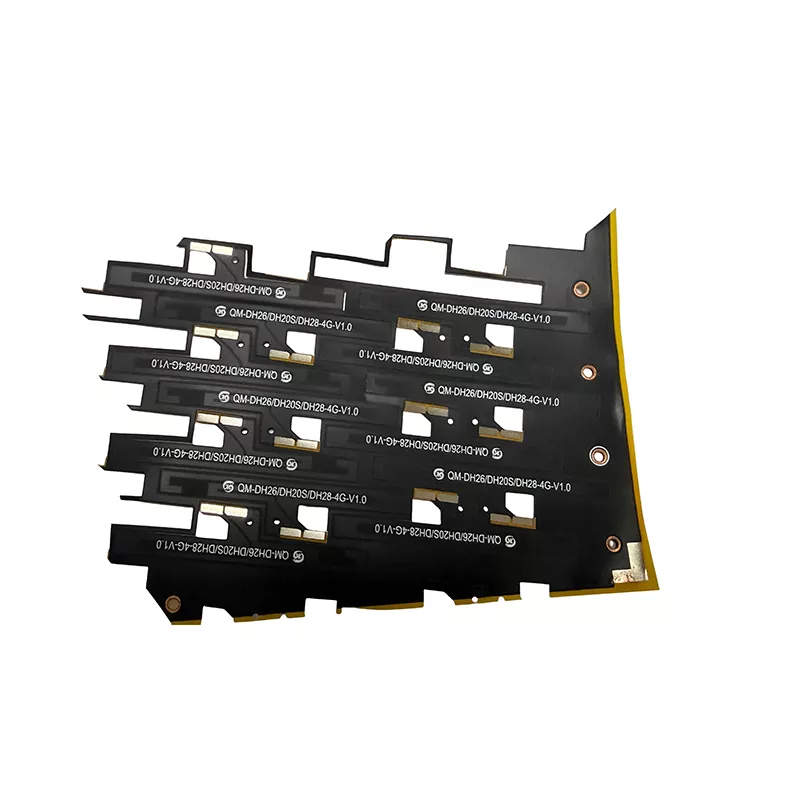

2. Kompakt və incə dizayn, qıfılların içərisində dar yerlər üçün idealdır: müxtəlif ölçülərdə və konfiqurasiyalarda mövcuddur, müxtəlif daxili kilid ölçülərinə uyğun çevik FPC, keramika, yay və PCB antenna seçimləri ilə. O, minimal boşluq sahəsi tutur, bu da struktur mühəndislərinin dizaynlara inteqrasiyasını asanlaşdırır.

3. Titrəməyə qarşı və yorğunluğa qarşı xüsusiyyətlər: Birgə velosipedlər tez-tez kələ-kötür yollarla və uzun sürən vibrasiyalarla qarşılaşır, bu da asanlıqla qidalandırıcı naqillərin qırılmasına və ya lehim birləşməsinin ayrılmasına səbəb ola bilər. Paylaşılan Velosiped Antenası kabelin çıxış nöqtəsində gərginliyə qarşı bufer gücləndirilməsini özündə birləşdirir və çevik FPC versiyasına əlavə polad möhkəmləndirici lövhələr daxildir. 500 saat simulyasiya edilmiş yol vibrasiyasının etibarlılıq testindən keçdikdən sonra o, qırılan naqillər kimi istehsal qüsurlarını əhəmiyyətli dərəcədə azaldır.

4. Aşağı güclü RF optimallaşdırılması: RF əlaqə itkisinin optimallaşdırılması mürəkkəb daxili mühitlərdə cihazın ötürülməsi enerji istehlakını azaldır, sistemin ümumi enerji istifadəsini azaldır, ayrı-ayrı avtomobillər üçün batareyanın dəyişdirilməsi dövrlərini uzadır və yerində texniki xidmətin tezliyini azaldır.

5. Çevik fərdiləşdirmə və inkişaf imkanları: Müştərinin mənzil ölçülərinə və daxili komponent planına uyğun olaraq xüsusi olaraq tənzimlənə bilər; rabitə və GNSS yerləşdirməni birləşdirən tək rabitə və ya inteqrasiya olunmuş iki funksiyalı antenaları dəstəkləyir; kabel uzunluğu, birləşdirici növü və işləmə tezlik diapazonunun hamısı tənzimlənə bilər.

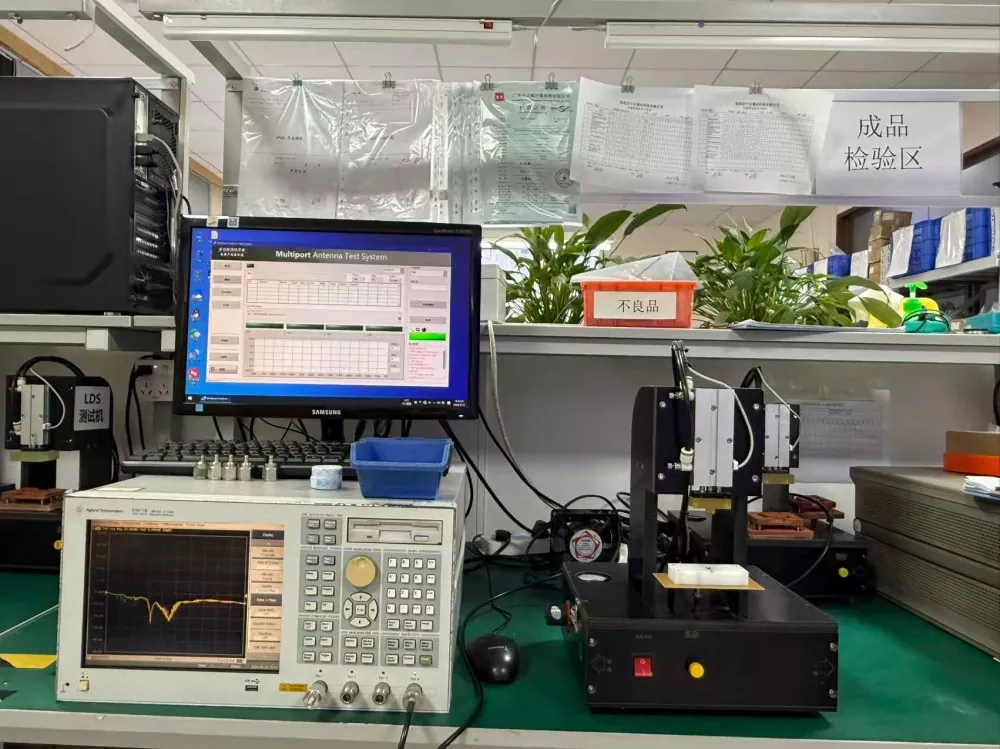

6. Keyfiyyəti izlənilə bilən və yoxlanıla bilən: Məhsulların hər bir partiyası mikrodalğalı yankısız kameranın sınaq hesabatlarını və nümunələrin yaşlanma testi qeydlərini saxlayır. Layihənin toplu tədarükü üçün layihənin qəbulu tələblərinə cavab vermək üçün faktiki ölçmə məlumatları daşınma ilə təmin edilə bilər. Müstəqil Ar-Ge imkanlarına malik bir təchizatçı olaraq, biz nümunə mərhələsində çoxsaylı prototip iterasiyalarını təqdim edə bilərik.

Ortaq Velosiped Antenasını Necə Seçmək olar

1. Tezlik diapazonlarını və funksional tələbləri aydınlaşdırın: Layihənin NB-IoT və ya 4G Cat.1 olduğunu və inteqrasiya olunmuş Beidou-GPS ikili yerləşdirmənin tələb edilib-edilmədiyini təsdiqləyin. Eyni görünüşə malik, lakin uyğun olmayan tezlik diapazonlarına malik paylaşılan Velosiped Antenaları kilidlərin içərisində istifadə edildikdə zəif real performansa səbəb olacaq.

2. Daxili boşluq mühitini qiymətləndirin: daxili məkanın ölçüsünü, ətrafdakı metal komponentləri və batareyanın yerləşdirilməsini nəzərə alın. Yalnız antenanın çılpaq komponent parametrlərinə etibar etməyin; çılpaq lövhə məlumatları faktiki layihələrdə real dünya performansını təmsil edə bilmədiyi üçün faktiki ölçmələr tam korpus yığıldıqdan sonra aparılmalıdır.

3. Quraşdırıla bilməyən komponentləri satın almamaq üçün əvvəlcədən struktur tələbləri təsdiq edin: mövcud yer ölçüləri, quraşdırma və quraşdırma metodu, birləşdirici model və icazə verilən kabel uzunluğu.

4. RF tənzimləmə imkanları olan istehsalçılara üstünlük verin. Hazırlanmış ümumi məhsullar kilid bədəninizə uyğun olmaya bilər; fiziki bir fabrik xüsusi olaraq kilid boşluğunuz üçün yenidən sazlaya və optimallaşdıra bilər, halbuki treyderlər adətən boşluq səviyyəsində optimallaşdırma əldə edə bilmirlər.

Tez-tez verilən suallar

S1: Daha yüksək antenna qazanması həmişə daha yaxşı performans deməkdirmi?

Cavab: Xeyr. Quraşdırılmış antenalar dar metal boşluqda yerləşir; sadəcə olaraq yüksək qazanc əldə etmək empedans uyğunsuzluğuna səbəb ola bilər ki, bu da öz növbəsində ümumi enerji istehlakının kəskin artmasına səbəb olur. Paylaşılan velosipedlər üçün quraşdırılmış antena boşluq mühiti, enerji istehlakı, zərbəyə davamlılıq və ölçü daxil olmaqla bir çox amilləri balanslaşdırmalıdır ki, bu da kilid gövdəsinin dizaynına əsasən uyğunlaşma və tənzimləmə tələb edir.

2-ci sual: Daxili antenaların xarici antenalarla müqayisədə üstünlükləri və çatışmazlıqları hansılardır?

A: Quraşdırılmış antenaların üstünlükləri: xarici antenalarla əlaqəli zədə, qırılma və ya itki risklərini aradan qaldıran, açıq komponentləri olmayan təmiz cihaz görünüşü. Dezavantajlar: antenanın tənzimlənməsində daha yüksək dəqiqlik tələb edən kilid korpusunun daxili metal hissələrinin daha çox müdaxiləsi. Layihəniz hündürmərtəbəli binalarda və ya yeraltı qarajlarda genişmiqyaslı yerləşdirməni nəzərdə tutursa, hərtərəfli yerində sınaq və qiymətləndirmə vacibdir.

3-cü sual: 4G rabitəsi + GPS BeiDou ikili funksiyalı paylaşılan velosiped antenası edə bilərikmi?

A: Dəstəklənir. İnteqrasiya edilmiş ikili antenna dizaynı daxili naqilləri azaldır və birləşdiricilər və kabellər lazım olduqda fərdiləşdirilə bilər.

S4: Məhsulun zəmanət siyasəti nədir?

A: Normal quraşdırma və istifadə zamanı biz məhsulun insan zədəsi ilə bağlı olmayan elektrik nasazlıqlarına zəmanət veririk. Bununla belə, səhv quraşdırma, kabellərin güclə çəkilməsi və ya montaj zamanı sıxılma nəticəsində yaranan zədələr zəmanətə daxil edilmir. Bu cür problemlərin qarşısını almaq üçün quraşdırma təlimatlarını da təqdim edəcəyik.
