Bədəndə köhnəlmiş kamera 4G/5G antenası

Shenzhen Qianmu Communication Technology Co., Ltd., Bədən Aşınmış Kamera 4G/5G Antenaları üçün yerli Ar-Ge və istehsal mənbəyi fabrikidir.

Biz 4G LTE və əsas yerli və beynəlxalq 5G Sub6G tezlik diapazonlarına uyğun olan daxili FPC genişzolaqlı Sub6G daxili antennasını hazırlamışıq. Antena kompakt cihaz sahəsi, metal ekranlama, batareyanın müdaxiləsi, insan bədəninin aşınması səbəbindən siqnal itkisi və sərt sahə iş şəraiti problemlərini həll etmək üçün xüsusi performans optimallaşdırmasından keçib.

Antena etibarlı PI çevik substratdan istifadə edir və sənaye yapışdırıcısı ilə quraşdırılır, bu da onu kompakt cihaz strukturları üçün uyğun edir. Bütün məhsullar real dünyadakı əməliyyat mühitlərini təkrarlamaq üçün yankısız kameralarda tam OTA simulyasiya testindən keçir. VNA və OTA test qeydləri istehsal partiyası tərəfindən arxivləşdirilir və sorğu əsasında yoxlama hesabatları təqdim edilə bilər.

Peşəkar texniki tərif

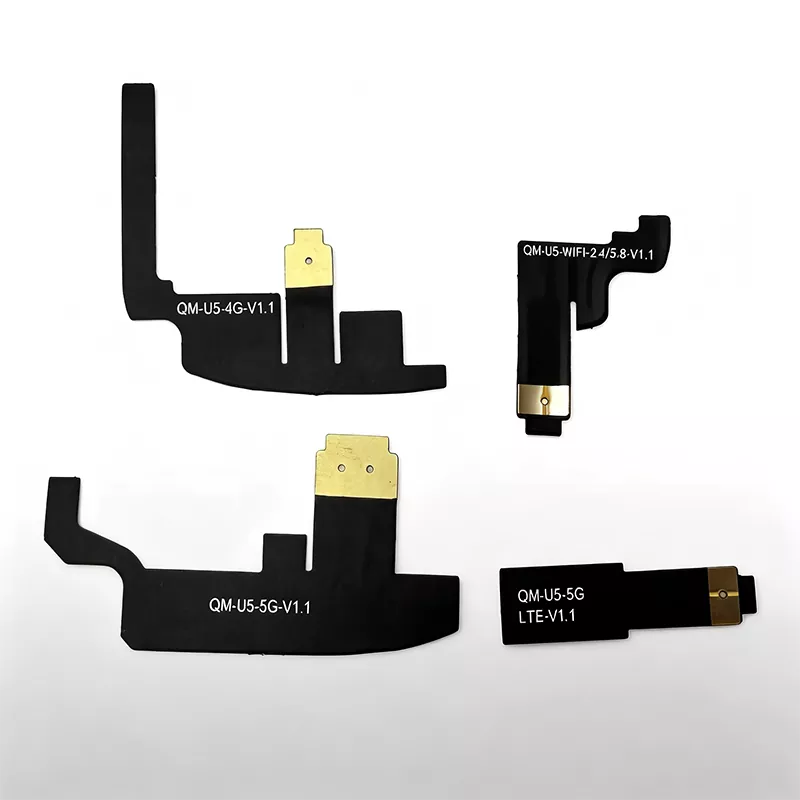

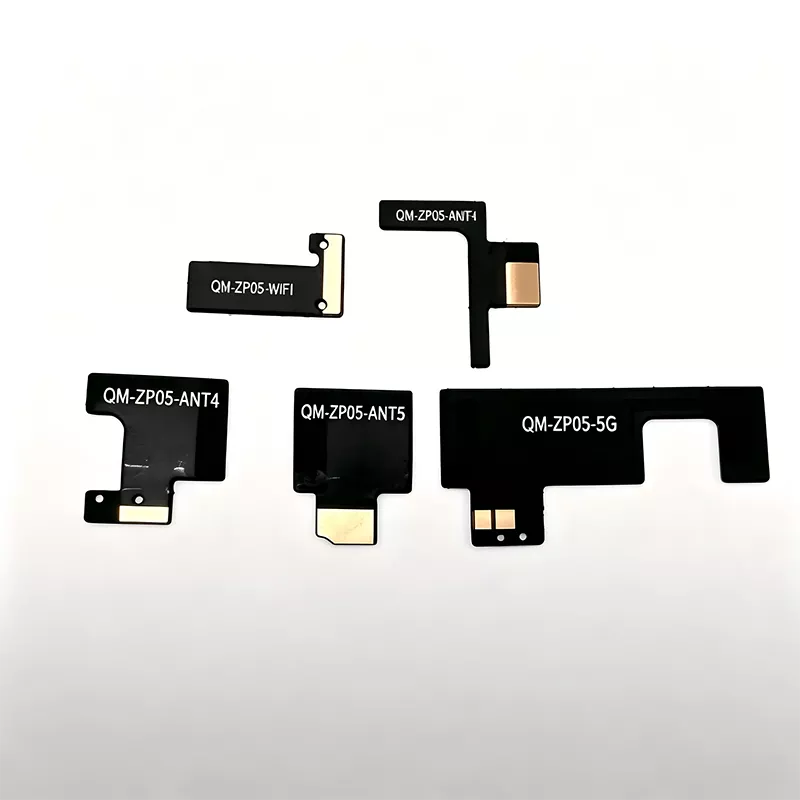

Bədənimizdə Aşınmış Kamera 4G/5G Antennası genişzolaqlı PIFA FPC çevik daxili Sub6G antenasıdır. O, B1/B3/B5/B8/B20/B38/B40 LTE diapazonlarını və N41/N78/N79 əsas 5G Sub6G diapazonlarını dəstəkləyir. Antenna vibrasiyaya davamlı, duza davamlı, yüksək əyilmə qabiliyyətinə malik PI film substratından istifadə edir, sənaye səviyyəli yüksək temperaturlu ikitərəfli yapışdırıcı və U.FL/IPEX RF qidalanma xətti ilə birlikdə onu bədəndə taxılan kameralarda daxili quraşdırma üçün ideal edir.

Adi IoT FPC antenalarından fərqli olaraq, dizayn mərhələsi simulyasiya mühitinə metal korpus, litium batareya, kamera mötərizəsi, anakart qoruyucu örtüyü və insan bədəninin fantom modeli daxil olmaqla tam sistemli 3D simulyasiyasını özündə birləşdirir.

Zavodda 50Ω empedans ilə əvvəlcədən uyğunlaşdırılmış və eyni zamanda düşmə, temperaturun dəyişməsi, duz spreyi və rütubətin etibarlılığı testinə məruz qalmışdır. Bu, müştəri sisteminin inteqrasiyası iş yükünü azaldır və polis aparat layihələri üçün inkişaf dövrünü qısaldır.

Antenanın tam iş prinsipi

Bütün antena 4G/5G mobil siqnal ötürülməsi və qəbuluna nail olmaq üçün yüksək tezlikli elektromaqnit dalğalarının iki istiqamətli çevrilməsinə imkan verən FPC radiasiya keçiricisindən, sənaye yapışqanlı arxa təbəqədən, U.FL koaksial qidalandırıcıdan və ana plata RF uyğunluq şəbəkəsindən ibarətdir.

Ötürmə zamanı qeyd cihazının rabitə modulu video axınlarını, SOS xəbərdarlıqlarını və yer məlumatlarını koaksial kabel vasitəsilə FPC rezonans strukturuna ötürülən yüksək tezlikli elektrik siqnallarına çevirir. Daha sonra bu siqnallar xarici şüalanma üçün 4G/5G elektromaqnit dalğalarına çevrilir və əsas stansiyaya sübut məlumatı göndərilir.

Qəbul zamanı antena baza stansiyasından elektromaqnit dalğalarını tutur və onları elektrik siqnallarına çevirir, daha sonra planlaşdırma əmrini və uzaqdan parametr qəbulunu tamamlamaq üçün modula geri ötürülür.

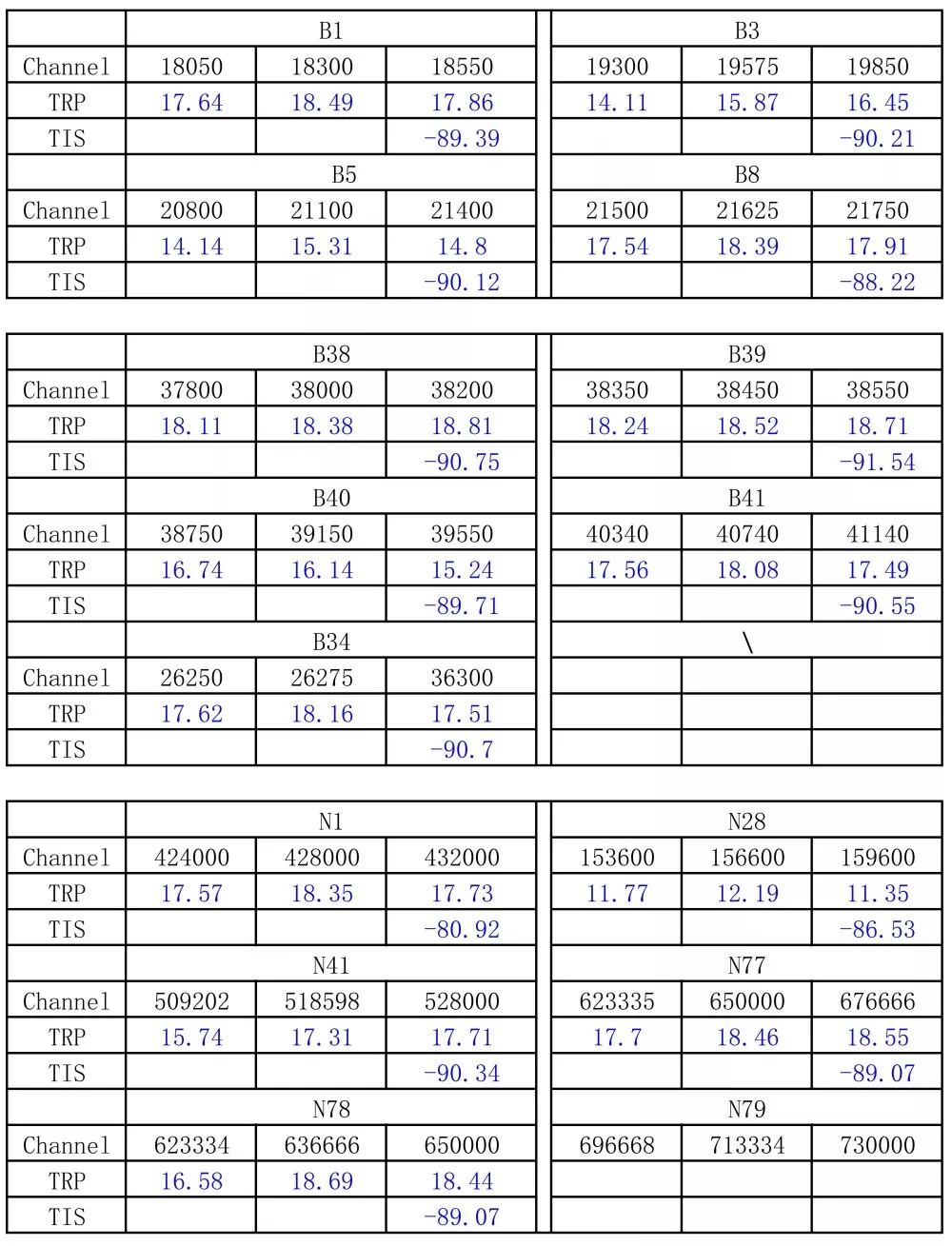

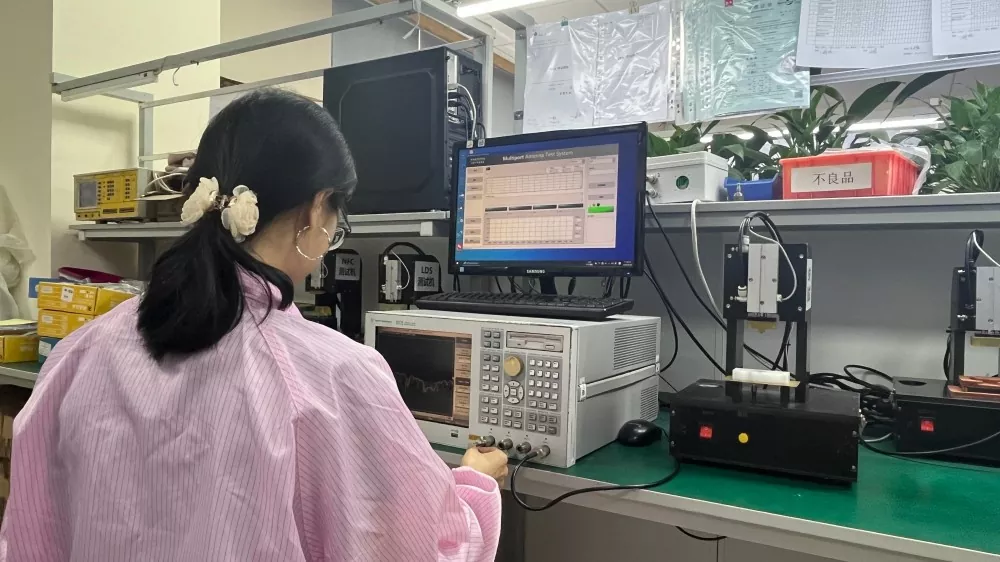

İnsanın kürəyinə taxılması nəticəsində yaranan RF itkisini kompensasiya etmək üçün performans insan bədəninin fantom modelindən istifadə edərək yankısız kamerada simulyasiya vasitəsilə artırılır və nəticədə adi FPC antenaları ilə müqayisədə TIS qəbulunun həssaslığı 22,8 dB yaxşılaşır. Simulyasiya edilmiş köhnəlmə şəraitində, LTE B8 üçün standart antenanın səmərəliliyi yalnız 40,46% təşkil edir, Qianmu antenası isə LTE aşağı tezlikli üçün ≥52% və 5G N78 üçün ≥47% əldə edir. Hər bir partiya müştərinin yoxlanılması üçün arxivləşdirilmiş sınaq əyriləri və istehsal qeydləri ilə VNA ilə nümunə götürmə və təkrar sınaqdan keçir.

Uyğun cihazlar və aksesuarlar

Son cihazlarla uyğun gəlir

1. İctimai Təhlükəsizlik və Yol Polisi 4G/5G Yüksək Dəqiqlikli Hüquq Mühafizə Orqan Kamerası

2. Şəhər idarəsi, yol idarəsi və yanğınsöndürmə idarəsi üçün audiovizual sübutların toplanması üçün bədən kamerası

3. Kimya və Mədən Sənayesi üçün Partlayışa Dayanıqlı Təhlükəsiz Hüquq Mühafizə Recorder

4. Güc Təftişi Tək Əsgər Qeydiyyatı Terminalı

5. Xaricə İxrac 4G/5G Tək Əsgər Hüquq Mühafizə Cihazı

Uyğun rabitə modulu

- 4G LTE Cat.1 / Cat.4 rabitə modulu 5G Sub-6GHz daxili/idxal rabitə modulu 4G+5G+WiFi çox rejimli inteqrasiya olunmuş rabitə modulu

İstehsal üçün zavod tərəfindən verilən materiallar

Müxtəlif uzunluqlu U. FL/IPEX koaksial kabellər, möhkəmləndirici polad lövhələr və yüksək temperatura, duza davamlı sənaye yapışqanlı dayaq. Müştərilər üçün ikincil emalları minimuma endirmək üçün anakart dizaynına əsaslanan fərdiləşdirilə bilən kabel uzunluğu və birləşdirici spesifikasiyalar.

Texniki Spesifikasiyalar

Antenanın Təchizatı və Seçimi Bələdçisi

1. Yalnız boş yer parametrlərinə güvənməkdənsə, bədənə taxılan tam cihazların real dünya ölçmə məlumatlarına diqqət yetirin. Tipik istehsalçı məlumat vərəqləri çılpaq lövhələrdə aparılan ölçmələri təmin edir; cihazın korpuslarına quraşdırıldıqdan və köhnəldikdən sonra performans əhəmiyyətli dərəcədə pisləşir. Satın alarkən həmişə tam sistem VNA/OTA test hesabatlarını tələb edin və yalnız nəzəri spesifikasiyalara etibar etməyin.

2. Bir əsgərdən ibarət hüquq-mühafizə avadanlığının kütləvi istehsalında təcrübəsi olan mənbə fabrikinin seçilməsinə üstünlük verin. Tək əsgərli cihazların çətinlikləri metal korpuslar və batareyalar, insan bədəninin aşınması və sərt mühitlərin müdaxiləsi ilə mübarizədir. Əvvəlki layihə təcrübəsi olan fabriklər ilkin struktur və PCB tövsiyələrini verə bilər ki, bu da qəliblərin dəyişdirilməsi və yenidən işləmə ehtiyacını azaldır.

3. Yerli və beynəlxalq tezlik diapazonlarını fərqləndirin və etibarlılıq testi standartlarını aydın şəkildə müəyyənləşdirin. Yerli layihələr üçün LTE B1/B3/B5/B8/B20 və 5G N41/N78/N79-u təsdiqləyin; ixrac layihələri üçün müvafiq xaric tezlik diapazonlarını təsdiqləyin. Damla, duz spreyi və yüksək/aşağı temperaturda nümunə götürmə testlərinin tamamlanmasını tələb edin. İstehlakçı dərəcəli antenalar polis sahə əməliyyatları üçün tələblərə cavab verə bilməz.

4. RF texniki xidmətlərinə dəyər verin və sadəcə qiymət müqayisəsindən qaçın. Layihənin inkişafı tez-tez müdaxilə, tezlik sapması və aşınma performansının pisləşməsi ilə qarşılaşır. Vasitəçilərin RF texniki imkanları yoxdur; layout tövsiyələri verə bilən və tam sistem nasazlıqlarını aradan qaldırmağa kömək edən istehsalçılara üstünlük verin.

Niyə Shenzhen Qianmu Communications seçin

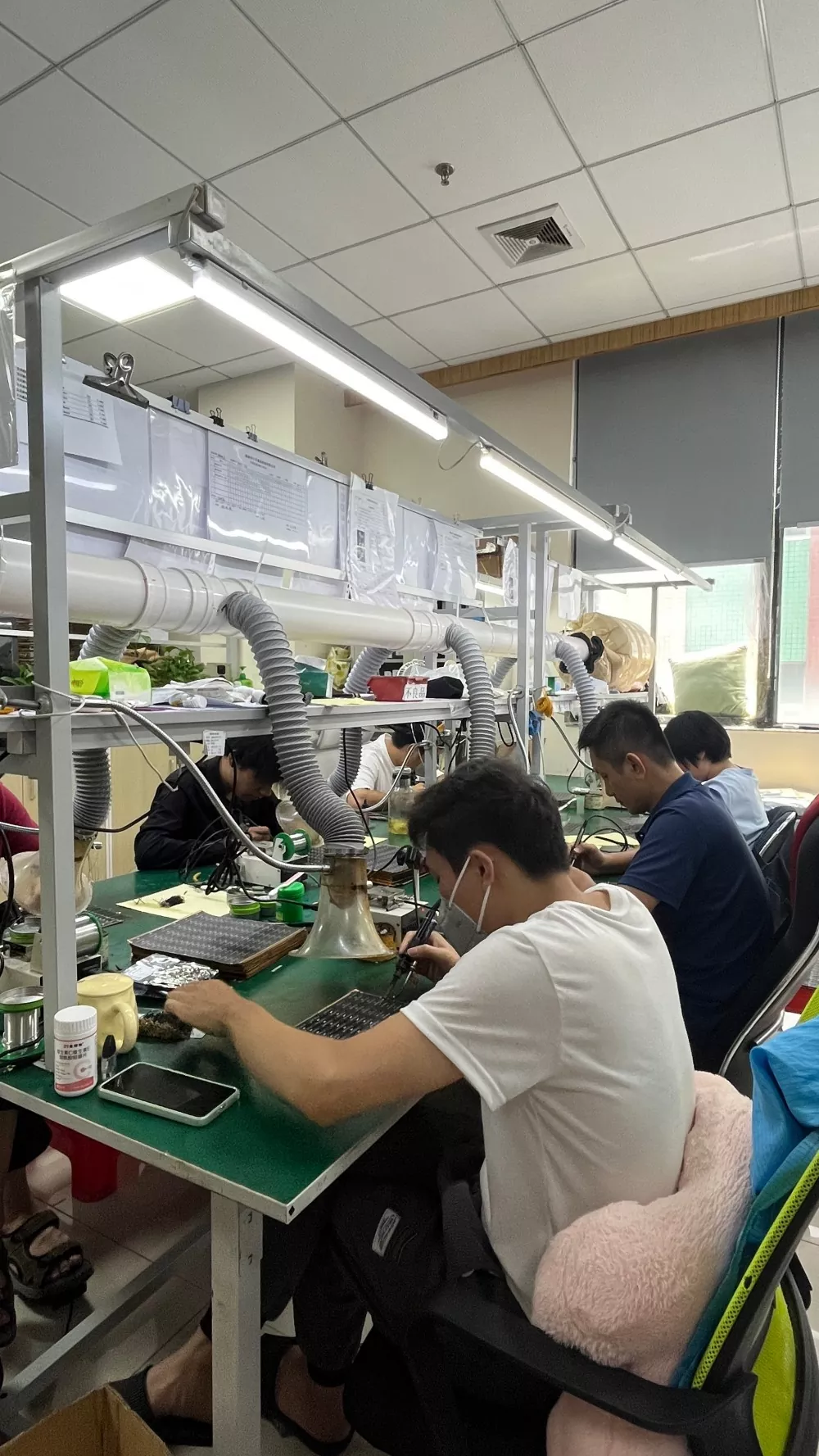

1. Vasitəçi qeydləri olmadan mənbə fabrikindən birbaşa tədarük. Daxili istehsal xətti FPC-nin kəsilməsini, möhkəmləndirilməsini, yapışqan dəstəyini və tam elektrik yoxlamasını həyata keçirir. Toplu sifarişlər üçün rəqabətli qiymətlər, uzunmüddətli çərçivə təchizatı dəstəklənir, polis satınalma tender layihələri üçün uyğundur.

2. Fərdi əsgər ləvazimatları üzrə ixtisaslaşaraq, biz ilkin mərhələdə R&D-də dərindən iştirak etmişik və müxtəlif bədənə taxılan kameraların və tək əsgər terminallarının kütləvi istehsalı və yerləşdirilməsi sahəsində geniş təcrübəyə malikik. Yeni layihələr üçün biz 3D dizaynları qəbul edə, antenanın yerləşdirilməsi və boşluq məhdudiyyəti həllərini təmin edə, dizayn qüsurlarından qaça və qəliblərin dəyişdirilməsi xərclərini azalda bilərik.

3. Çevik OEM/ODM fərdiləşdirilməsi qeyri-müntəzəm FPC kəsilməsini, qidalandırıcının uzunluğunu, birləşdirici spesifikasiyaları və tezlik diapazonunun dəqiq tənzimlənməsini dəstəkləyir; 35 iş günü ərzində standart nümunə çatdırılması.

4. Xarici ticarətə tam dəstək imkanları [Şəkilin yer tutucusu: Sertifikatlaşdırma sənədlərinin toplanması (CE, FCC, RoHS, ISO)] Şirkət müstəqil idxal və ixrac hüquqlarına malikdir və bütün ixtisaslar dəstinə malikdir. Biz ingilis texniki spesifikasiyalar və test hesabatları təqdim edə, FOB Shenzhen ticarət şərtlərini dəstəkləyə və xaricdəki təhlükəsizlik həlli təminatçıları və alıcıları ilə əlaqə saxlaya bilərik.

5. Satışdan sonra texniki dəstək: Bütün cihazda 4G/5G siqnal anomaliyaları olduqda, RF mühəndisləri problemi tələsik antena problemlərinə aid etmədən əsas səbəbi (antena, struktur və ya modul) müəyyən etməyə kömək edəcəklər. Nümunə sınağı, pilot istehsal və kütləvi istehsal mərhələlərində davamlı texniki əməkdaşlıq təmin edilir.

Tez-tez verilən suallar

1-ci sual: Bədəndə Aşınmış Kamera 4G/5G antenası Wi-Fi modulu ilə paylaşıla bilərmi?

Cavab: Bu antenna 4G LTE/5G Sub6G mobil diapazonları üçün nəzərdə tutulub. Wi-Fi funksiyası tələb olunarsa, ayrıca Wi-Fi antennasını konfiqurasiya etmək tövsiyə olunur, çünki eyni antenanın paylaşılması müdaxiləyə səbəb ola bilər və mobil rabitə performansını pisləşdirə bilər.

2-ci sual: Bədənə taxılan kamerada nizamsız daxili boşluq var; antenna bu cür formalara uyğunlaşdırmaq üçün xüsusi kəsimi dəstəkləyirmi?

A: Xüsusi kəsməni dəstəkləyir. Müştəri korpusun 3D çertyojlarını təqdim edir və biz forma dizaynını təklif etmək, tam prototip hazırlamaq və tam cihaz uyğunluğu üzrə real dünyada sınaq keçirmək üçün mövcud məkanı qiymətləndiririk.

3-cü sual: Yapışqan dayaqdan istifadə etməklə yanaşı, FPC antenasını təmin etməyin başqa yolları varmı?

Cavab: Kompakt korpuslu bədənə taxılan kameraların kütləvi istehsalı üçün sənaye yapışqanlı yapışdırma əsas üsuldur. ZIF konnektorları əhəmiyyətli yer tutur və nadir hallarda istifadə olunur; antenanın keçirici sahəsinə vint sıxışdırmaq qəti qadağandır, çünki bu, antennaya zərər verə bilər və zərbə zamanı nasazlığa səbəb ola bilər.

4-cü sual: Bədənə taxılan kamerada zəif 4G/5G siqnalı həmişə antenanın keyfiyyəti ilə bağlıdır?

A: Mütləq deyil. Siqnal problemlərinin əksəriyyəti qeyri-kafi boşluqdan, antenaların metal müdaxilə mənbələrinə yaxın olmasından, boş bağlayıcılardan və ya insan bədəninin simulyasiyasının olmamasından qaynaqlanır. Mühəndislər problemin kök səbəbini dəqiq müəyyən etmək üçün iş şəraitini təkrar edə bilərlər.

S5: Zavod auditi dəstəklənirmi? İxtisas sənədləri üçüncü şəxslərə verilə bilərmi?

A: Təyin edildikdən sonra yerində fabrik yoxlamaları dəstəklənir. ISO, RoHS, CE, FCC və toplu sınaq hesabatlarının elektron versiyaları mövcuddur; polis satınalmaları üçün möhürlənmiş kağız nüsxələri təqdim edilə bilər.

Korporativ qurum haqqında məlumat

Shenzhen Qianmu Communication Technology Co., Ltd. on ildən artıqdır ki, bədənə taxılan kameralar, geyilə bilən cihazlar və IoT FPC sənaye tətbiqləri üçün antenalarda ixtisaslaşmış daxili RF antenalarının tədqiqi, inkişafı və istehsalına həsr olunub. Ar-Ge, istehsal və beynəlxalq ticarət satışlarını birləşdirən şirkət, təhlükəsizlik avadanlığı inteqratorları, hüquq-mühafizə avadanlığı markaları və xaricdəki ODM/OEM müştəriləri üçün nümunələr, xüsusi inkişaf və geniş miqyaslı təchizat daxil olmaqla birdəfəlik RF antenna həlləri təqdim edir.

Şirkətin Ünvanı: Otaq 425, 443, 4-cü Mərtəbə, Bina A, Huafeng Zhigu Hangcheng Yüksək Texnologiyalı Sənaye Parkı, №3 Aviasiya Yolu, Sanwei İcması, Hangcheng Subdistrict, Bao'an District, Shenzhen City, Guangdong Province Telefon: 0755-21633653 E-poçt: qianmu188@126.com Dəstək Xidmətləri: Pulsuz nümunə testi, yeni layihələr üçün 3D struktur antenanın qiymətləndirilməsi, RF texniki dəstəyi, tam ixrac/polis sertifikatlaşdırma sənədləri
