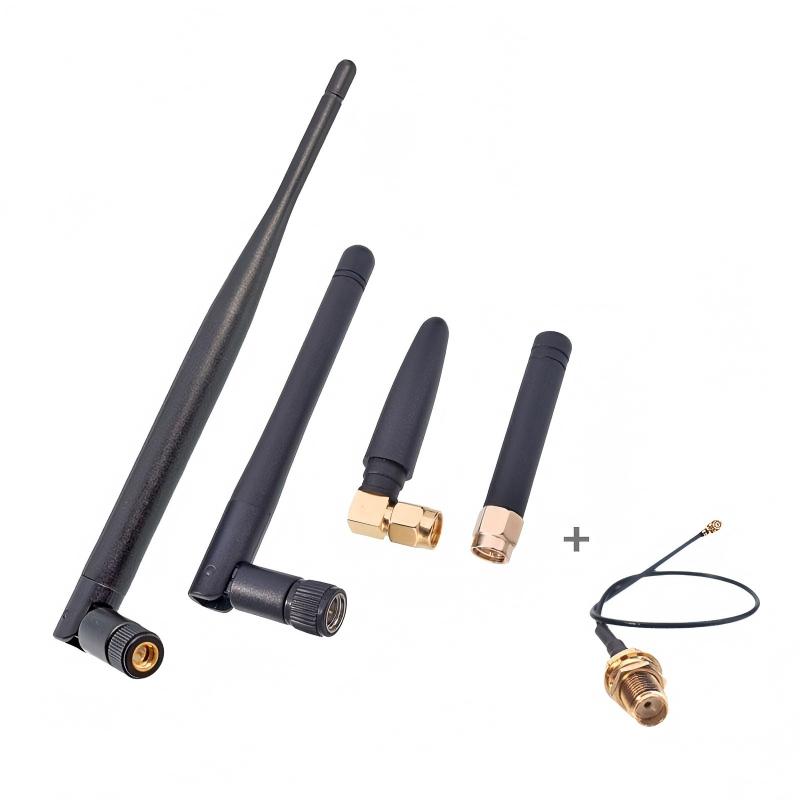

Rezin ördək antenası tam olaraq nədir?

A rezin ördək antenası(ümumiyyətlə rezin antenna və ya rezin ördək antenası kimi tanınır) ümumi kiçikdiromni antennakauçuk və ya plastikdən hazırlanmış xarici qoruyucu təbəqəsinə görə adlandırılmışdır. O, telsizlər, simsiz marşrutlaşdırıcılar, avtomobil radioları və IoT cihazları kimi simsiz rabitə cihazlarında geniş istifadə olunur. Qianmu Communications əsas xüsusiyyətlərini və iş prinsiplərini izah edir:

1. Struktur və Dizayn Xüsusiyyətləri

Xarici materiallar:

Xarici təbəqə su yalıtımı, zərbəyə davamlılıq və korroziyaya davamlılıq kimi fiziki müdafiəni təmin edən elastik rezin/silikondan (bir neçəsi sərt plastikdən) hazırlanır.

Rəng adətən qara olur, digər rənglərdə (məsələn, ağ və ya narıncı) bir neçə xüsusi seçim mövcuddur.

Daxili quruluş:

Əsas radiator: Antenanın şüalanma elementi kimi xidmət edən daxili spiral sarımlı metal məftil (mis və ya polad).

Baza uyğunlaşdırma sxemi: Cihaz uyğunluğu üçün empedansı (adətən 50Ω) optimallaşdırmaq üçün aşağıya kiçik uyğunluq sxemi (məsələn, kondansatör və ya induktor) inteqrasiya oluna bilər.

Bağlayıcı: SMA, RP-SMA və TNC kimi ümumi RF interfeysləri aşağı hissədə istifadə olunur və avadanlıqla birbaşa vida əlaqəsinə imkan verir.

Forma: silindrik və ya konusvari, adətən uzunluğu 5-20 sm (işləmə tezlik diapazonundan asılı olaraq), diametri təxminən 0,5-2 sm.

2. İş prinsipi və elektrik xarakteristikası

Radiasiya Prinsip: Daxili spiral məftil, kiçik fiziki ölçülərinə baxmayaraq, hədəf tezlik diapazonunda (məsələn, 433 MHz və ya 2,4 GHz) rezonansa imkan verən elektrik uzunluğu spiral struktur vasitəsilə uzadılmış qısaldılmış monopol antenna kimi fəaliyyət göstərir.

Çox yönlü şüalanma: Şaquli olaraq quraşdırıldıqda, şaquli istiqamətdə daha az qazancla 360°-də üfüqi istiqamətdə vahid şüalanma təmin edir.

Band əhatəsi

1. Tək diapazonlu: xüsusi tezlik diapazonu üçün nəzərdə tutulmuşdur (məsələn, GPS 1.5GHz, 4G 1.8GHz).

2. Çox diapazonlu: Seqmentli spiral və ya induktiv dizayn vasitəsilə çoxlu tezlikləri (məsələn, eyni vaxtda UHF 400 MHz və 2,4 GHz əhatə edir) dəstəkləyir.

3. Əsas üstünlüklər

Fiziki davamlılıq:

Rezin korpus əyilməyə davamlıdır və suya davamlıdır (ümumiyyətlə IP67 reytinqi), onu açıq hava və ya mobil proqramlar (avtomobil və əl cihazları kimi) üçün uyğun edir.

Asan quraşdırma:

Mürəkkəb quraşdırma olmadan birbaşa cihaz interfeysini birləşdirin.

Aşağı qiymət:

Sənaye kütləvi istehsalı aşağı xərclərə malikdir.

Yüngül:

Adətən çəkisi 50 qramdan azdır, bu da onu portativ cihazlar üçün ideal edir.

4. Tipik Tətbiq Ssenariləri

İstehlak Elektronikası:

Ev yönləndiricisi (Wi-Fi 2.4GHz/5GHz), Bluetooth qulaqlıqları, ağıllı ev sensorları.

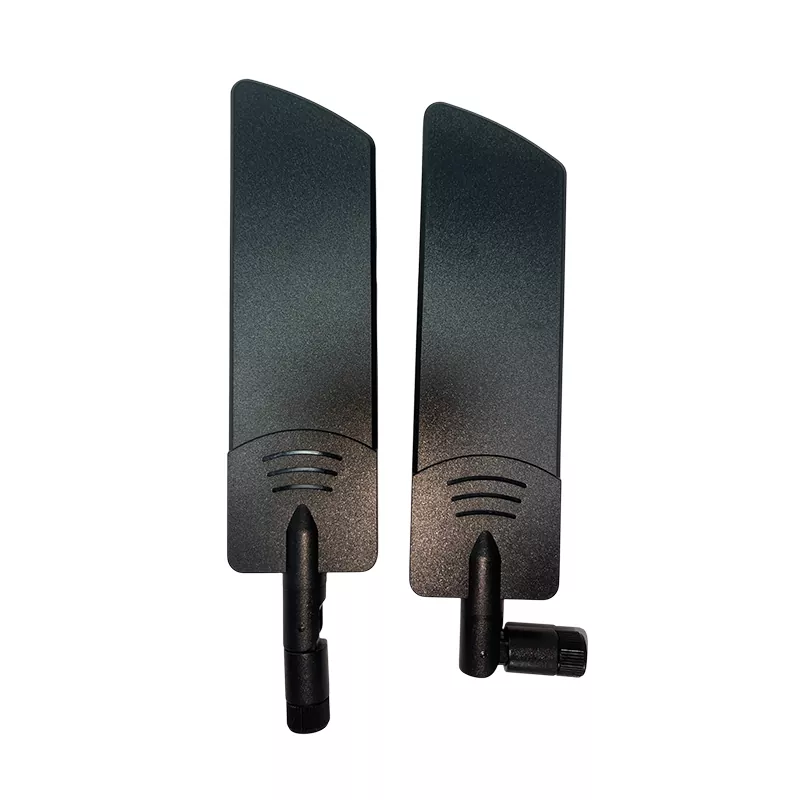

TP-Link marşrutlaşdırıcısının üstündə çıxarıla bilən qara rezin antena.

Professional Simsiz Rabitə:

İkitərəfli radio (UHF/VHF diapazonu), avtomobilə quraşdırılmış radio və dron video ötürmə antenası.

Əşyaların İnterneti (IoT):

NB-IoT/LoRa modul antenası, GPS yerləşdirmə terminalı.

Sənaye avadanlıqları:

Sənaye uzaqdan idarəetmə vasitələri (kranlar, AGV), sensor şəbəkə qovşaqları.

5. Məhdudiyyətlər və Mülahizələr

Aşağı səmərəlilik:

Miniatürləşdirmə məhdudiyyətlərinə görə radiasiya səmərəliliyi adətən yalnız 30%-60% təşkil edir (tam ölçülü antenalar üçün 80%-dən çox ilə müqayisədə).

Məhdud qazanc:

Aşağı qazanc xüsusiyyətləri ötürmə məsafələrinin qısalmasına səbəb olur (məsələn, dipol antenaları olan Wi-Fi marşrutlaşdırıcıları adətən ≤50 metr diapazonu əhatə edir).

Quraşdırma yeri həssasdır:

Hərtərəfliliyi təmin etmək üçün şaquli şəkildə quraşdırılmalıdır; metal səthlərə yaxın olduqda performans pisləşir (yer müstəvisi effekti).

Sabit tezlik diapazonu:

Fabrikdən çıxdıqdan sonra tezlik tənzimlənə bilməz; avadanlıq tezlik diapazonuna uyğun olaraq dəqiq model seçimi tələb olunur.

6. Seçim və İstifadə Tövsiyələri

Uyğun tezlik diapazonu:

Cihazın işləmə tezlik diapazonunu (məsələn, 315 MHz, 868 MHz, 2.4 GHz) təsdiqləyin və müvafiq rezonans antennasını seçin.

İnterfeys uyğunluğu:

Fiziki uyğunsuzluğun qarşısını almaq üçün cihazın interfeys növünü (məsələn, SMA kişi/qadın) yoxlayın.

Səhnə Uyğunlaşması:

Xarici avadanlıq IP67 mühafizə dərəcəsinə malik olmalıdır; avtomobildə quraşdırılmış avadanlıq vibrasiya əleyhinə dizaynı nəzərə almalıdır.

Performans Təkmilləşdirməsi:

Uzun mənzilli tələblər yüksək qazanclı antenna ilə əvəz edilə bilər, lakin bu, hərtərəfliliyi qurban verəcəkdir.

Xülasə: Qamçı antenası aşağı qiymətə, asan quraşdırmaya və möhkəm fiziki dayanıqlığa görə məişət elektronikasında və sənaye avadanlıqlarında üstünlük verilən simsiz cihazlarda qənaətcil və praktik həlli təmsil edir. Bununla belə, onun aşağı qazancı və dar bant genişliyi onun yüksək performanslı ssenarilərdə tətbiqini məhdudlaşdırır, buna görə də peşəkar xarici antenalar uzun məsafəli və ya yüksək etibarlı rabitə (məsələn, dron video ötürülməsi və ya baza stansiyaları kimi) üçün zəruri olaraq qalır.
