Yay antenası
Peşəkar Təchizatçı kimi Qianmu Communication fərdiləşdirilmiş yüksək dəqiqlikli spiral yaylı antenna xidmətləri təklif edir. Premium materiallardan hazırlanmışdır. Karbon polad nikel örtüklü Fosforlu bürüncdən hazırlanmışdır, o, müstəsna keçiriciliyə və korroziyaya davamlılığa malikdir. Biz etibarlııq. Çin İstehsalçısıBiz IoT, uzaqdan idarəetmə və simsiz rabitə modullarında geniş istifadə olunan prototipləşdirmədən kütləvi istehsala qədər bir nöqtədə həll təklif edirik.

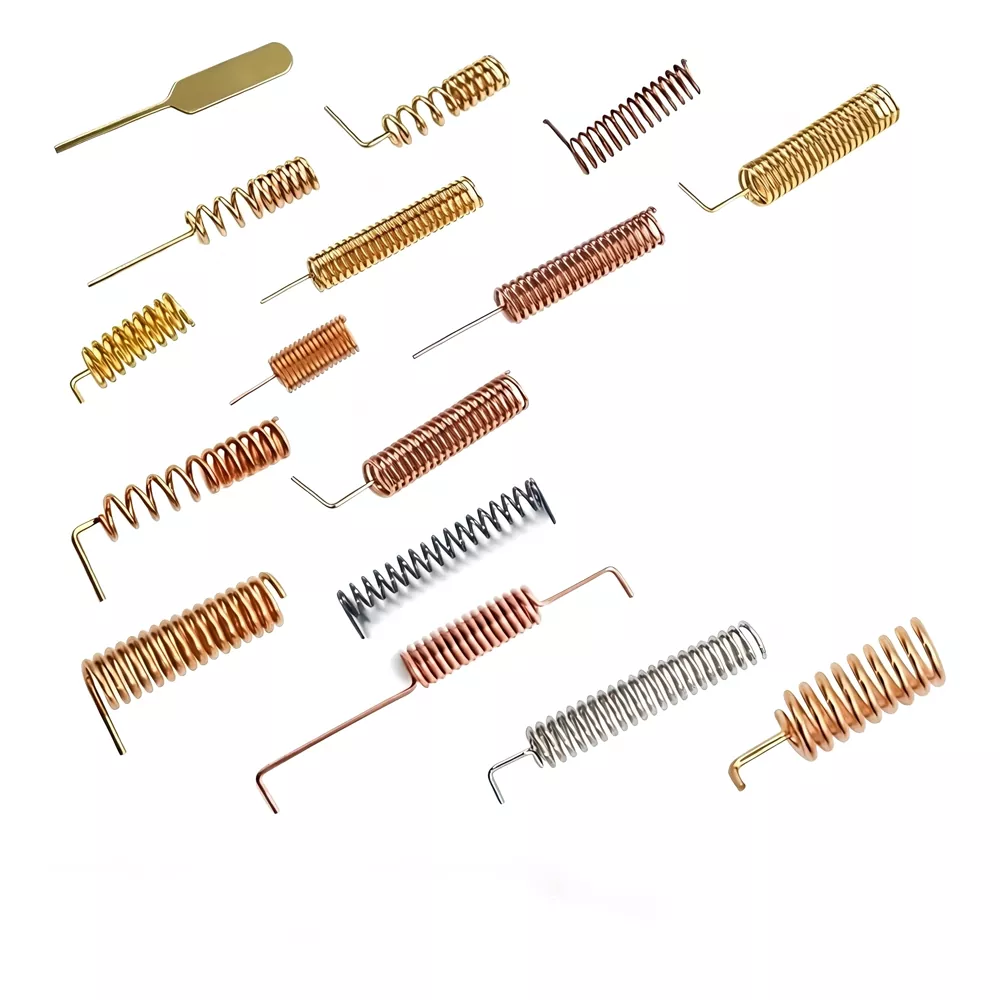

Yay antenası (həmçinin spiral antenna kimi tanınır) bir metal keçiricinin siqnal ötürülməsi üçün vasitə kimi spiral konfiqurasiya edilmiş metal keçiricidən istifadə edərək spiral yay formasına sarıldığı antenna quruluşudur. O, 50 ohm empedans dizaynına malikdir və üç əsas komponentdən ibarətdir: daxili mis məftil (siqnalların ötürülməsi və qəbulu üçün istifadə olunur), xarici qoruyucu məftil (xarici elektromaqnit müdaxiləsinin qarşısını almaq üçün nəzərdə tutulmuşdur) və xarici izolyasiya təbəqəsi (xarici tutum və endüktansın təsirlərinə qarşı mübarizə aparır). Bu komponentlər birlikdə güclü anti-müdaxilə performansına malik qapalı sistem təşkil edir.
Rabitə məhsulu antenalarının R&D, istehsalı və satışı üzrə ixtisaslaşmış peşəkar müəssisə olan Shenzhen Qianmu Communication Technology Co., Ltd. uzun illərdir ki, antenna sahəsi ilə dərindən məşğul olur və qlobal müştəriləri yüksək keyfiyyətli yay antenna həlləri ilə təmin etməyə sadiqdir.

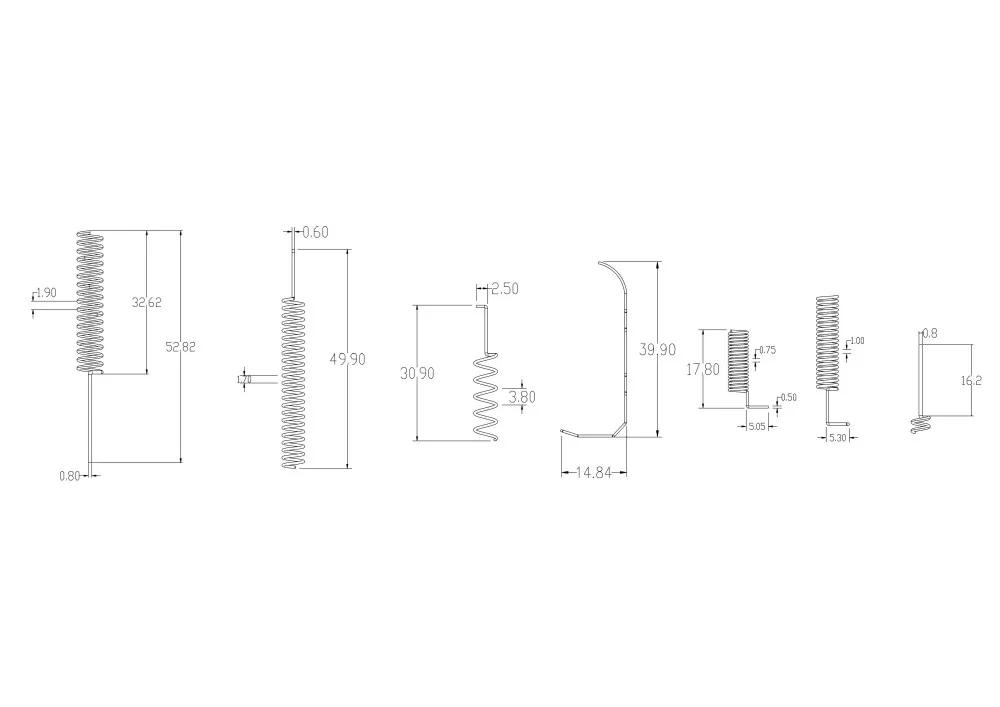

Texniki Spesifikasiyalar
Qianmu Communication yay antenası müxtəlif tətbiq ssenarilərinin tələblərinə cavab verən aşağı tezlikdən yüksək tezliklərə qədər bir çox tezlik diapazonunu əhatə edir. Əsas texniki parametrlər aşağıdakılardır:
|
Parametr elementi |
Spesifikasiya diapazonu |
|
Tezlik diapazonu |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
Qazanc |
0,8dBi ~ 3,5 dBi |
|
Empedans |
50 Omeqa |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Qütbləşmə |
Şaquli Polarizasiya / Dairəvi Polarizasiya |
|
Radiasiya nümunəsi |
Hərtərəfli |
|
Güc tutumu |
Maksimum 50W |
|
İşləmə temperaturu |
-40℃ ~ +85℃ |
|
Antena Effektivliyi |
35~ 80% (quraşdırma mühitindən asılıdır) |
|
Material |
Mis, Qızıl Kaplama, Nikel Kaplama və s. |

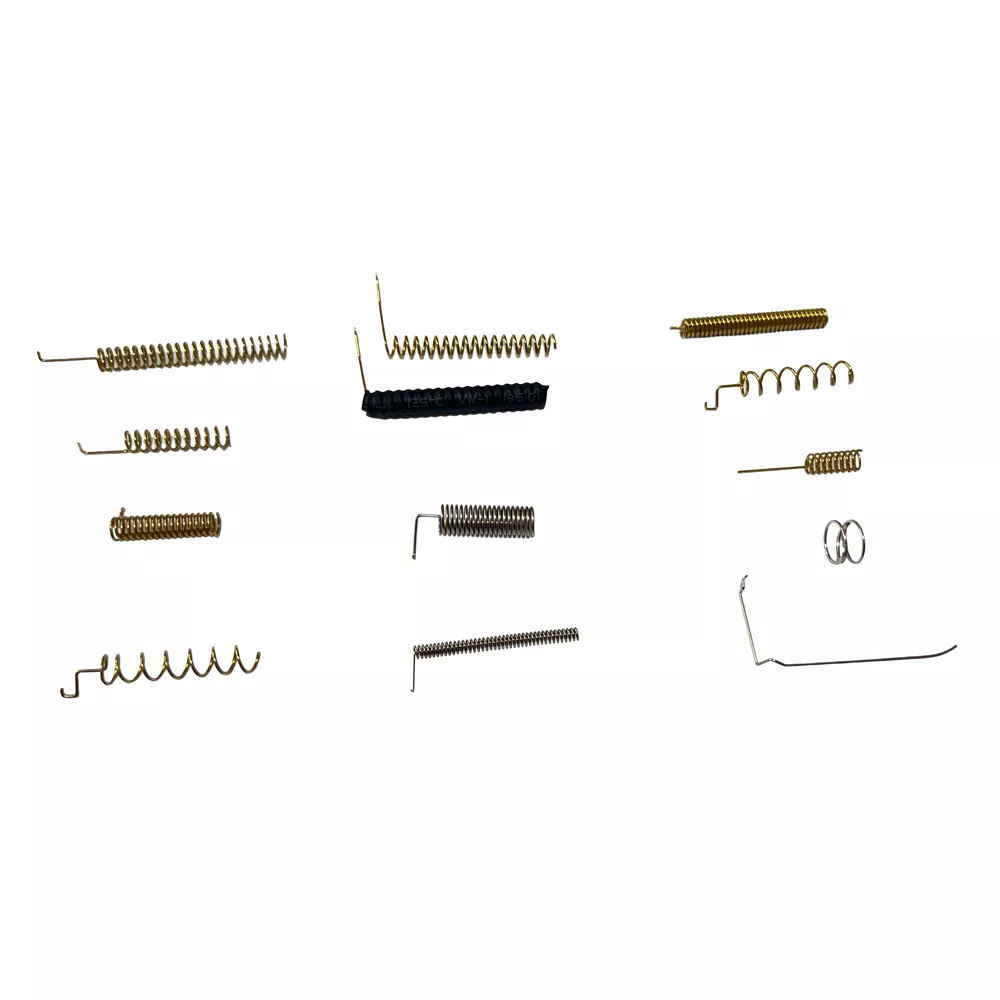

Tətbiq olunan Cihazlar

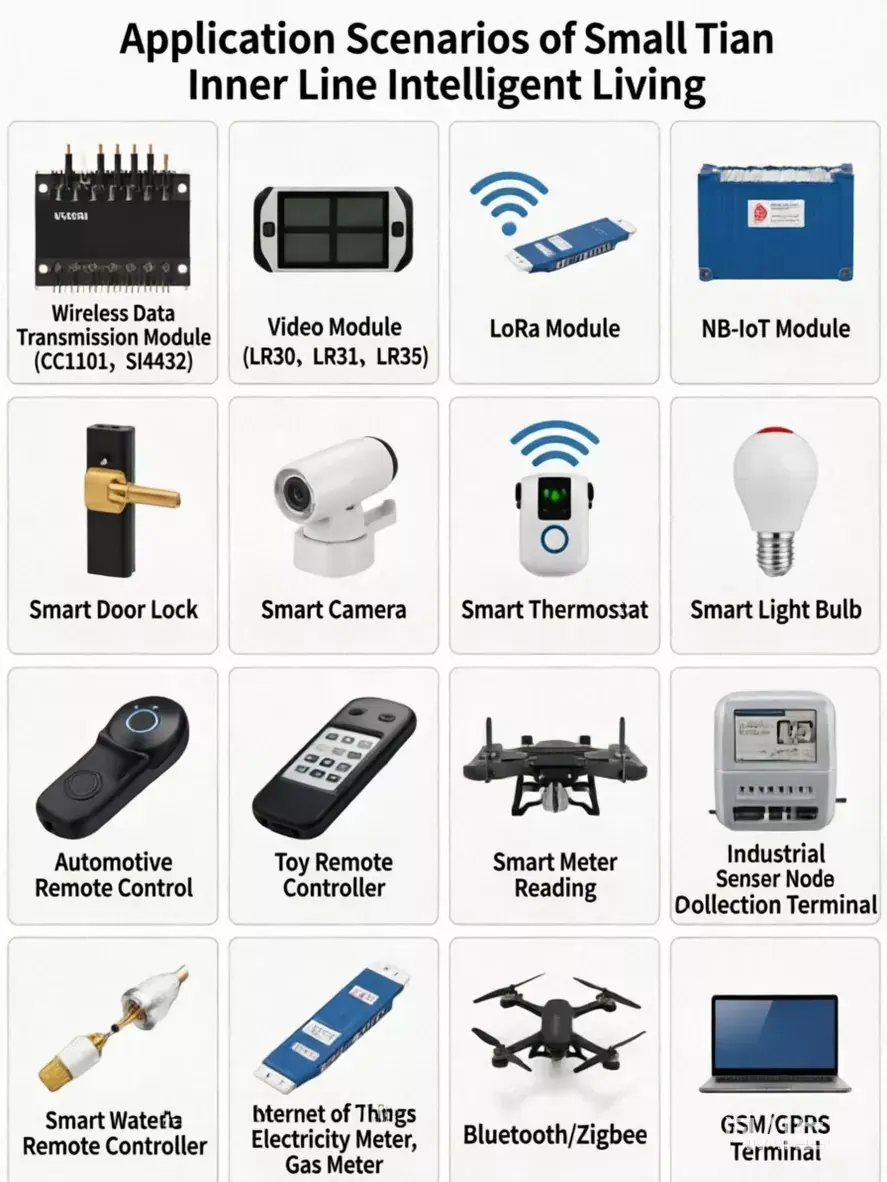

Qianmu rabitə yayı antenası aşağıdakı cihazlarda və ssenarilərdə geniş istifadə olunur:
Simsiz məlumat ötürmə modulu: CC1101, Si4432 və digər simsiz RF modulları
LoRa Modulları: LR30, LR31, LR36 və digər LoRa rabitə modulları
NB-IoT Modulu: NB-IoT simsiz rabitə terminalı
Ağıllı Ev Cihazları: Ağıllı qapı kilidləri, ağıllı kameralar, ağıllı termostatlar, ağıllı işıq lampaları və s.
Simsiz Uzaqdan İdarəetmə Qurğuları: Avtomobilin pult açarları, oyuncaq pultları, sənaye uzaqdan idarəediciləri və s.
IoT Terminalı: IoT sensor qovşaqları, məlumat toplama terminalları
Ağıllı Ölçmə: Ağıllı su sayğacları, elektrik sayğacları və qaz sayğacları
Bluetooth/Zigbee Modulu: Bluetooth simsiz rabitə, Zigbee şəbəkə cihazları
Drone Telemetry: Kiçik Dronlar üçün Məlumat Bağlantısı
GSM/GPRS Cihazları: GSM modemləri, uzaqdan monitorinq sistemləri
Rəqabətli məhsullarla müqayisə
|
Müqayisə maddəsi |
Qianmu Rabitə Yay Antenası |
PCB antenası |
Xarici çubuq antenası |
|
Qazanc |
0,8~3,5 dBi |
2~6 dBi |
Nisbətən Yüksək |
|
Hərtərəfli Performans |
★★★★★ Əla |
★★☆ Güclü İstiqamət |
★★★★ Yaxşı |
|
Ölçü |
★★★★ Kompakt |
★★★★★ Ultra kiçik |
★★☆ Böyük |
|
Anti-müdaxilə qabiliyyəti |
★★★★★ Güclü |
★★★ Orta |
★★★★ Nisbətən Güclü |
|
Quraşdırma Çevikliyi |
★★★★★ Çox Çevik |
★★★ Yalnız PCB-də sabitlənmişdir |
★★★ Xarici Quraşdırma Tələb olunur |
|
Xərc |
★★★★ Moderate |
★★★★★ Aşağı |
★★☆ Nisbətən Yüksək |
|
Dizayn Modifikasiyası |
★★★★ Flexible |
★★☆ PCB Remaking Tələb olunur |
★★★ Adi |
Qianmu Communication yay antenası hərtərəfli əhatə dairəsi, anti-müdaxilə qabiliyyəti, quraşdırma çevikliyi və ümumi qiymət arasında optimal tarazlıq yaradır və onu IoT və simsiz rabitə cihazları üçün ideal daxili antenna seçimi edir.

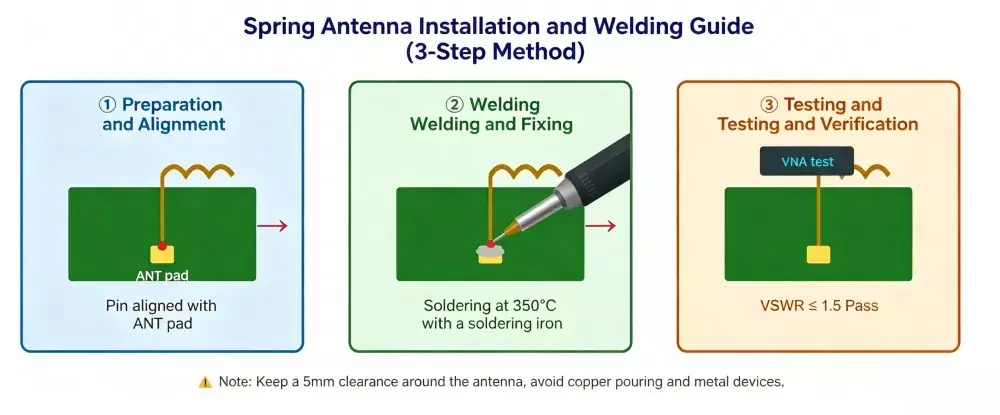

Quraşdırma Bələdçisi
Addım 1: Qaynaq üçün hazırlayın
Yay Antennasının sonundakı sancağı (adətən tək pin və ya lehim yastığı) PCB-də qorunan ANT lehim yastığı ilə hizalayın. Siqnalın düzgün ötürülməsini təmin etmək üçün lehim yastığı 50 ohm mikrostrip xətti və ya paralel dalğa ötürücü kimi RF qidalanma xəttinə qoşulmalıdır.
Addım 2: Qaynaq və Təmir
Qarmaqvari hissəni bükün və simsiz modulun ANT pininə birləşdirin, sonra lehimləmə prosesini etibarlı şəkildə tamamlayın. Standart səth montajı proseslərinə uyğun olduğu üçün təkrar lehimləmə tövsiyə olunur.
Addım 3: Yoxlama və Test

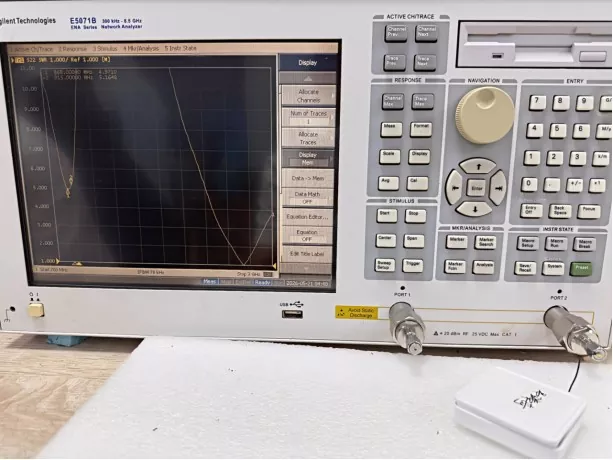

Lehimləmədən sonra gərginlik dayanıqlı dalğa nisbətini (VSWR) ölçmək üçün vektor şəbəkə analizatorundan istifadə edin və RF performansının tələb olunan spesifikasiyalara cavab verdiyini yoxlayın.
Qeydlər
1. Təmizlik zonasını qoruyun: Antenanın 5 mm radiusunda naqilləri yönləndirməkdən və metal komponentləri yerləşdirməkdən çəkinin; batareyanı və ya qoruyucu örtüyü dibdən 10 mm və ya daha çox hündürlükdə örtməyin.
2. 50Ω Transmissiya Xətti: RF çipini birbaşa eyni təbəqədəki mikrostrip və ya daxili təbəqədəki zolaq xətti ilə birləşdirin; kəskin empedans dəyişikliklərinin qarşısını almaq üçün künclərdə 45° çəngəllərdən istifadə edin.
3.Metaldan uzaq durun: Yaylı antennadan istifadə edərkən ilk addım antenanın metal materiallardan, o cümlədən dövrə lövhələrindəki yer təyyarələrindən, naqil izlərindən, batareyalardan, ekranlardan, metal qoruyuculardan və s. uzaq olmasını təmin etməkdir.
4. Ardıcıl Qaynaq İstiqaməti: Kütləvi istehsalda, antenanın qaynaq istiqamətinin seçim zamanı antenna istehsalçısı tərəfindən göstərilən qaynaq istiqamətinə uyğun olmasını təmin etmək vacibdir.
5. Sazlama və kənarlaşdırma: Əgər bütün plastik korpuslu cihazın elektromaqnit mühiti mürəkkəbdirsə, RF ucunda π-şəbəkəsi qorunub saxlanıla bilər və rezonans tezliyi 3 pF ilə 6,8 pF arasında dəyişən tənzimlənən kondansatör istifadə edərək incə tənzimlənə bilər.
Yay antenasını necə seçmək olar?
|
Seçim addımları |
Əsas Nöqtələr |
Təfərrüatlar |
|
1. Əməliyyat Tezliyini təsdiq edin |
Rabitə protokolu və tezlik diapazonu ilə antenanı seçin |
Ümumi tezlik diapazonları: • 315 MHz: Ənənəvi uzaqdan idarəetmə cihazları • 433 MHz: LoRa, ağıllı sayğaclar, sənaye pultları • 470/490 MHz: Sənaye IoT avadanlığı • 868/915 MHz: Avropa və Şimali Amerika üçün ISM diapazonları • 2,4 GHz: Wi-Fi, Bluetooth, CSM rabitə modulları: Zigbe. |
|
2. Qazanc tələbini qiymətləndirin |
Qazancını ötürmə məsafəsi ilə uyğunlaşdırın |
•Qısa məsafə (<100m): 0,8~2 dBi • Orta məsafə (100-500m): 2~3 dBi • Uzun məsafə (>500m): 3 dBi-dən yuxarı |
|
3. Quraşdırma Məkanını yoxlayın |
Ölçü və quruluşu PCB ilə uyğunlaşdırın |
1. Düzgün uzunluq və diametr seçmək üçün avadanlığın daxili məkanını ölçün. 2. Məhdud otaqlı məkanlarda kənar PCB montajı üçün əyilmiş tipli antenalar mövcuddur. |
|
4. Tətbiq mühitini qiymətləndirin |
Müdaxilə və korroziyaya qarşı qorunma |
1. Metal ekranlı avadanlıq: Dairəvi polarizasiya antenası tövsiyə olunur. 2. Rütubətli/açıq mühit: Antioksidləşmə üçün gümüş/qızıl örtük. |
|
5. Etibarlı Təchizatçı seçin |
Bir pəncərədən xüsusi istehsal xidməti |
Qianmu Communication peşəkar antenna fabriki və təchizatçısıdır, OEM və ODM-ni dəstəkləyir, antenna dizaynı, nümunə götürmə və kütləvi istehsal daxil olmaqla tam xidmət göstərir. |
Tez-tez verilən suallar
S1: Hansı daha yaxşıdır, yay antenası və ya PCB antenası?
A: Seçim xüsusi tətbiq tələblərindən asılıdır. Yay Antenna həlləri uzun məsafəli ötürmə (>100 metr), hərtərəfli əhatə dairəsi və çevik quraşdırma istiqamətləri tələb edən tətbiqlər üçün uyğundur, PCB antenaları isə ciddi ölçü və qiymət məhdudiyyətləri olan kompakt cihazlar üçün daha uyğundur. Qianmu Communication həm həllər təqdim edir, həm də müxtəlif layihə ehtiyaclarına əsaslanan peşəkar tövsiyələr təklif edir.
S2: Daha yüksək qazanc həmişə daha yaxşı antenna performansı deməkdirmi?
A: Mütləq deyil. Daha yüksək qazanc adətən siqnal konsentrasiyasını yaxşılaşdırır, lakin müəyyən istiqamətlərdə əhatə dairəsini azalda bilər. Optimal seçim ötürmə məsafəsini, əhatə dairəsi tələblərini və tətbiq mühitini nəzərə almalıdır. Qianmu Communication 0,8-dən 3,5 dBi-ə qədər müxtəlif qazanc variantları olan məhsullar təqdim edir.
3-cü sual: Antena fərdiləşdirilə bilərmi?
A: Bəli. Qianmu Communication müxtəlif tətbiq tələblərinə cavab vermək üçün tezlik tənzimlənməsi, ölçü modifikasiyası, material seçimi və əyilmə bucağının fərdiləşdirilməsi daxil olmaqla OEM/ODM fərdiləşdirmə xidmətləri təqdim edir.
S4: İşləmə temperaturu diapazonu nədir?
A: Qianmu Rabitə məhsulları -40 ℃ ilə + 85 ℃ arasında etibarlı şəkildə işləyir, əksər sənaye və istehlakçı tətbiqlərinin tələblərinə cavab verir.
S5: Empedans uyğunluğu tələb olunurmu?
A: Bəli. Standart empedans 50Ω-dir və praktik tətbiqlər optimal performansa nail olmaq üçün antenna və RF ötürücü portu arasında uyğun komponentləri tələb edə bilər. Qianmu Communication antenanın uyğunlaşdırılması və sazlanması üçün texniki dəstək təmin edir.
S6: Minimum sifariş miqdarı (MOQ) nədir?
A: Qianmu Communication prototip nümunələrindən və kiçik partiyalardan tutmuş geniş miqyaslı istehsala qədər çevik sifariş miqdarını dəstəkləyir. Ətraflı MOQ tələbləri üçün satış komandamızla əlaqə saxlayın.
