Metal ştamp antenası

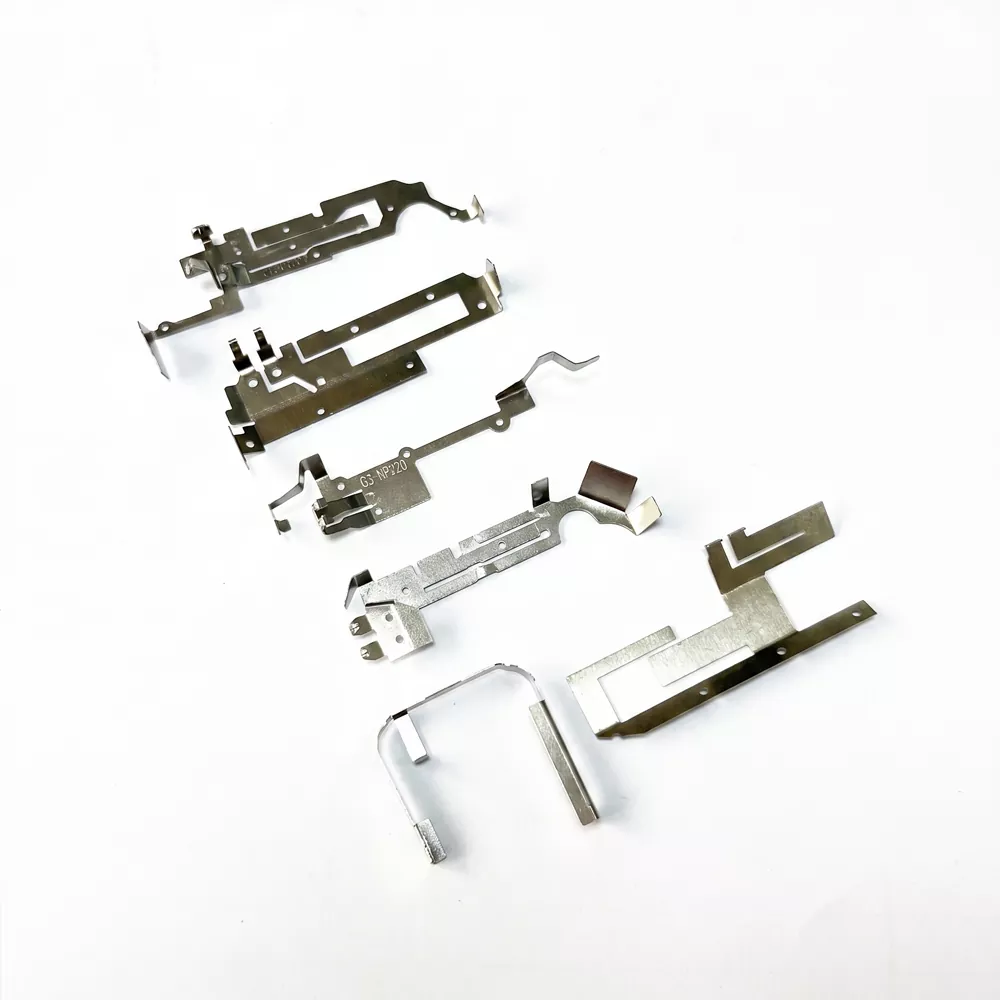

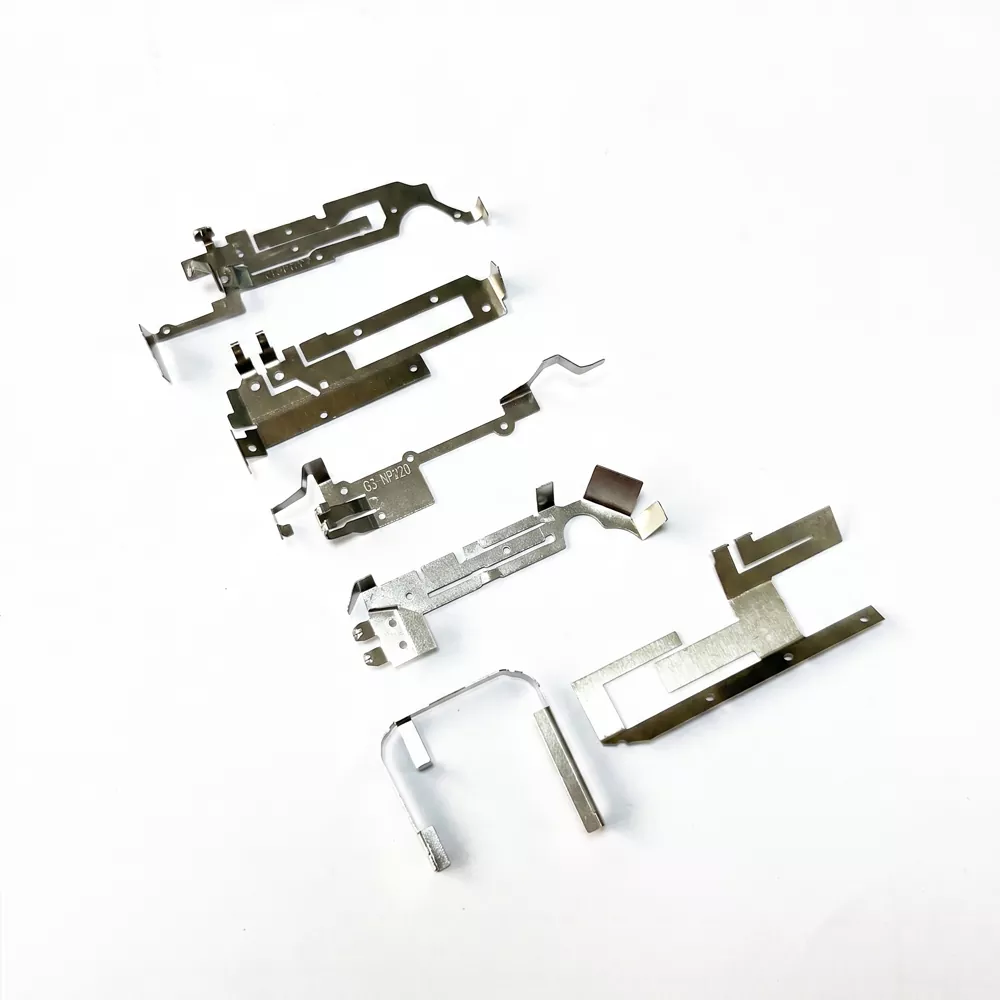

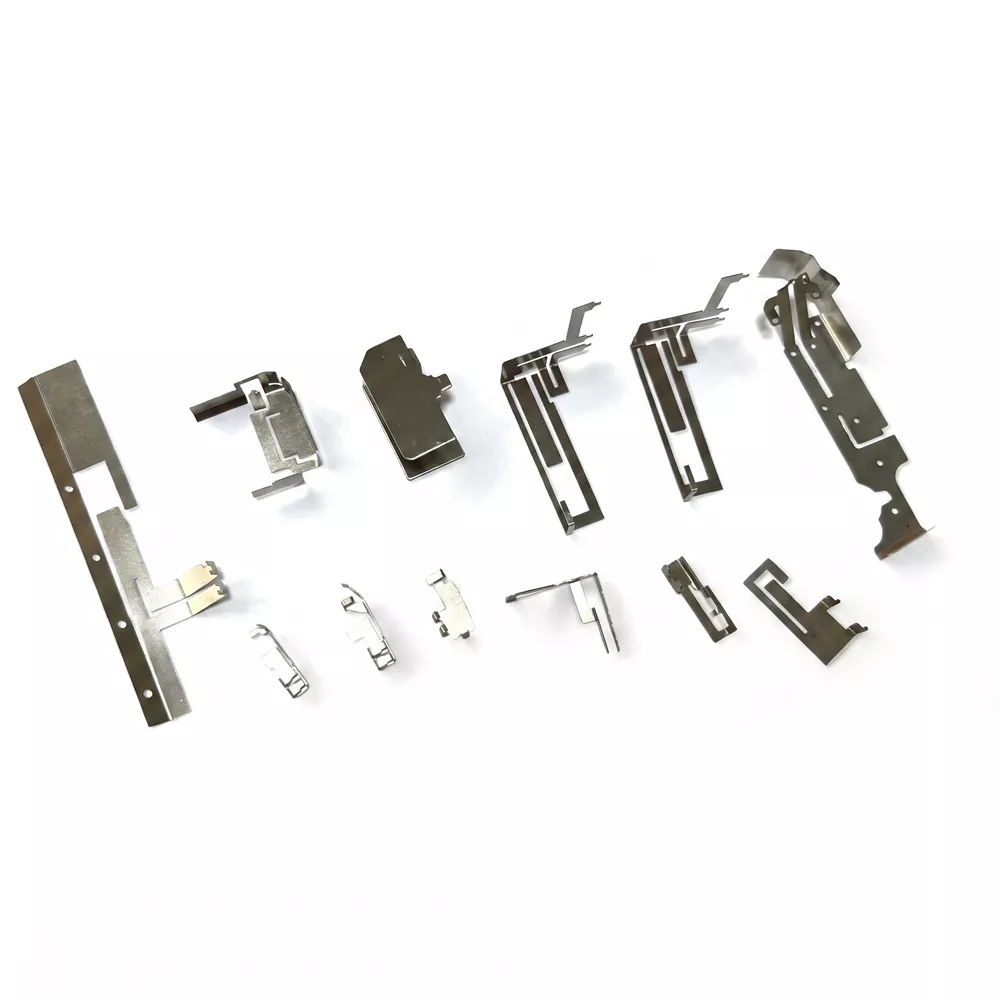

Metal Ştamp Antenası ultra nazik paslanmayan poladdan (SUS301 və ya SUS304 kimi) və ya mis ərintisi ilə dəqiq ştamplama prosesi ilə hazırlanmış RF komponentidir. Tipik olaraq qalınlığı 1 mm-dən azdır, o, əyri və ya qeyri-müntəzəm cihaz səthlərinə yaxından uyğunlaşmaq üçün nəzərdə tutulmuşdur ki, bu da onu kompakt elektron məhsullar üçün uyğun edir.

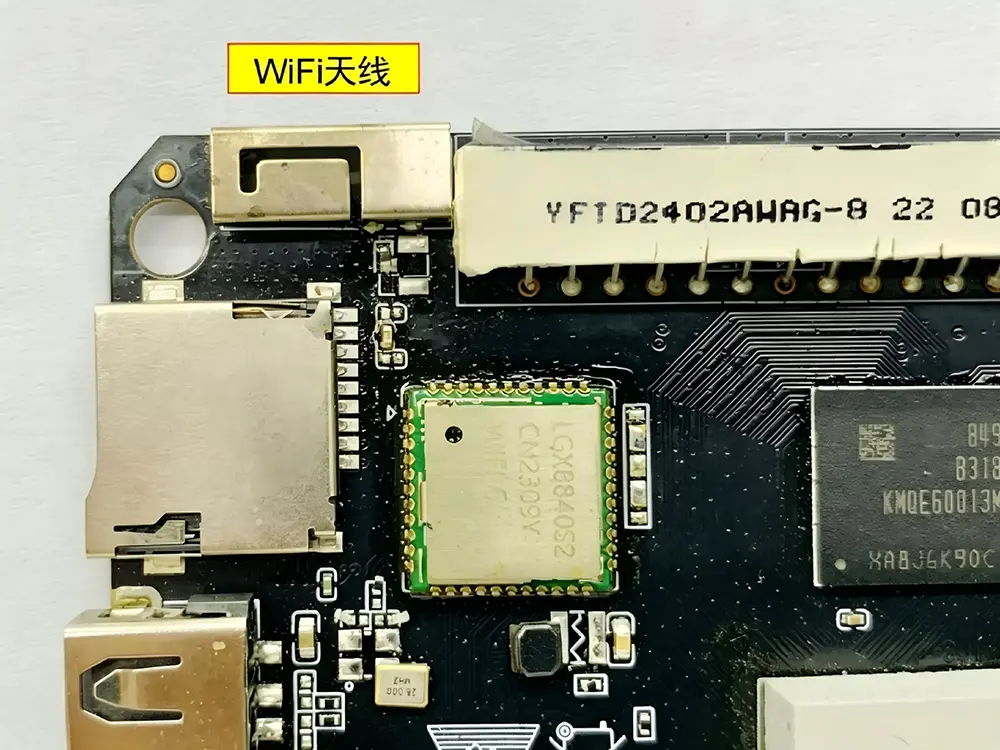

Bu antena diqqətlə hazırlanmış metal həndəsəsi ilə yaradılan elektromaqnit rezonans vasitəsilə işləyir. Quraşdırma zamanı alt təmas nöqtələri PCB antenna terminallarına basılır və lehimləmədən etibarlı elektrik əlaqəsi yaradır. Yay təmas strukturu elastik deformasiya vasitəsilə mexaniki gərginliyi udmaqla, təkrar montaj və vibrasiya şəraitində uzunmüddətli dayanıqlığı dəstəkləyərək sabit siqnal ötürülməsini təmin edir.

Əsas Texniki Spesifikasiyalar

Metal Stamp Antenna idarə olunan empedans və sabit mexaniki təmas performansı ilə kompakt RF tətbiqləri üçün nəzərdə tutulmuşdur.

Standartlaşdırılmış Test Şərtləri

Məlumatların ardıcıllığını təmin etmək üçün bütün RF və mexaniki parametrlər aşağıdakı standartlaşdırılmış şərtlər altında ölçülür:

Empedans və VSWR Ölçmə

50Ω istinad sistemi ilə kalibrlənmiş Vektor Şəbəkə Analizatoru (VNA) istifadə edərək sınaqdan keçirilmişdir.

RF Performans Mühiti

Ölçmələr standart istinad yer müstəvisi ilə boş məkanda və ya yarı anekoik mühitdə aparılır.

Mexanik təmas testi

Antena müəyyən edilmiş təmas hündürlüyü və idarə olunan təzyiq gücü ilə standart PCB yastiqciq planına quraşdırılmışdır.

Tezlik Ölçmə Vəziyyəti

Detuning effektlərini nəzərə almaq üçün nümayəndəli cihaz korpusunda quraşdırıldıqdan sonra mərkəz tezliyi qiymətləndirilir.

Temperatur Test Vəziyyəti

Davamlı elektrik monitorinqi altında -40 ℃ ilə + 85 ℃ arasında istilik velosipedi aparılır.

Tətbiq olunan Cihazlar və Tətbiq Ssenariləri

Əsas satış nöqtəsi: Niyə Hardware Yay Antennasını Seçməlisiniz?

Kosmosa Effektiv Dizayn

Onun aşağı profilli strukturu əyri və ya qeyri-müntəzəm səthlərə uyğunlaşaraq, batareyalar və digər komponentlər üçün daxili məkanı maksimum dərəcədə artırmağa kömək edir.

Xərc baxımından səmərəli montaj

PCB kontaktlarına press-fit bağlantısı lehimləmə proseslərini aradan qaldırır, toplu istehsalda montaj vaxtını və istehsal xərclərini azaldır.

Mexanik Davamlılıq

Elastik kontakt strukturu vibrasiya, zərbə və təkrar mexaniki stress altında sabit elektrik performansını saxlayır.

Dəqiq Yerləşdirmə Dizaynı

Möhürlənmiş hizalama delikləri (dəyirmi və yarıqlı) avtomatlaşdırılmış montaj zamanı antenanın qidalanma nöqtəsi ilə PCB arasında dəqiq yerləşdirməni təmin edir.

Quraşdırma təlimatı və mühəndislik tövsiyələri

Aşağıdakı quraşdırma təlimatları Shenzhen Qianmu Communication Technology Co., Ltd. tərəfindən sistem səviyyəsində tətbiqlərdə Metal Stamp Antennasının optimal performansını təmin etmək üçün təqdim olunur.

1. Yerləşdirmə Dizaynı

Antenanın strukturunda ən azı iki hizalama çuxuru hazırlayın: birincil yerləşdirmə üçün bir dairəvi dəlik və ikincil düzülmə üçün bir uzunsov çuxur. Quraşdırma zamanı mexaniki dayanıqlığı təmin etmək üçün məsafə kifayət qədər olmalıdır.

2. Təmizləmə tələbləri

Şüalanma elementini ətrafdakı metal komponentlərdən və keçirici materiallardan uzaq saxlayın. Yaxınlıqdakı strukturların yaratdığı detuning təsirlərini minimuma endirmək üçün müvafiq təmizlik zonası saxlanılmalıdır. Sabit montaj üçün yapışqan fiksasiya istifadə edilə bilər.

3. Təzyiq Nəzarəti ilə əlaqə saxlayın

Yay terminalı ilə PCB qidalandırma yastığı arasındakı əlaqə qüvvəsi müəyyən edilmiş mexaniki diapazonda idarə edilməlidir. Qeyri-kafi təzyiq RF kontaktının sabitliyinə təsir edə bilər, həddindən artıq təzyiq isə kontakt strukturunun daimi deformasiyasına səbəb ola bilər.

4. Sistem Səviyyəsində Tuning

Son cihaza yığıldıqdan sonra antenanın performansı korpus və ətrafdakı komponentlərlə birləşmə səbəbindən dəyişə bilər. Sistem səviyyəsində rezonans dəqiqliyini təmin etmək üçün vektor şəbəkə analizatorundan (VNA) istifadə edərək son tənzimləmə tövsiyə olunur.

Doğru Aparat Yay Antennasını Necə Seçmək olar?

Metal ştamp antenası seçərkən, qiymətləndirmə aşağıdakı əsas dizayn amillərinə əsaslanmalıdır:

Mövcud Cihaz Məkanı

Korpusun daxili yerini ölçün və düzgün mexaniki uyğunluğu təmin etmək üçün müvafiq uzunluq, en və qalınlığa malik antenanı seçin.

Əməliyyat tezliyi və bant genişliyi

Hədəf rabitə diapazonunu müəyyən edin (məsələn, WiFi, Bluetooth və ya sub-GHz IoT diapazonları). Dar diapazonlu dizaynlar üçün antenanın performansı inkişaf zamanı struktur tənzimləmə vasitəsilə dəqiq tənzimlənə bilər.

Tətbiq mühiti

Avtomobil, açıq və ya sənaye istifadəsi üçün, korroziyaya davamlılığı və temperatur sabitliyini yaxşılaşdırmaq üçün SUS304 və səth örtük kimi material seçimi tövsiyə olunur.

PCB və montaj dizaynı

PCB-də qidalanma nöqtəsinin düzgün hizalanmasını təmin edin. Montajın ardıcıllığını və kütləvi istehsal məhsuldarlığını yaxşılaşdırmaq üçün uyğun montaj strukturunu (basın uyğun və ya yay kontakt dizaynı) seçin.

Niyə Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd simsiz cihazlar üçün Metal Stamp Antenna həllərinin dizaynı və istehsalına diqqət yetirir, OEM/ODM inkişafını və müxtəlif RF tətbiqləri üçün fərdiləşdirilmiş antenna strukturlarını dəstəkləyir.

Evdə istehsal qabiliyyəti

Dəqiq ştamplama və alətlər daxili olaraq idarə olunur, sabit istehsal ardıcıllığını və miqyaslana bilən məhsulu təmin edir.

Tətbiqə əsaslanan Fərdiləşdirmə

Antena strukturları müxtəlif cihaz və qapaq tələblərinə uyğun olaraq həndəsə, elastiklik və səth müalicəsi baxımından tənzimlənə bilər.

Proses Səviyyəsində Keyfiyyətə Nəzarət

Mexanik etibarlılıq və RF performansı təmas sabitliyi və elektrik konsistensiyasının yoxlanılması da daxil olmaqla istehsal boyu yoxlanılır.

İnkişaf zamanı mühəndislik dəstəyi

Texniki yardım, PCB və sistem səviyyəsində inteqrasiya təlimatı da daxil olmaqla, prototipləşdirmədən kütləvi istehsala qədər mövcuddur.

Tez-tez verilən suallar

S1: Metal klipsli antenanın siqnal səmərəliliyi necədir?

A: Kompakt ölçüsünə görə səmərəlilik adətən 30%-dən 50%-ə qədər dəyişir. Ağıllı ev cihazları kimi qısa mənzilli və xərclərə həssas tətbiqlər üçün uyğundur. Uzunmüddətli tələblər üçün Qianmu Communications həmçinin optimallaşdırılmış antenna həlləri təqdim edir.

2-ci sual: Lehimləmə qapağı PCB-yə sıxılıbsa və kontakt zəifdirsə, mən nə etməliyəm?

A: Quraşdırma zamanı düzgün PCB yastığı hündürlüyünə və uyğun armatur təzyiqinə əmin olun. Yay quruluşu sabit təmas üçün nəzərdə tutulmuşdur və standart sınaq göndərilməzdən əvvəl aparılır.

3-cü sual: Kiçik partiyalı seçməni dəstəkləyirsinizmi?

A: Tam dəstək. Peşəkar Metal Stamp Antenna təchizatçısı olaraq, biz Ar-Ge mərhələsində tələbləri başa düşürük və layihənizin təsdiqini tez bir zamanda inkişaf etdirməyə kömək etmək üçün çevik prototipləşdirmə xidmətləri təklif edirik.

4-cü sual: Metal ştamp antennasının işinə nə təsir edir?

 A: Performans əsasən PCB düzümü, yer ölçüsü, ətrafdakı metal və korpus strukturundan təsirlənir.

S5: Quraşdırıldıqdan sonra niyə tezlik dəyişir?

Cavab: Metal ətraf və mənzil materialları rezonansı azalda bilər, son sistem səviyyəsində tənzimləmə tələb olunur.

6-cı sual: Zəif əlaqə performansına nə səbəb olur?

A: Yanlış PCB pad hündürlüyü və ya qeyri-kafi yay təzyiqi elektrik sabitliyinə təsir göstərə bilər.

S7: Prototipləşdirməni dəstəkləyirsinizmi? A: Bəli, həm nümunə istehsalı, həm də kiçik partiyalı fərdiləşdirmə R&D təsdiqi üçün dəstəklənir.
