2G/3G/4G LTE Antenna

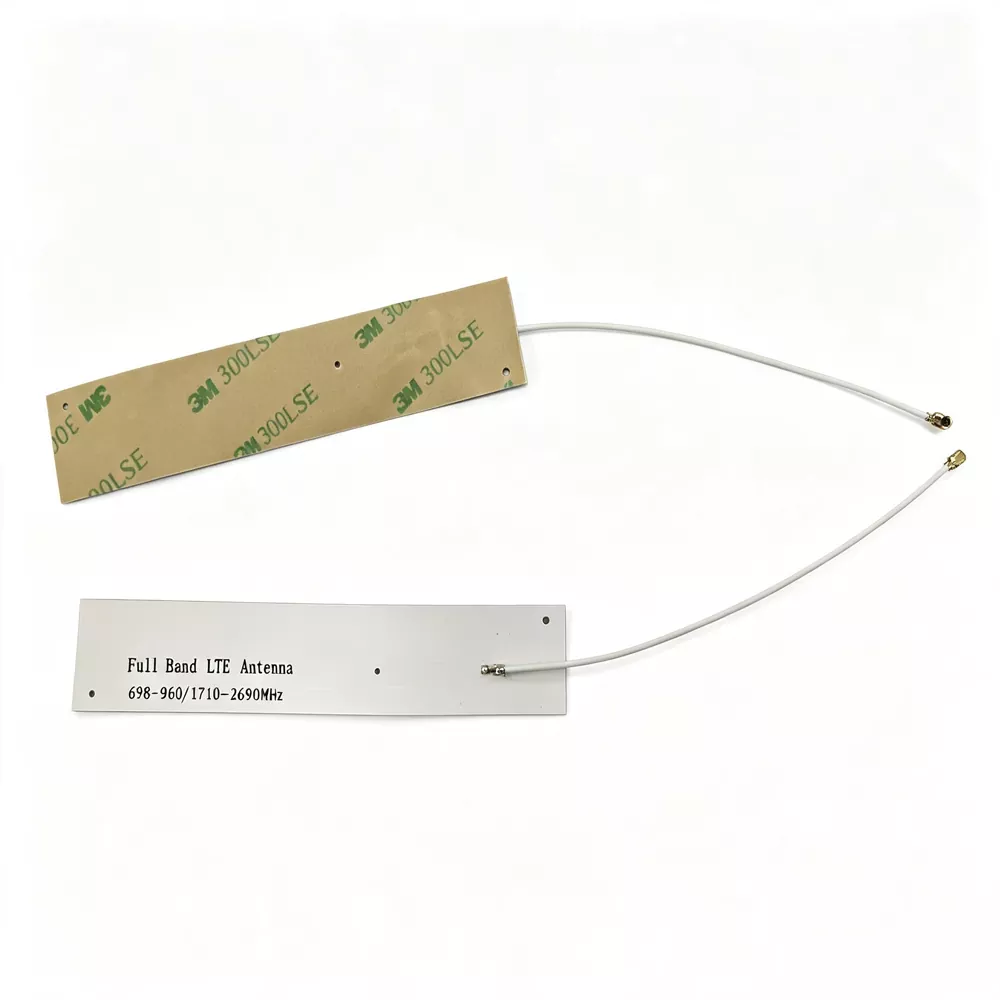

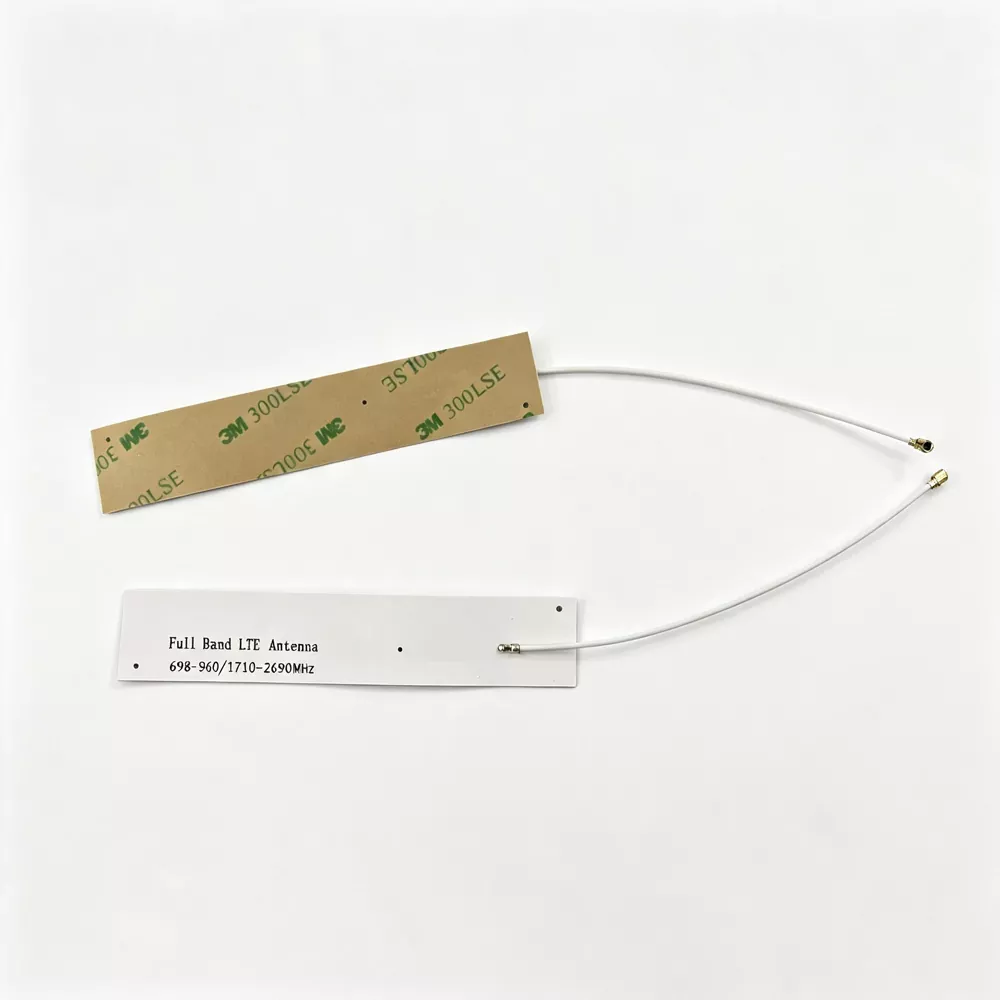

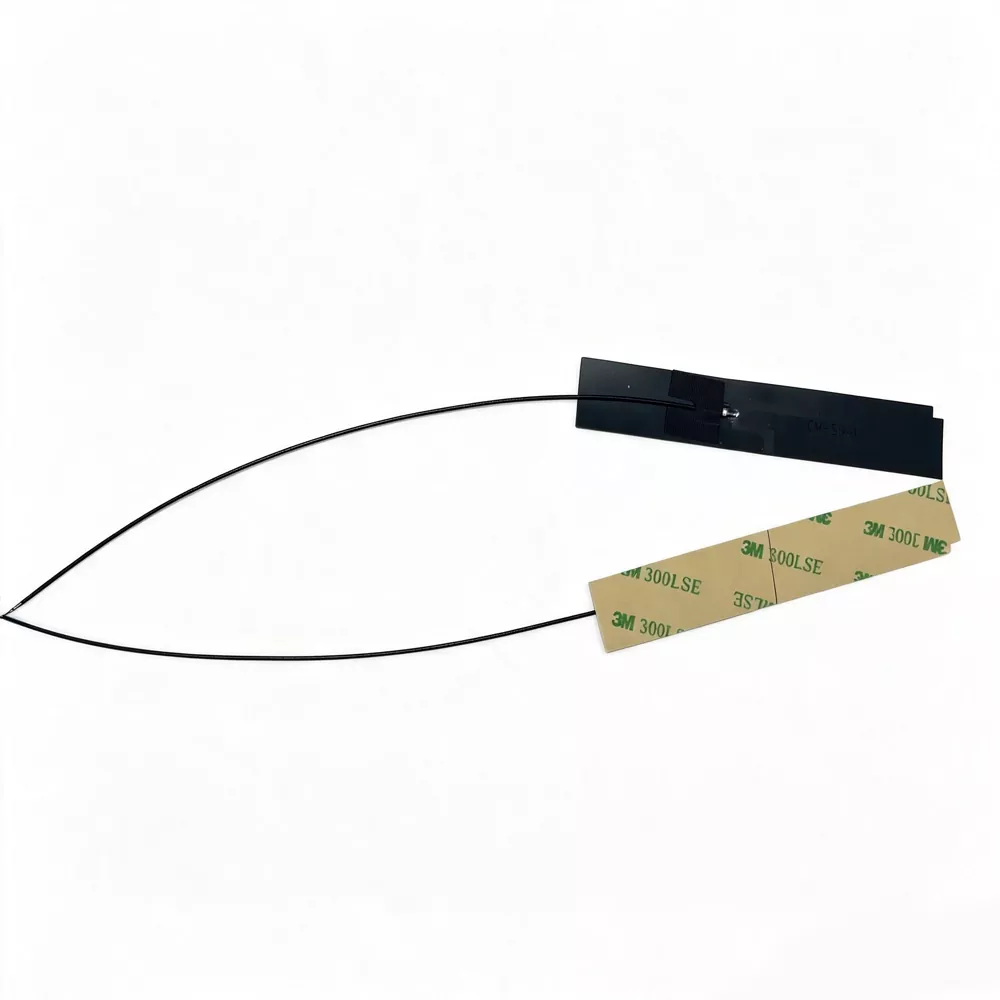

2G/3G/4G LTE antenası yüngül, çevik və əyilə bilən daxili tam diapazonlu mobil rabitə antenasıdır. Ümumi səthə quraşdırılmış antenadan fərqli olaraq, bu məhsul FPC çevik dövrə lövhəsi + koaksial birbaşa lehimləmə prosesindən istifadə edir. Antena yüngül, nazik, yumşaqdır və əyri səthə və cihazın içərisindəki dar yuva boşluğuna sərbəst şəkildə yerləşə bilər. O, 2G GSM, 3G WCDMA və 4G LTE çox şəbəkəli siqnal ötürülməsi və qəbulunu dəstəkləyir. Bu, kiçik daxili məkan, zəif siqnal, qeyri-sabit təmas və cihazın zəif vibrasiya müqaviməti kimi sənaye ağrılı nöqtələrini geniş şəkildə həll edən, hazırda kiçik smart iot cihazları üçün quraşdırılmış rabitə antennasının üstünlük təşkil etdiyi növüdür.

Əməliyyat prinsipi

Bu 2G/3G/4G LTE antenası FPC qaynaqlı koaksial antenna çevik mikrostripli osilator massivinin radiotezlik prinsipi əsasında işləyir və siqnalları koaksial qorunan qidalandırıcılarla ötürür. Üç hissəyə bölünür: siqnal radiasiya təbəqəsi, izolyasiya substratı təbəqəsi və qorunan ötürücü təbəqə. İş məntiqi sabit və səmərəlidir:

• Rf şüalanma prinsipi: FPC lövhəsinin səthi çox zolaqlı osilator xətlərini dəqiq şəkildə aşır, 2G/3G/4G tam zolaqlı rezonans nöqtələrinə dəqiq uyğun gəlir, zolaq ölü zonaları yoxdur, ölçülmüş tam zolaqlı dayanıqlı dalğa nisbəti sabitdir ≤1,5, siqnalın əks olunması itkisi son dərəcə aşağıdır.

• Qaynaqlanmış ötürmənin üstünlükləri: Koaksial xətt və FPC osilator lövhəsi yüksək temperaturda qalay lehimləmə üsulu ilə bir hissədə formalaşır. Ümumi pərçimlənmiş və sıxılmış quruluşla müqayisədə, ölçülmüş seysmik performans 85% yaxşılaşdırılır və uzunmüddətli vibrasiya mühitində sıfır kontakt tökülməsi və sıfır siqnalın kəsilməsi var.

• Qoruyucu anti-müdaxilə mexanizmi: RG1.13 koaksial xəttin iki qatlı qoruyucu quruluşu elektromaqnit səs-küyünü CPU, enerji təchizatı və avadanlığın əsas lövhəsinin çipindən effektiv şəkildə təcrid edir. Avadanlığın daxili müdaxilə mühitində ölçülən siqnal qəbulunun həssaslığı 3-5 dB artır.

• Çox yönlü şüalanma xüsusiyyətləri: Planar çoxistiqamətli ötürmə və qəbul dizaynı cihazın qapalı qabığının və metal korpusunun bloklandığı ssenarilərdə sabit siqnal çıxışını təmin edə bilər və iot cihazının xarici şəbəkəsinin müvəffəqiyyət dərəcəsinin 28% artaraq ölçüldüyü.

Quraşdırma və İstifadə Bələdçisi

Bu FPC antenası daxili quraşdırılmış quraşdırmadır, istifadəsi asandır, kütləvi istehsal montajı üçün uyğundur və peşəkar sazlama tələb etmir. Addımlar aşağıdakı kimidir:

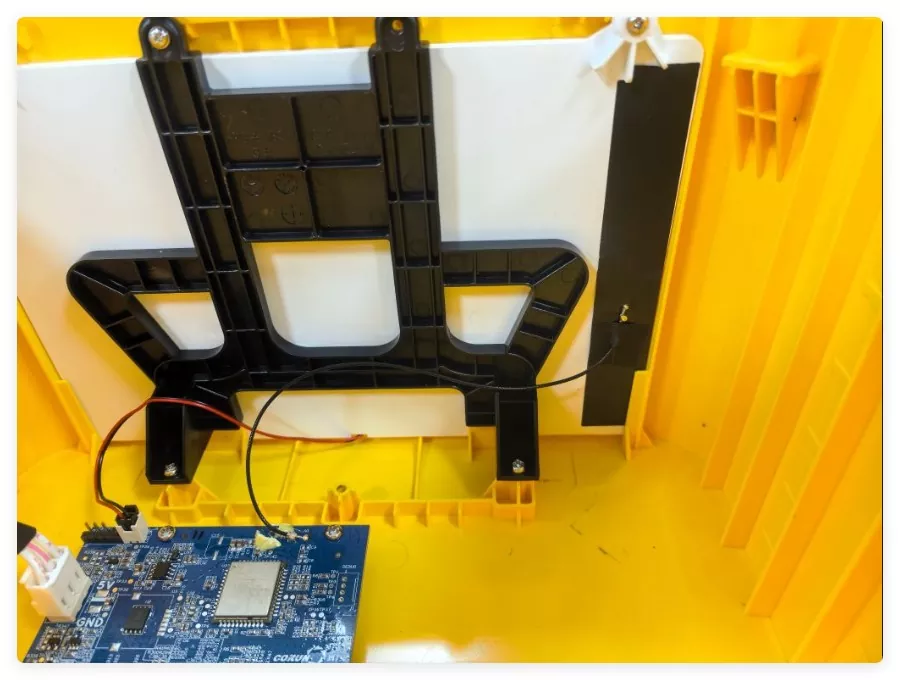

1. Məkan seçimi: Siqnalın bloklanması və müdaxilənin qarşısını almaq üçün cihazın içərisində anakart çipindən, enerji təchizatından və metal korpusdan uzaqda açıq sahə seçin.

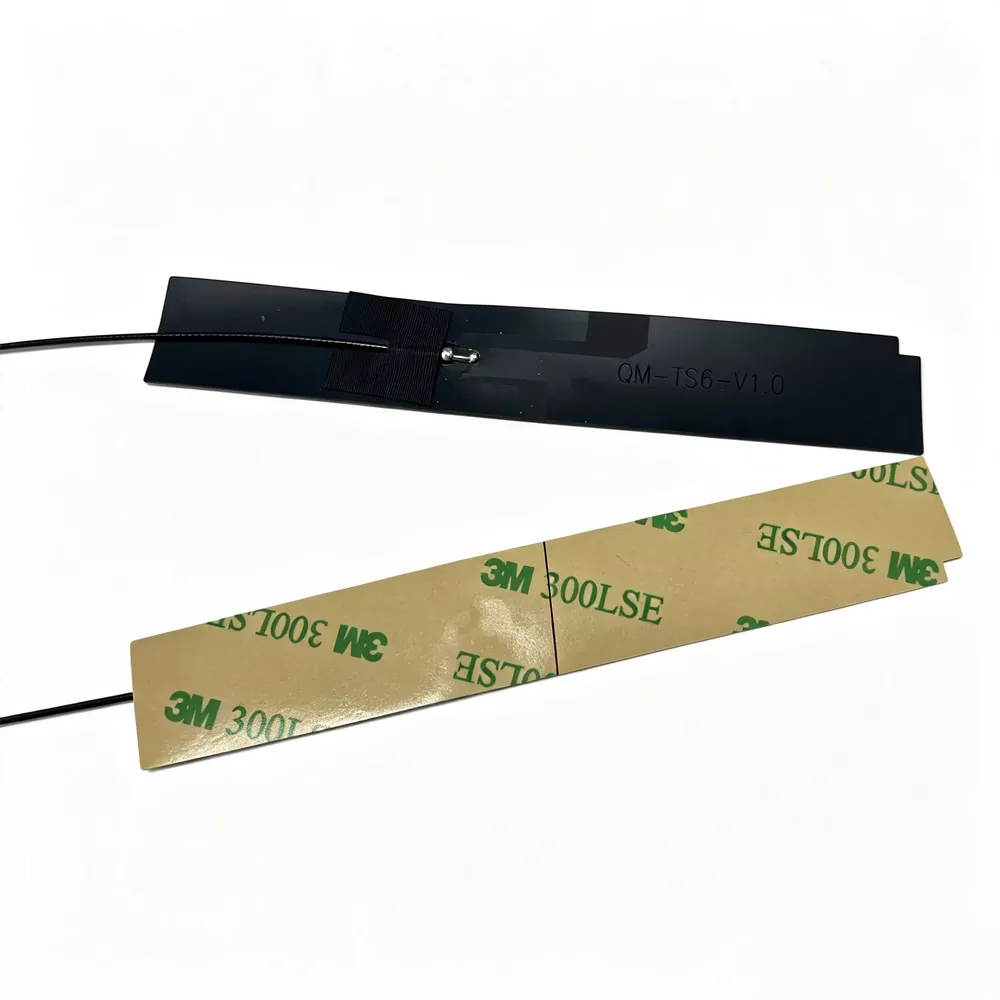

2. Yerləşdirin və düzəldin: Antenanın arxası yüksək möhkəmliyə malik 3M yapışdırıcı ilə təchiz olunub. Cihazın daxili divarındakı toz və yağ ləkələrini təmizlədikdən sonra onu düz və möhkəm şəkildə yerləşdirin və cihazın əyri səthinə uyğunlaşdırmaq üçün lazım olan qədər əyin.

3. İnterfeys docking: Arxa tərəfdəki IPEX/SMA interfeysini cihazın modulunun antena yuvasına dəqiq şəkildə qoşun və naqilin şiddətlə çəkilməsinin qarşısını almaq üçün onu yumşaq bir şəkildə bərkidin.

4. Telin təşkili: Sıxılma, əyilmə və ya ölü qıvrılmaların qarşısını almaq və siqnala təsir edə biləcək qoruyucu təbəqənin zədələnməsinin qarşısını almaq üçün artıq naqillər səliqəli şəkildə saxlanmalıdır.

5. Yandırma testi: Quraşdırma tamamlandıqdan sonra bütün 2G/3G/4G şəbəkə siqnallarının normal qəbul edildiyini yoxlamaq üçün gücü yandırın və şəbəkəyə qoşulun və sonra kütləvi istehsalın mümkün olduğunu yoxlayın.

Tez-tez verilən suallar

S1: Bu 2G/3G/4G LTE antenası FPC qaynaqlı koaksial antenna istifadə üçün əyilə bilərmi?

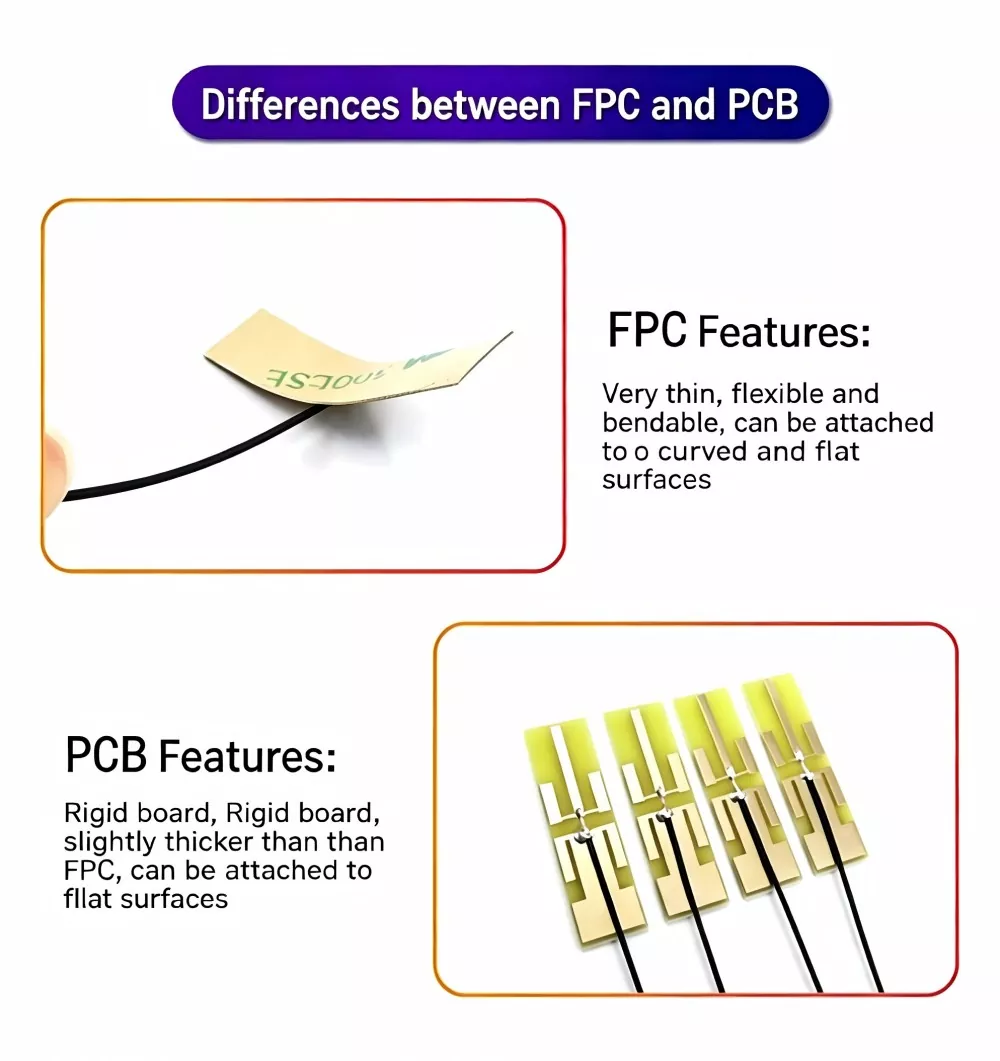

A1: Bəli. Məhsul sərbəst şəkildə əyilə bilən və əyri səthlərə quraşdırıla bilən çevik FPC əsas materialından hazırlanmışdır. O, cihazın kiçik daxili sahəsinə uyğun gəlir və normal əyildikdə qırılmayacaq və siqnal performansına təsir göstərməyəcək.

S2: Siz xüsusi kabel uzunluqlarını və interfeys növlərini dəstəkləyirsinizmi?

A2: Tam dəstəklənir. Mənbə Fabriki olaraq, 10 sm-dən 50 sm-ə qədər dəyişən xətt uzunluqları, SMA, BNC, IPEX, LOGO silk-ekran və ölçülü incə tənzimləmə kimi dəyişdirilə bilən interfeyslər dəstəklənir.

3-cü sual: Lehimləmə prosesinin adi yapışdırılmış antena ilə müqayisədə üstünlükləri hansılardır?

A3: Bir parçada koaksial xətt qaynağı, boş boşluq yoxdur, daha güclü zərbə müqaviməti, dartılma müqaviməti, yaşlanma əleyhinə performans, avadanlıq vibrasiyası, siqnal titrəməsi və yüksək temperatur mühitində zəif təmas problemlərini tamamilə həll edir, sərt sənaye və avtomobil ssenariləri üçün daha uyğundur.
