Çevik Çaplı Dövrə Antenası (FPC)

FPC antenası nədir?

FPC antenası və ya Flexible Printed Circuit Antenna (FPC) öz substratı kimi çevik PI və PET filmlərindən istifadə edir və antenna dövrələri yaratmaq üçün aşındırma və çap yolu ilə hazırlanır. Yüngül, nazik, çevik və əyilə bilən xüsusiyyətlərə malikdir və əyri səthlərə uyğunlaşmağa imkan verir. Onun qalınlığı 0,03 ilə 0,2 mm arasında dəyişir, çəkisi isə 1 qramdan azdır. Antenna simsiz siqnalları ötürə və qəbul edə bilər və 2,4 GHz, 5 GHz və 5,8 GHz tezlik diapazonlarını əhatə edən WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT və LoRa daxil olmaqla protokollarla uyğun gəlir. Qianmu Communications, illərlə dərin sənaye təcrübəsi olan peşəkar FPC antenna istehsalçısıdır. Biz üç mikrodalğalı yankısız kamera ilə təchiz olunmuşuq və ondan çox xüsusi Ar-Ge personalımız var ki, bu da bizə antenna həllinin dizaynından kütləvi istehsala qədər bir pəncərə xidmətləri göstərməyə imkan verir.

Əsas satış nöqtəsi

Ultra nazik və çevik, məkanda sərbəstdir.

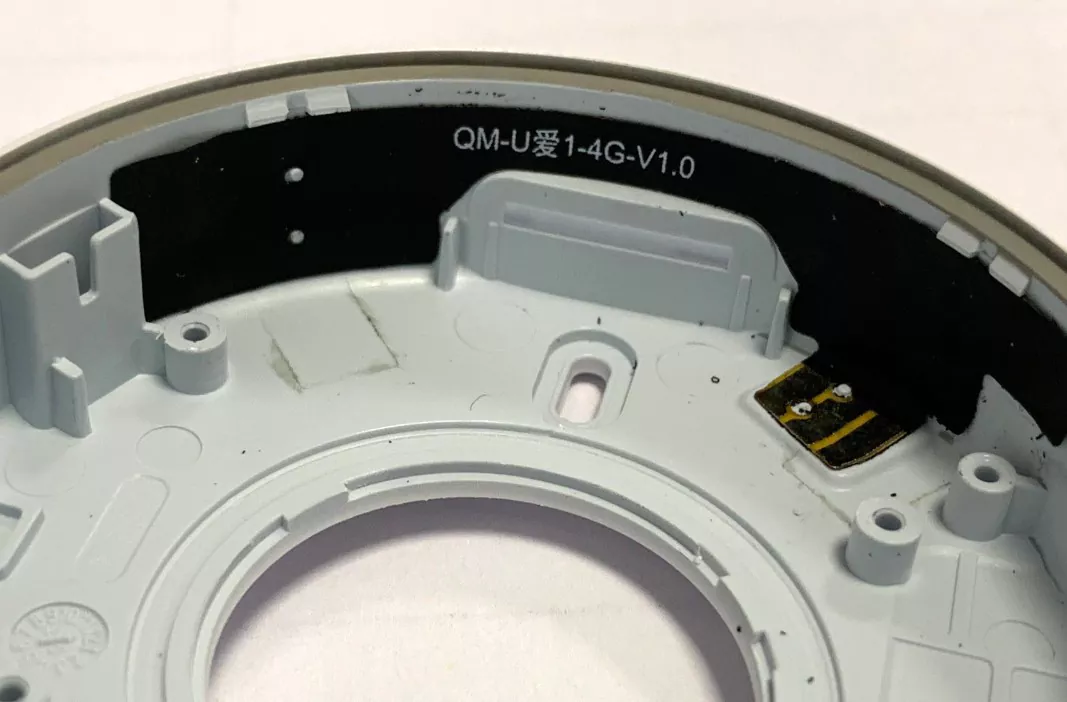

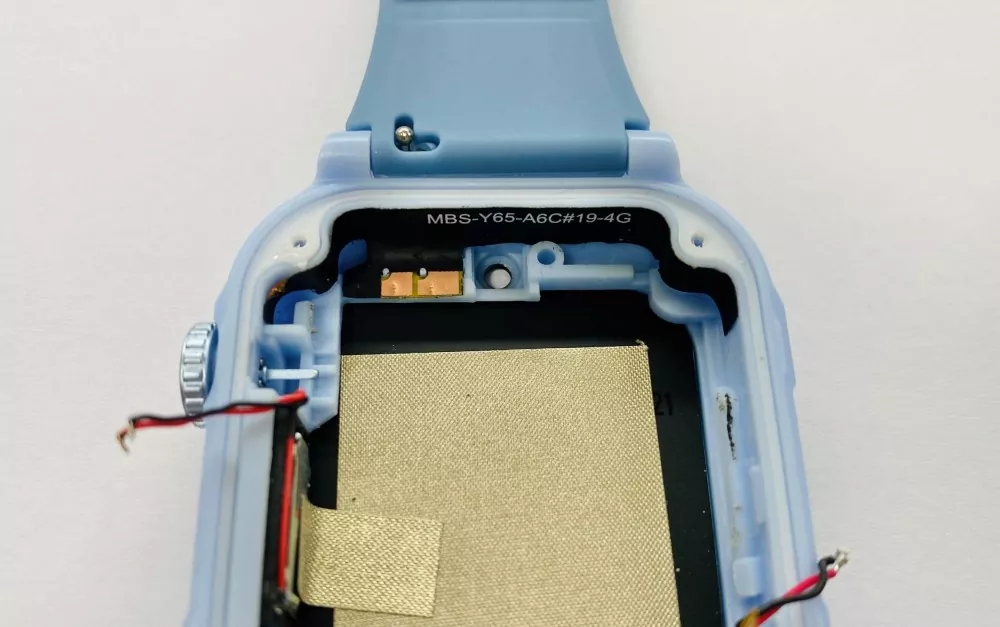

Flexible Printed Circuit Antenna (FPC) yalnız 0,03-0,2 mm qalınlığa malikdir və özbaşına əyilə və ya bükülə bilər. O, müxtəlif mürəkkəb konstruktiv dizaynlara mükəmməl uyğunlaşaraq, cihazın daxilindəki boşluğun daxili divarı boyunca 90° əyilə bilər. Cihazın korpusu əyri, əyri səthi və ya asanlıqla düzəldilə bilər.

Çoxzolaqlı genişzolaqlı əhatə dairəsi

4G/5G, tam diapazonlu WiFi, Bluetooth, GPS/GNSS, LoRa və NFC daxil olmaqla çoxsaylı rabitə protokollarını dəstəkləyir. Tək çipli FPC antenası 700 MHz-dən 2700 MHz-ə qədər və ya daha da geniş tezlik diapazonlarını əhatə edə bilər. Çox rejimli və çox tezlikli cihazların rabitə ehtiyaclarını ödəmək üçün.

Yüngül dizayn

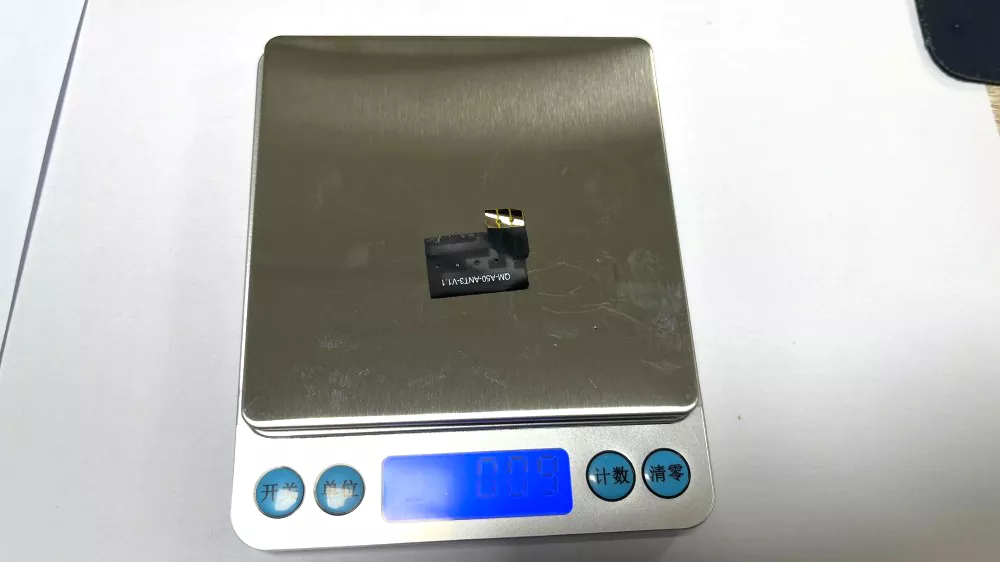

FPC antennasının çəkisi 1 qramdan azdır. Ənənəvi metal antenalardan 50%-dən çox yüngüldür. Geyinilə bilən cihazlar və dronlar kimi çəkiyə həssas məhsullar üçün FPC antenaları ən yaxşı seçimdir.

Qutudan çıxarkən istifadəyə hazırdır, yığılması asandır.

2 dəqiqə ərzində tez soyulmaq və yapışdırmaq üçün standart 3M 300LSE yapışqan dayağı var. IPEX, U.FL, MHF4 və digər birləşdirici seçimləri ilə mövcuddur.

Antenanın quraşdırılması üçün vacib qeydlər

1. Metal səthlərdən uzaq saxlayın

Antenanı birbaşa metal səthlərə və ya onlara yaxın quraşdırmayın, çünki bu, empedans uyğunluğuna təsir edə, radiasiya modelini dəyişdirə və ümumi antenanın səmərəliliyini azalda bilər.

2. Həddindən artıq əyilmədən çəkinin

Quraşdırma zamanı antenanı həddindən artıq əyməyin və ya qatlamayın, çünki həddindən artıq deformasiya daxili keçiriciyə zərər verə bilər və RF performansına mənfi təsir göstərə bilər.

3. Təhlükəsiz Quraşdırmanı Təmin Edin

Radiasiya performansına və siqnal sabitliyinə təsir edə biləcək deformasiyanın qarşısını almaq üçün quraşdırma zamanı antenanı möhkəm və bərabər şəkildə düzəldin.

4. Antenanın ətrafında kifayət qədər boşluq saxlayın

Antenanın üstündə və hər iki tərəfində ən azı 5 mm boşluq saxlayın. Optimal performansı təmin etmək üçün antenanın yaxınlığında metal komponentlər, yüksək sürətli siqnal izləri və ya böyük mis sahələri yerləşdirməkdən çəkinin.

5. Montaj zamanı ehtiyatla davranın

Antenanın çevik bir quruluşa sahib olmasına baxmayaraq, FPC materialı məhdud mexaniki gücə malikdir. Quraşdırma və montaj zamanı həddindən artıq çəkmə, burulma və ya təsirdən çəkinin.

6. Quru Mühitdə Saxlayın

Antenanı yüksək temperatur və ya yüksək rütubətli mühitlərdə saxlamaqdan çəkinin. Sabit elektrik performansını və uzunmüddətli etibarlılığı qorumaq üçün məhsulu quru saxlayın.

Keyfiyyətə Nəzarət və Test

Qianmu Communications, xammalın yoxlanılması, istehsalın monitorinqi və hazır məhsulun sınaqdan keçirilməsini əhatə edən bütün istehsal prosesi boyunca ciddi keyfiyyət idarəetməsini tətbiq edir.

Daxil olan materialın yoxlanılması

Bütün daxil olan materiallar, o cümlədən FPC substratları, mis folqalar, yapışdırıcılar və birləşdiricilər etibarlılıq və ardıcıllığı təmin etmək üçün ciddi keyfiyyət yoxlamasından keçir.

AOI Optik Təftiş

Avtomatlaşdırılmış Optik Təftiş (AOI) istehsal qüsurlarının qarşısını almaq üçün antenna dövrəsinin marşrutlaşdırma düzgünlüyünü, lehim birləşməsinin keyfiyyətini və məhsulun görünüşünü yoxlamaq üçün istifadə olunur.

RF Performans Testi

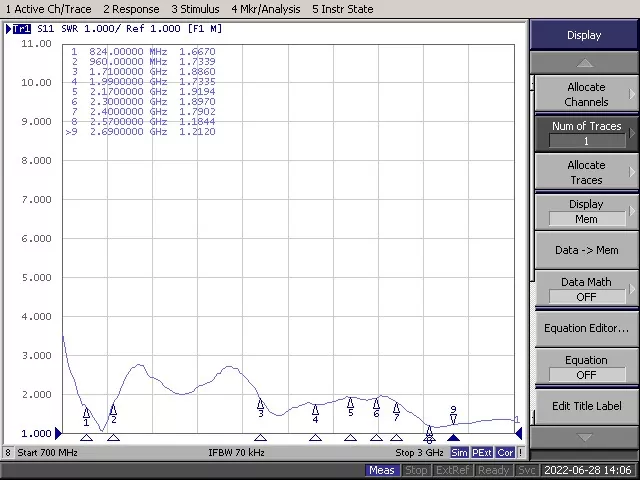

Əsas RF parametrləri, o cümlədən gərginlik dayanıqlı dalğa nisbəti (VSWR), qazanc və radiasiya nümunəsi, antenna performansının tələblərə cavab verməsini təmin etmək üçün peşəkar qaranlıq otaq mühitində sınaqdan keçirilir.

Ekoloji Etibarlılıq Testi

Antenalar yüksək və aşağı temperaturda velosiped testləri, rütubət testləri, əyilmə ömrü testləri və digər ekoloji qiymətləndirmələr daxil olmaqla müxtəlif etibarlılıq testlərindən keçir.

Partiya ardıcıllığının idarə edilməsi

Ciddi istehsal nəzarəti hər bir məhsul partiyasında ardıcıl performans və sabit keyfiyyət təmin edir.

Professional Antena İstehsalında Təcrübə

İyirmi ildən artıqdır ki, Qianmu Communications simsiz rabitə terminal antenalarının R&D, istehsalı və satışına diqqət yetirərək terminal antenna sənayesinə həsr edilmişdir. Məhsullarımız mobil rabitə cihazlarında, o cümlədən smartfonlar, planşetlər, mobil ödəniş sistemləri, dronlar, simsiz şarj cihazları, avtomobillər, baza stansiyaları və geyilə bilən cihazlarda geniş istifadə olunur.

FPC antenasını necə seçmək olar

1. İşləmə tezliyini təsdiq edin

4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa və ya NFC kimi cihazınızın tələb etdiyi simsiz texnologiyaları müəyyənləşdirin. Bütün tələb olunan tezlik diapazonlarını dəstəkləyən antenanı seçin.

2. Mövcud quraşdırma yerini qiymətləndirin

Uzunluğu, eni və quraşdırma mövqeyi daxil olmaqla, cihazın daxilində mövcud boşluğu ölçün. Çevik quruluşu və fərdiləşdirilə bilən ölçüləri sayəsində FPC antenaları yığcam və ya qeyri-müntəzəm formalı korpuslar üçün yaxşı uyğun gəlir.

3. RF konnektorunun növünü yoxlayın

IPEX, U.FL və ya MHF4 kimi PCB-də istifadə olunan RF konnektorunu yoxlayın. Etibarlı RF performansını təmin etmək üçün anten konnektoru modul interfeysinə uyğun olmalıdır.

4. Əsas RF parametrlərini nəzərdən keçirin

· Qazanc: Tətbiq və quraşdırma mühitinə əsasən uyğun qazanc seçin.

· VSWR: Yaxşı empedans uyğunluğu üçün 2.0-dan aşağı qiymət ümumiyyətlə tövsiyə olunur.

· Effektivlik: Yüksək effektivlik ötürmə performansını və qəbuledicinin həssaslığını yaxşılaşdırmağa kömək edir.

· Empedans: Standart RF empedansı 50Ω-dir və RF moduluna uyğun olmalıdır.

5. Fərdiləşdirmə variantlarını nəzərdən keçirin

Standart məhsullar dizayn tələblərinizə cavab vermirsə, antenanın ölçüləri, kabel uzunluğu, birləşdirici növü və RF tənzimləmə daxil olmaqla, fərdiləşdirmə xidmətləri göstərən FPC antenna istehsalçısını seçin.

6. Təchizatçının imkanlarını qiymətləndirin

Ardıcıl məhsul keyfiyyətini və uzunmüddətli təchizatı təmin etmək üçün müəyyən edilmiş keyfiyyət idarəetmə sistemi, RF mühəndislik təcrübəsi və etibarlı istehsal imkanları olan FPC antenna təchizatçısı seçin.

Tez-tez verilən suallar

S1: FPC antenası ilə PCB antenası arasında necə seçim edirsiniz?

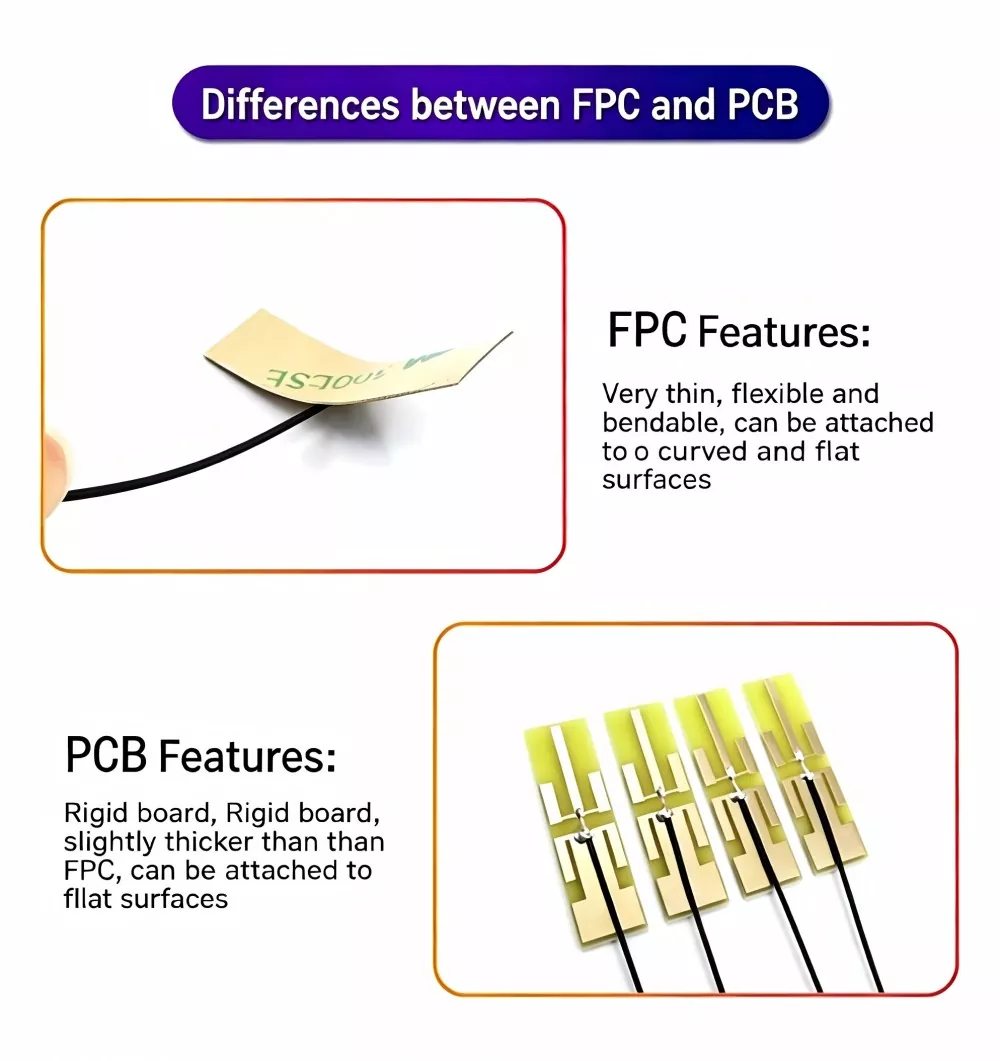

A: FPC çevik və əyilə bilən, əyri, dar boşluqlara uyğunlaşmaq üçün idealdır - yüngül, nazik cihazlar üçün üstünlük verilir. Sərt PCB, yalnız düz səthlər üçün uyğundur; büdcəniz məhduddursa və geniş yeriniz varsa, bu seçimi seçin.

Q2: Which frequency bands does the FPC antenna support?

A: Qianmu Communication-ın FPC antenaları 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa və ZigBee daxil olmaqla simsiz texnologiyaları dəstəkləyən 13,56 MHz NFC-dən 6 GHz 5G-ə qədər tezlikləri əhatə edir.

Q3: FPC antennasının işləmə temperaturu nədir?

A: -45 ℃ ilə + 85 ℃, sənaye istifadə standartlarına cavab verir.

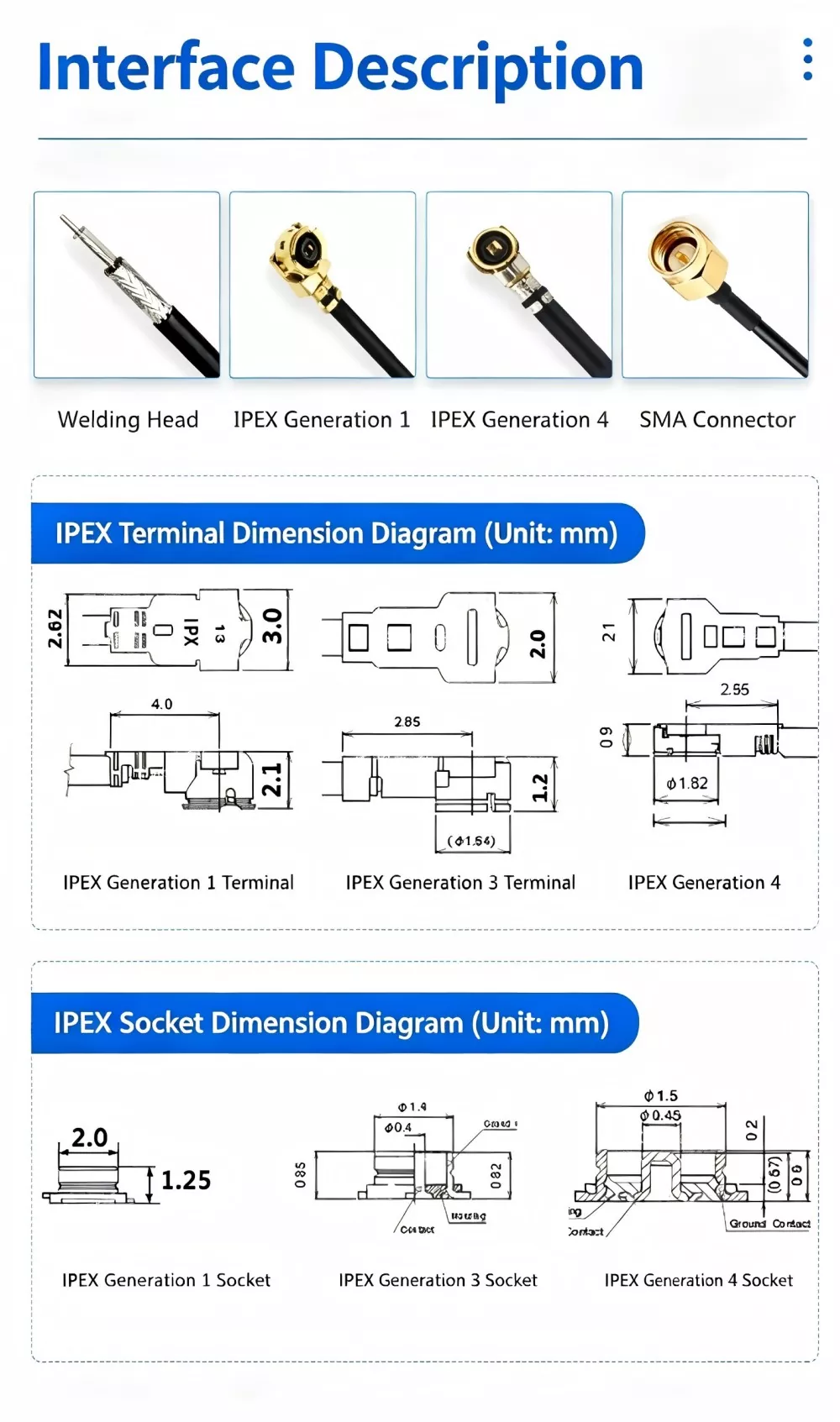

4-cü sual: IPEX, U.FL və MHF4 konnektorları arasında hansı fərqlər var?

A: Hamısı miniatür RF konnektorlarıdır, ölçüləri U.FL > MHF4. MHF4 daha kiçikdir və adətən 5G tətbiqlərində istifadə olunur; sadəcə olaraq anakartınızın interfeys xüsusiyyətlərinə əsasən konnektoru seçin.

5-ci sual: Kiçik toplu fərdiləşdirməni dəstəkləyirmi?

Cavab: Biz dəstək təklif edirik və bütün sifariş prosesini idarə edə bilərik - sxemlərin dizaynı və prototipindən tutmuş kiçik və böyük miqyaslı istehsala qədər.
