NB-IoT Antenna

Bazarda IoT antenalarının üç əsas növü mövcuddur: quraşdırılmış yamaq antenalar, emiş kuboklu avtomobilə quraşdırılmış antenalar və vida ilə quraşdırılmış suya davamlı xarici antenalar.

Bu məqalədə göstərilən NB-IoT antenası vida ilə quraşdırılmış açıq suya davamlı antena kateqoriyasına aiddir. O, xüsusi olaraq sənaye elektrik idarəetmə şkafları, açıq havada quraşdırılmış avadanlıq qutuları və bələdiyyə IoT terminalları üçün nəzərdə tutulmuşdur.

Qianmu Communication kabinetinin xarici NB antenası 700MHz-dən 960MHz-ə qədər tam diapazonlu NB-IoT-ni dəstəkləyir və üç əsas operatorun: China Mobile, China Unicom və China Telecom-un darzolaqlı şəbəkələrinə uyğun gəlir. O, əksər yerli və idxal sənaye şkaflarının quraşdırma deşikləri standartlarına uyğun gələn iki ümumi vint ölçüsü ilə mövcuddur, M12 və M16.

NB-IoT kabinetləri üçün xarici antena nədir

NB-IoT kabinetinin xarici antenası sənaye IoT avadanlığı üçün nəzərdə tutulmuş vintli suya davamlı RF antennasıdır. Xarici və sənaye mühitlərində NB-IoT terminalları üçün sabit simsiz siqnal ötürülməsini təmin etmək üçün avadanlıq şkaflarında xaricdən quraşdırılır.

İş prinsipi

Bir çox müştəri səhvən antenanın yalnız bir metal osilator olduğuna və suya davamlı korpusun siqnal performansına heç bir təsiri olmadığına inanır. Əslində, NB-IoT kabinetinin xarici antennasının struktur dizaynı birbaşa uzun məsafəli xarici rabitənin sabitliyinə təsir göstərir. İş performansı vektor şəbəkə analizatorları və qorunan yankı kameraları vasitəsilə yoxlanıla və yoxlana bilər.

1. Aşağı tezlikli osilatorun rezonans strukturu

NB-IoT 700-960 MHz aşağı tezlikli rabitə diapazonunda işləyir, daha uzun dalğa uzunluqlarına və osilator uzunluğuna və yerə uyğunlaşmaya daha yüksək tələblərə malikdir. Antenna daxilində seqmentləşdirilmiş mis şüalanma elementlərindən istifadə edir, dar zolaqlı aşağı tezlikli rezonansa dəqiq uyğun gəlir və adi qısa antenalarda olan rezonans ofsetindən və daimi dalğa artımından qaçır.

2. Kabinetdən İzolyasiya edilmiş Radiasiya Quruluşu

Antena kabinetdən kənarda quraşdırılmışdır. Metal vint fiksasiya və torpaq birləşməsi üçün istifadə olunur, osilator isə şkaf təbəqəsindən etibarlı izolyasiya məsafəsini saxlayır. Bu, metal korpusun yaratdığı RF siqnalının qorunması və udulmasının qarşısını alır.

Eyni spesifikasiyaya görə, metal şkafın içərisinə quraşdırılmış daxili antenna 6–9 dB zəifləmə ilə üzləşə bilər, xarici NB-IoT antennasının ümumi zəifləməsi cəmi 1–2 dB olur.

3. Çox qatlı möhürlənmiş suya davamlı struktur

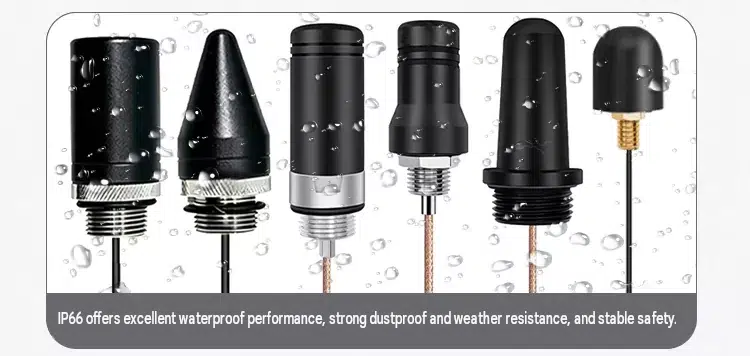

Antena üç qat qorunma təmin etmək üçün arxa suya davamlı silikon conta, yivli suya davamlı rezin üzük və enjeksiyonla qəliblənmiş qurğuşun tel quruluşunu qəbul edir. Yağış suyu və kondensasiya kabel boyunca kabinetə daxil ola bilməz. 50Ω koaksial kabel sabit RF siqnal ötürülməsini təmin edir və xarici temperaturun dəyişməsi nəticəsində yaranan empedans sürüşməsinin qarşısını alır.

4. Səs-küyün qarşısının alınması strukturu

Antena bazası kabinet daxilində enerji təchizatı, PLC-lər və relelər tərəfindən yaradılan elektromaqnit səs-küyü süzmək, səs-küy səviyyələrini azaltmaq və IoT terminalı baza stansiyasına girişin müvəffəqiyyət dərəcəsini yaxşılaşdırmaq üçün yer bağlama halqası əlavə edir.

Uyğun Avadanlıq

NB-IoT antenası metal şkafın qorunması və uzunmüddətli açıq havada işləmə tələb edən IoT terminalları üçün nəzərdə tutulub. Mülki, kommersiya və sənaye cihazları üçün uyğundur:

1. Smart Uzaqdan Ötürücü Su Sayğacları Şkafları

Bələdiyyə su və qaz avadanlığı, qaz toplama qutuları, boru kəmərlərində təzyiqin monitorinqi və nəzarət şkafları və suyun keyfiyyətinə onlayn nəzarət avadanlığı.

2. Ağıllı Güc və Sənaye İdarəetmə Avadanlığı

Xarici enerji toplama şkafları, aşağı gərginlikli paylama monitorinq terminalları, fotovoltaik enerjinin saxlanması üçün inteqrasiya edilmiş idarəetmə şkafları və elektrik sayğaclarının konsentratorları.

3. Ağıllı Şəhər Təhlükəsizlik Avadanlığı

Yolda tozun monitorinqi qutuları, ətraf mühitin və hava şəraitinin monitorinqi stansiyaları, dayanacaq baryerinə nəzarət şkafları və açıq küçə lampası ağıllı nəzarətçiləri.

4. Sənaye Avtomatlaşdırma Terminalları

Fabrik emalatxanası məlumatlarının toplanması üçün idarəetmə qutuları, anbar logistikasının yerləşdirilməsi terminalları və avadanlıq nasazlığı üçün simsiz siqnal şkafları.

5. Kənd Təsərrüfatı IoT Avadanlıqları

Sahə torpağının monitorinqi kabinetləri, akvakultura suyunun keyfiyyətinə nəzarət kabinetləri və istixana mühitinin inteqrasiya olunmuş monitorinq avadanlığı.

Ətraflı texniki parametrlər cədvəli

Ümumi FAQ Bölməsi

S1: Xarici NB-IoT antennasının kabel uzunluğu və konnektoru dəyişdirilə bilərmi?

A: Bəli. Standart modellər 1,5 m-dən 10 m-ə qədər koaksial kabel uzunluqlarını dəstəkləyir. SMA, IPEX və N kimi bağlayıcılar tələblərə uyğun olaraq dəyişdirilə bilər. Toplu sifarişlər həmçinin xüsusi qabıq rənglərini və LOGO silkscreen çapını dəstəkləyir.

S2: Bu açıq NB antenası eyni zamanda China Mobile, China Unicom və China Telecom NB kartları ilə uyğun gəlirmi?

A: Bəli. Antena tam 700–960MHz NB-IoT tezlik diapazonunu əhatə edir və üç əsas operatorun NB şəbəkələri ilə uyğun gəlir. Fərqli tezlik diapazonları üçün ayrıca versiyalar almağa ehtiyac yoxdur.

3-cü sual: Şkafın daxili sahəsi məhdud olduqda telin əyilməsi anten siqnalına təsir edəcəkmi?

Cavab: Kabel böyük əyilmə radiusu ilə yumşaq bir şəkildə əyilə bilər, lakin 90 dərəcə əyilmə və təkrar qatlamadan qaçınmaq lazımdır. Quraşdırma zamanı siqnalın əhəmiyyətli dərəcədə zəifləməsinin qarşısını almaq üçün kabeli mümkün qədər düz və enerji təchizatı və tezlik çeviriciləri kimi müdaxilə mənbələrindən uzaq tutun.

4-cü sual: Antenanın metal qozu sahilyanı duz püskürən mühitlərdə uzunmüddətli istifadə zamanı paslanmağa meyllidirmi?

Cavab: Xeyr. Antenanın kilidləmə qozu pasa qarşı passivləşdirilmiş alüminium ərintisindən hazırlanıb və 48 saatlıq duz püskürtmə testindən keçib. Sahil ərazilərində uzun müddətli açıq istifadə zamanı paslanmaya və ya tıxanmağa meylli deyil. Yüksək korroziyaya malik mühitlər üçün korroziyaya qarşı xüsusi həllər üçün mühəndislərlə məsləhətləşə bilərsiniz.
