Sikkə antenası

Sikkə antenası düyməyə bənzər formada olan yığcam, silindrik xarici RF antennasıdır. 2.4GHz 5.8GHz Dual Band Antenna kimi dizayn edilmiş, WiFi, Bluetooth və ZigBee rabitəsindən istifadə edən kiçik elektron cihazlar üçün yüngül simsiz ötürmə həllini təmin edir.

Qianmu Communication-ın özünü inkişaf etdirdiyi düyməli rezin çubuq antenası bir parça enjeksiyon qəlibi və sızdırmazlıq texnologiyasını qəbul edir. O, tam mis rezonans elementini və altındakı metal əks etdirən qoruyucu təbəqəni birləşdirir.

Standart SMA yivli interfeysi ilə təchiz edilmiş bu SMA Dual Band Antenna birbaşa cihazın korpusuna quraşdırıla və bərkidilə bilər. İncə rezin çubuqlu antenalar və quraşdırılmış PCB antenaları ilə müqayisədə, qapalı və açıq tətbiqlər üçün möhürlənmiş korpusa malik kompakt, təmkinli bir quruluş təklif edir.

Necə işləyir

Sikkə antenası ikiqat diapazonlu RF ötürülməsi və qəbulu üçün daxili ikiqat halqalı mis osilatordan istifadə edir. Düymə formalı baza siqnal radiasiyasını idarə etməyə və yaxınlıqdakı elektron komponentlərin təsirini azaltmağa kömək etmək üçün nəzərdə tutulmuş metal əks etdirici təbəqədən ibarətdir.

1. Qatlı osilator dizaynı:Üst təbəqə Bluetooth və ZigBee tərəfindən istifadə edilən 2.4GHz diapazonu üçün nəzərdə tutulmuşdur, aşağı təbəqə isə uyğun WiFi cihazları tərəfindən istifadə edilən 5.8GHz diapazonunu dəstəkləyir. Göstərilən tam diapazonlu VSWR ≤1.35-dir.

2. Əsas ekranlama və müdaxilənin idarə edilməsi:Alt metal yansıtıcı təbəqə cihazın əsas lövhəsindən, litium batareyasından və metal korpusdan elektromaqnit müdaxiləsinin təsirini azaltmaq üçün nəzərdə tutulmuşdur. Faktiki performans quraşdırma mühitindən asılıdır və hazır cihazda sınaq tələb edir.

3. Möhürlənmiş korpus və temperatur müqaviməti:Bir hissədən ibarət inyeksiya ilə qəliblənmiş korpus ətraf mühitin qorunması üçün nəzərdə tutulmuşdur. Göstərilən iş temperaturu diapazonu -35°C ilə +70°C arasındadır. Temperaturla əlaqəli tezlik sabitliyi müəyyən edilmiş sınaq şərtləri altında təsdiqlənməlidir.

4. RF empedansının uyğunluğu:Antenna RF inteqrasiyasını dəstəkləmək və empedans uyğunsuzluğunu azaltmaq üçün 50Ω nominal empedansdan istifadə edir. Qazanc, VSWR və radiasiya səmərəliliyi müvafiq RF testi vasitəsilə qiymətləndirilə bilər.

Uyğun Avadanlıq və Tətbiqlər

1. Ağıllı ev:Ağıllı Ev Cihazları üçün Antenna kimi mini smart şlüzlərdə, WiFi rozetkalarında, qapı və pəncərə siqnalizasiyalarında və Bluetooth pultlarında istifadə edilə bilər. Onun yığcam strukturu məhdud quraşdırma sahəsi olan cihazlarda simsiz əlaqəni yerləşdirməyə kömək edir.

2. Əşyaların Sənaye İnterneti:Bu Simsiz Sensor Antenası miniatür temperatur və rütubət terminalları, anbar aktivlərinin izlənilməsi qovşaqları və simsiz məlumat ötürmə modulları üçün nəzərdə tutula bilər. O, həmçinin tezlik diapazonu və quraşdırma şərtlərinin sistem tələblərinə uyğun olduğu IoT Cihazları üçün Antenna tətbiqlərinə aiddir.

3. Portativ Elektronika:Portativ Cihazlar üçün Yığcam Antenna kimi, o, əl skaner avadanlıqlarında, portativ detektorlarda və mini Bluetooth dinamiklərində istifadə edilə bilər. Son inteqrasiyadan əvvəl cihazın quruluşu və RF performansı qiymətləndirilməlidir.

4. Təhlükəsizlik Cihazları:Simsiz Təhlükəsizlik Cihazları üçün bu Antenna kiçik simsiz kameralar və giriş-nəzarət sistemləri üçün uyğun ola bilər. Uyğun Bluetooth əsaslı giriş sistemləri üçün o, Bluetooth Girişə Nəzarət Antenası kimi xidmət edə bilər.

5. RF Aksesuarları:Əlavə aksesuarlara SMA-dan IPEX-ə qidalandırıcı kabellər və digər uyğun RF qoşulma komponentləri daxildir. Bağlayıcı seçimi simsiz modul və cihaz interfeysi ilə təsdiqlənməlidir.

Əsas Məhsul Xüsusiyyətləri

Qianmu Communication proqram tələblərinə uyğun olaraq seçilmiş spesifikasiyalar və interfeys konfiqurasiyaları ilə kompakt simsiz cihazlar üçün sikkə antenna seçimlərini təmin edir.

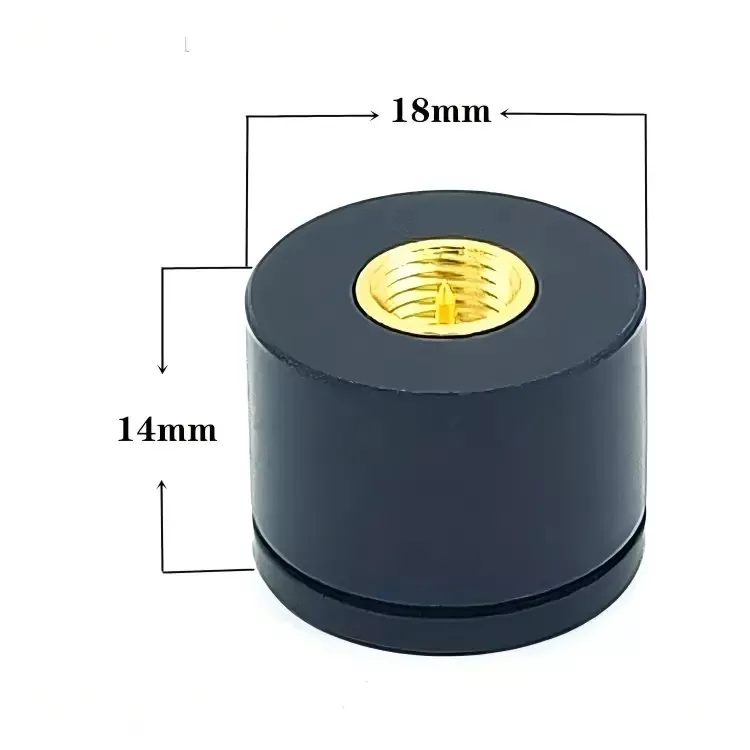

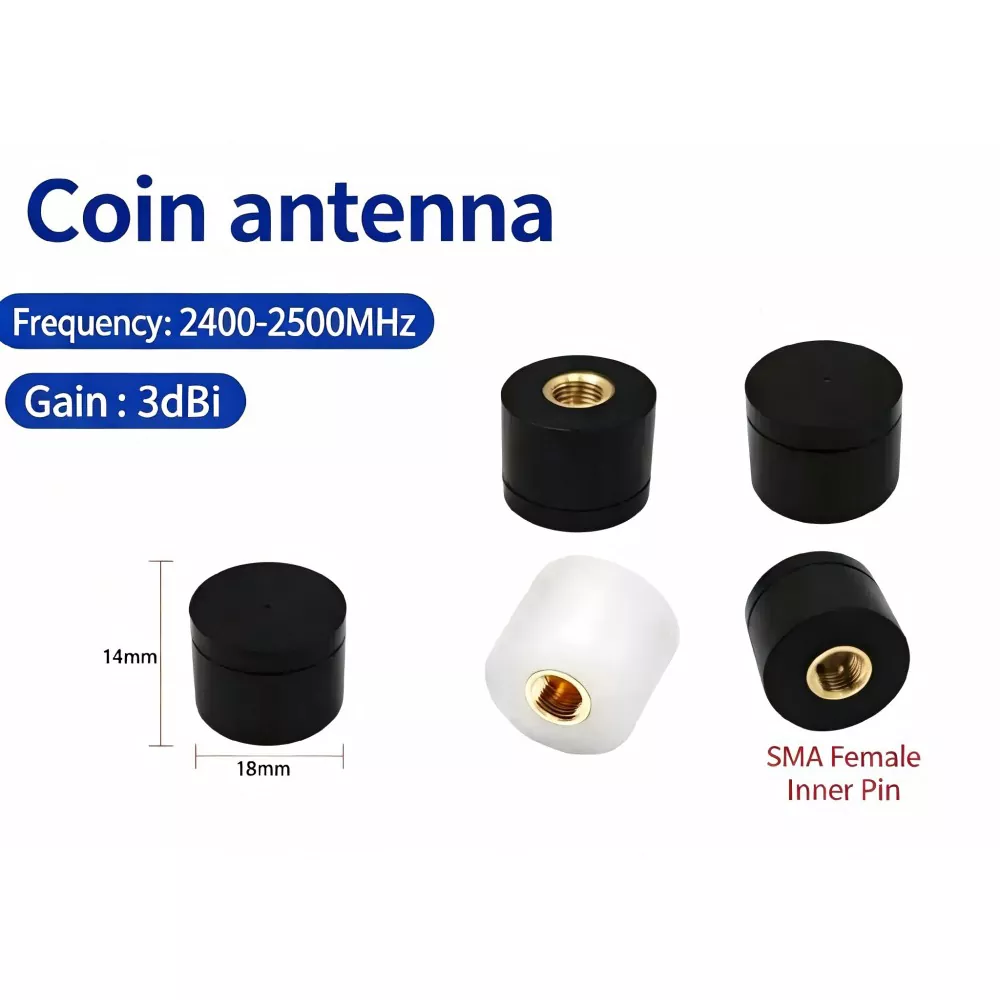

1. Kompakt düymə formalı quruluş:15 mm və 18 mm baza diametrlərində, 14 mm hündürlükdə mövcuddur. Kiçik ərazi xarici antena sahəsinin məhdud olduğu quraşdırmaları dəstəkləyir.

2. Dual-band əməliyyat:Bu Mini WiFi Antenna müəyyən edilmiş 2.4GHz və 5.8GHz tezlik diapazonlarını dəstəkləyir. Cihazın konfiqurasiyasından asılı olaraq, antena uyğun WiFi, Bluetooth və ZigBee proqramlarında istifadə edilə bilər. Seçməzdən əvvəl protokola xas tezlik tələblərini təsdiqləyin.

3. İnterfeys seçimləri:Standart konfiqurasiyalara müxtəlif kontakt tənzimləmələri olan SMA interfeysləri daxildir. Uyğun aksesuarlara seçilmiş konfiqurasiyaya uyğun olaraq lehim terminalları və birinci nəsil və ya dördüncü nəsil IPEX qidalandırıcı kabelləri daxil ola bilər.

4. Ətraf mühitin mühafizəsi:IP54 reytinqli korpus tozun daxil olmasına və suyun sıçramasına qarşı qorunma təmin etmək üçün nəzərdə tutulub. Qara və ağ mənzil seçimləri stok və sifariş tələblərinə uyğun olaraq mövcuddur.

5. Fərdiləşdirmə:Xüsusi SMA Antenna seçimlərinə ölçü tənzimləmələri, qabıq loqosu çapı və RF birləşdirici konfiqurasiyaları daxil ola bilər. Hər bir sifariş üçün ehtiyatın mövcudluğu, nümunənin çatdırılma müddəti və həcmin qiyməti təsdiqlənməlidir.

Texniki Spesifikasiyalar

Tətbiq nümunələri

1. Ağıllı ev avadanlığı:Kompakt antena mənzil sahəsinin məhdud olduğu WiFi qapı və ya pəncərə siqnalizasiyasına quraşdırıla bilər. Son qoşulma diapazonu antenanın yerləşməsindən, divarlardan, müdaxilədən və cihazın RF konfiqurasiyasından asılıdır.

2. Sənaye sensor terminalları:Simsiz Sensor Antenası temperatur və rütubət monitorinqi avadanlığı ilə istifadə edilə bilər. Metal qurğular üçün antenanın yerləşdirilməsi və ətrafdakı yer quruluşu onların RF performansına təsirini müəyyən etmək üçün qiymətləndirilməlidir.

3. Xarici giriş-nəzarət avadanlığı:Xarici olaraq quraşdırılmış antena uyğun Bluetooth giriş-nəzarət cihazlarını dəstəkləyə bilər. Korpus, birləşdirici möhür və montaj quruluşu tələb olunan ətraf mühit şəraitinə uyğun olaraq yoxlanılmalıdır.

4. Əl avadanlıqları:Əl Cihazları üçün bu Mini Antenna simsiz barkod skanerləri və kompakt xarici antena tələb edən digər portativ elektronika üçün nəzərdə tutula bilər. Əlaqənin dayanıqlığı nəzərdə tutulan iş mühitində yoxlanılmalıdır.

Seçim və Sifariş Bələdçisi

1. Tezlik seçimi:Uyğun WiFi və Bluetooth konfiqurasiyalarından istifadə edən cihazlar üçün 2.4GHz və 5.8GHz ikili diapazonlu modeli qiymətləndirin. Yalnız Bluetooth tətbiqləri üçün, əgər varsa, 2.4GHz tək diapazonlu konfiqurasiya nəzərdən keçirilə bilər.

2. Quraşdırma mühiti:Metal korpuslu cihazlar üçün antenanın montaj mövqeyini, boşluğunu və torpaqlama quruluşunu nəzərdən keçirin. Yansıtıcı baza son korpusda RF sınağına ehtiyacı aradan qaldırmır.

3. Ölçü seçimi:Montaj sahəsi məhdud olduqda 15 mm diametrli versiyanı nəzərdən keçirin. Mövcud yer və tələb olunan RF xüsusiyyətləri onu dəstəklədikdə 18 mm-lik versiya nəzərə alına bilər; daha böyük modelin həmişə daha yüksək qazanc təmin etdiyini güman etmək əvəzinə performansı təsdiqləyin.

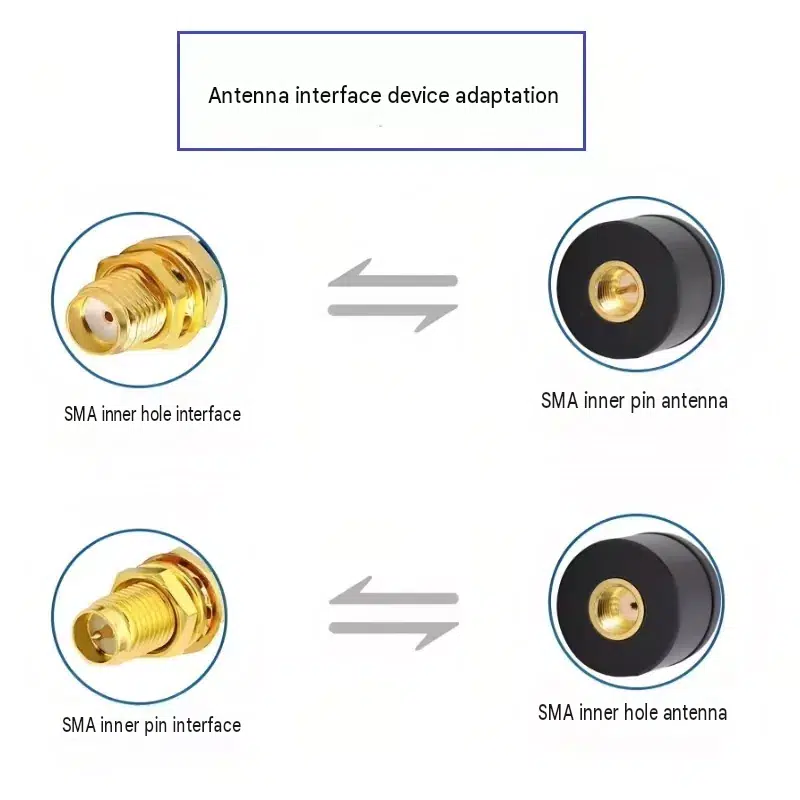

4. İnterfeys və ixrac tələbləri:Cihazın SMA daxili pin və ya daxili deşik interfeysi tələb etdiyini təsdiqləyin. Sifariş hazırlayarkən IPEX adapter kabelləri, konnektor konfiqurasiyaları və neytral ixrac qablaşdırması müzakirə edilə bilər.

Tez-tez verilən suallar

1. Bu antena metal korpuslu cihazlarla istifadə edilə bilərmi?

Metal korpuslu cihazlar üçün uyğun ola bilər, lakin performans antenanın montaj mövqeyindən, boşluqdan, yerin strukturundan və korpus dizaynından asılıdır. Yansıtıcı baza yaxınlıqdakı strukturlarla qarşılıqlı əlaqəni idarə etməyə kömək etmək üçün nəzərdə tutulmuşdur. Bitmiş cihazda sınaqdan keçmək tövsiyə olunur.

2. SMA interfeysi IPEX-ə dəyişdirilə bilərmi?

Müəyyən edilmiş IPEX nəsilləri də daxil olmaqla, uyğun qidalandırıcı kabellər və interfeys konfiqurasiyaları mövcud ola bilər. Sifariş verməzdən əvvəl tələb olunan bağlayıcı növünü, kabel uzunluğunu və quraşdırma qaydasını təsdiqləyin.

3. Laboratoriya sınaq hesabatı təqdim edilə bilərmi?

RF test sənədləri müvafiq məhsul konfiqurasiyaları üçün mövcud ola bilər. Sifariş verməzdən əvvəl Qianmu Communication ilə mövcud hesabatları, ölçülmüş parametrləri və sınaq şərtlərini təsdiqləyin.

4. Bu 2.4GHz 5.8GHz Dual Band Antenna WiFi və Bluetooth cihazları üçün uyğundurmu?

Göstərilən tezlik diapazonları 2.4GHz və 5.8GHz əməliyyatını əhatə edir. Uyğunluq cihazın simsiz protokolundan, tələb olunan tezlik diapazonundan, konnektordan və RF dizaynından asılıdır. 2.4GHz-də işləyən ZigBee cihazları üçün uyğun konfiqurasiyanı təsdiqləyin və son məhsulda performansı təsdiqləyin.

5. Bağlayıcı və ya kabel konfiqurasiyası fərdiləşdirilə bilərmi?

Fərqli cihaz interfeysləri və quraşdırma tələbləri üçün xüsusi SMA Antenna konfiqurasiyaları mövcud ola bilər. Tələb olunan konfiqurasiyanın qiymətləndirilməsi üçün birləşdirici növünü, kabel uzunluğunu, tezlik diapazonunu və hədəf tətbiqini təmin edin.

6. Bu antena smart sensorlar və portativ avadanlıqlarda istifadə edilə bilərmi?

Tezlik diapazonu və RF xüsusiyyətləri cihazın tələblərinə cavab verdikdə Ağıllı Sensor proqramları və digər kompakt simsiz məhsullar üçün WiFi Antennası uyğun ola bilər. Portativ avadanlıq üçün dizaynı tamamlamazdan əvvəl mövcud montaj yerini, korpus materiallarını və antenanın mövqeyini qiymətləndirin.
