GPS BeiDou antenası

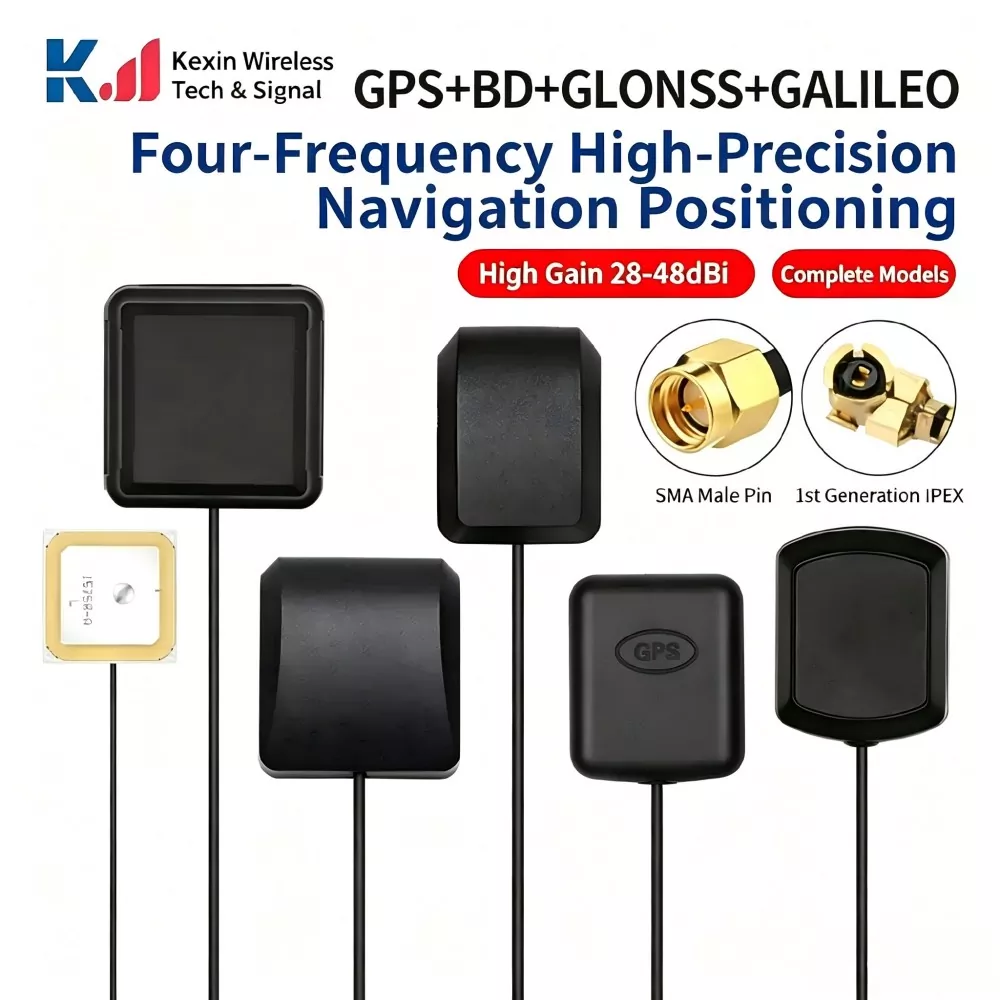

GPS BeiDou Antenna GPS L1 (1575,42 MHz) və BeiDou B1 (1561 MHz) daxil olmaqla L1/B1 tezlik siqnallarının qəbulu üçün nəzərdə tutulmuş peyk naviqasiya RF komponentidir.

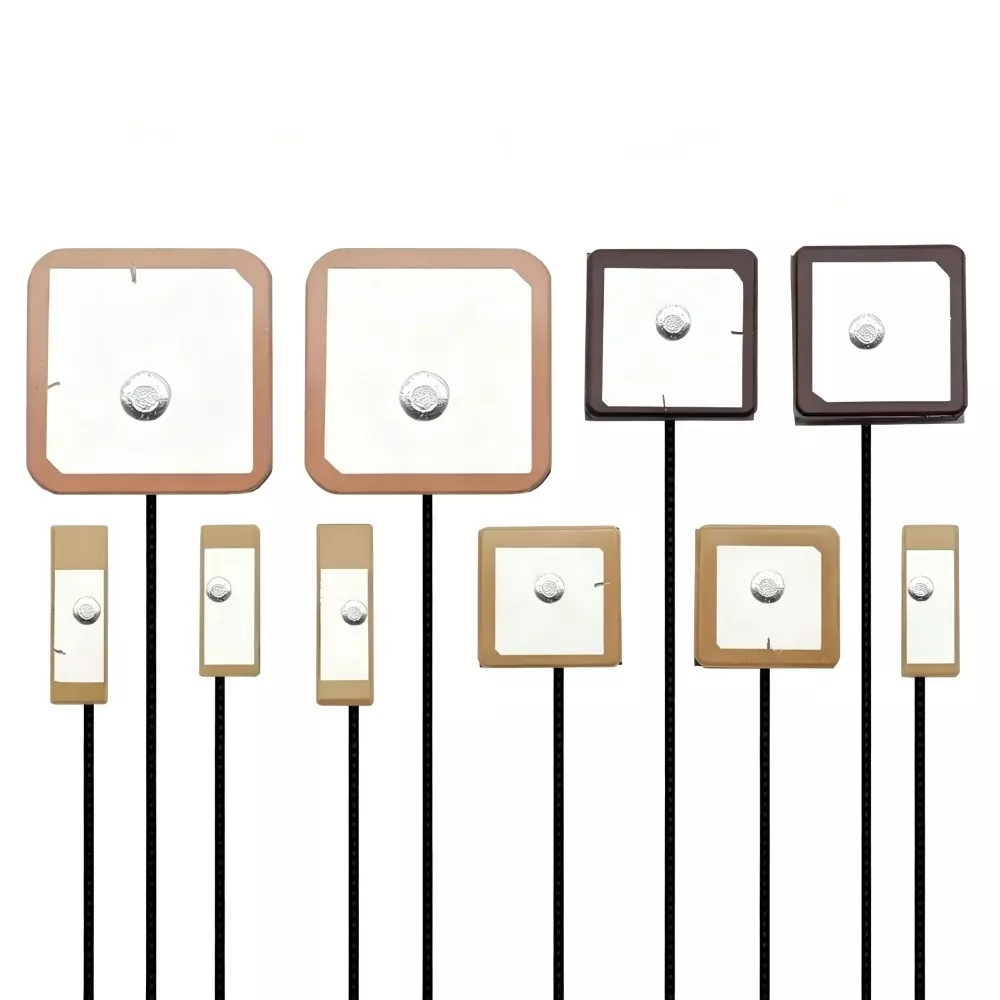

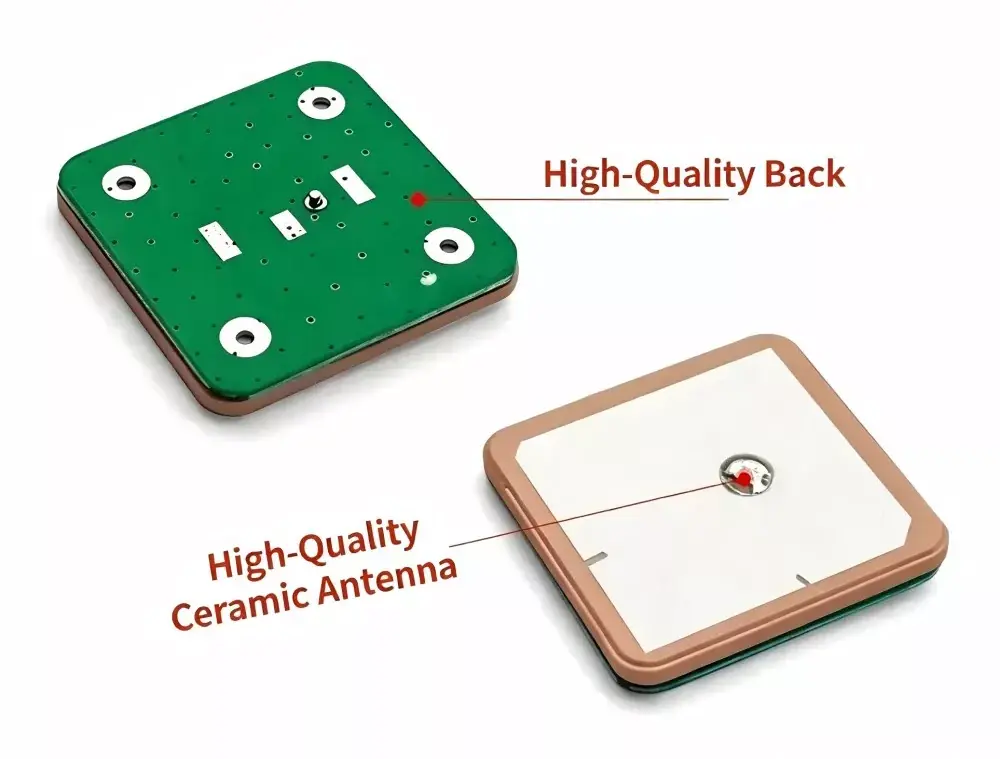

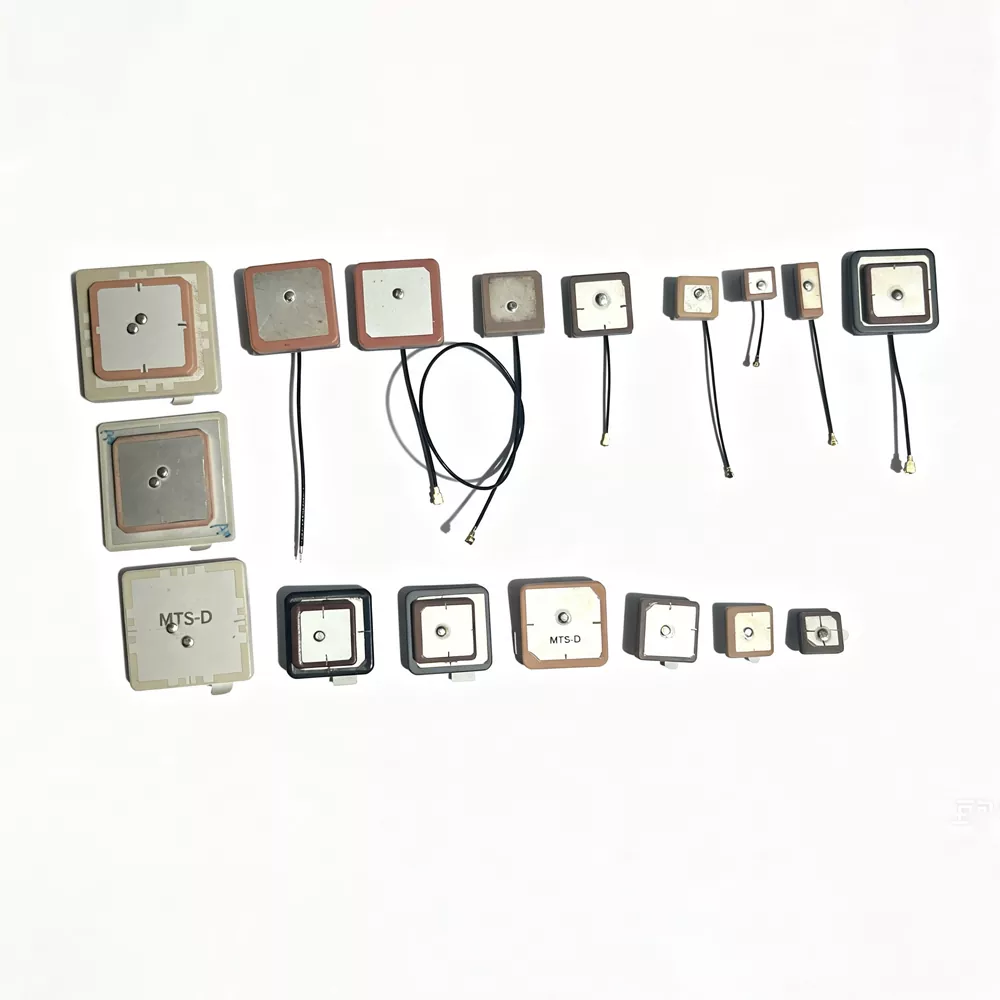

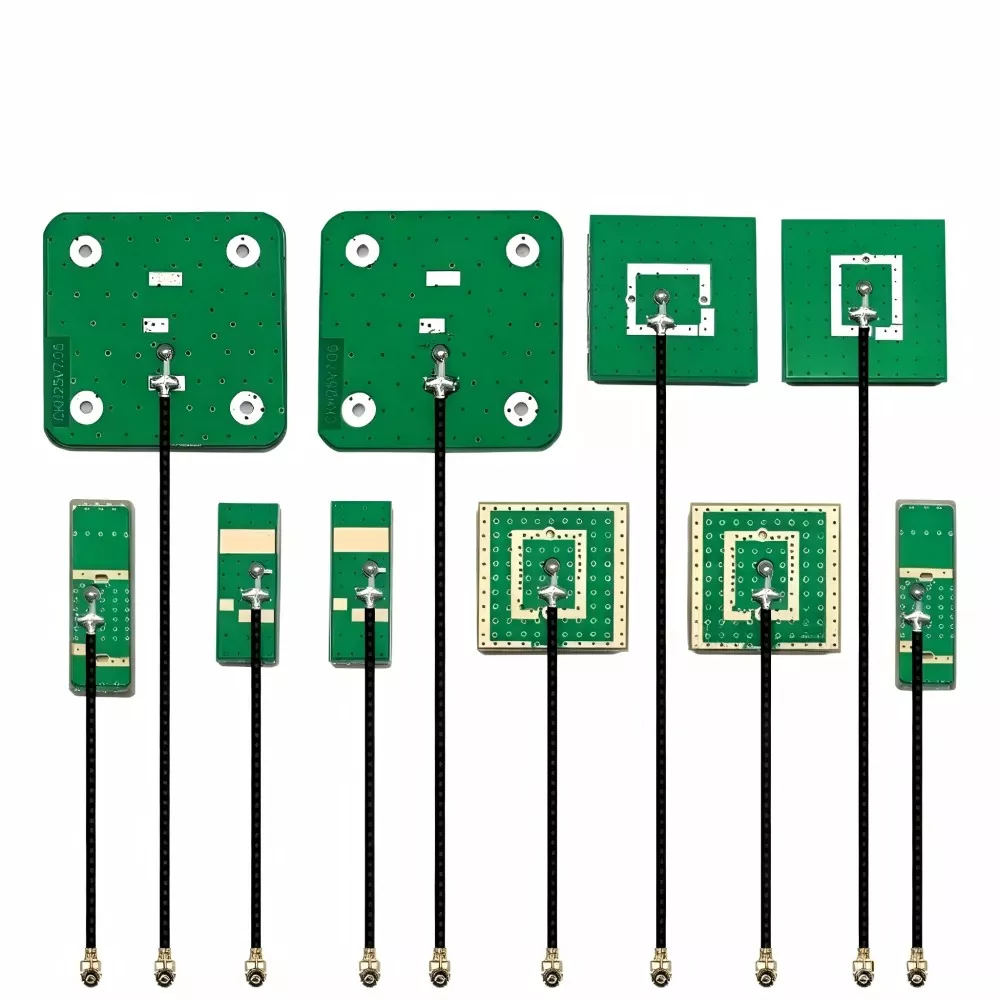

Antena adətən yüksək keçiricilik materialı olan keramika dielektrik yamaq quruluşundan istifadə edir. Siqnal qəbulu metal yamaq və keramika substratı arasında elektromaqnit rezonans vasitəsilə əldə edilir, zəif peyk RF siqnallarını GNSS qəbuledicisinin işlənməsi üçün aşağı səs-küylü elektrik siqnallarına çevirir.

Sağ dairəvi qütbləşmə (RHCP) peyk ötürmə xüsusiyyətlərini uyğunlaşdırmaq üçün istifadə olunur, dinamik qəbul mühitlərində polarizasiya uyğunsuzluğu itkisini azaldır.

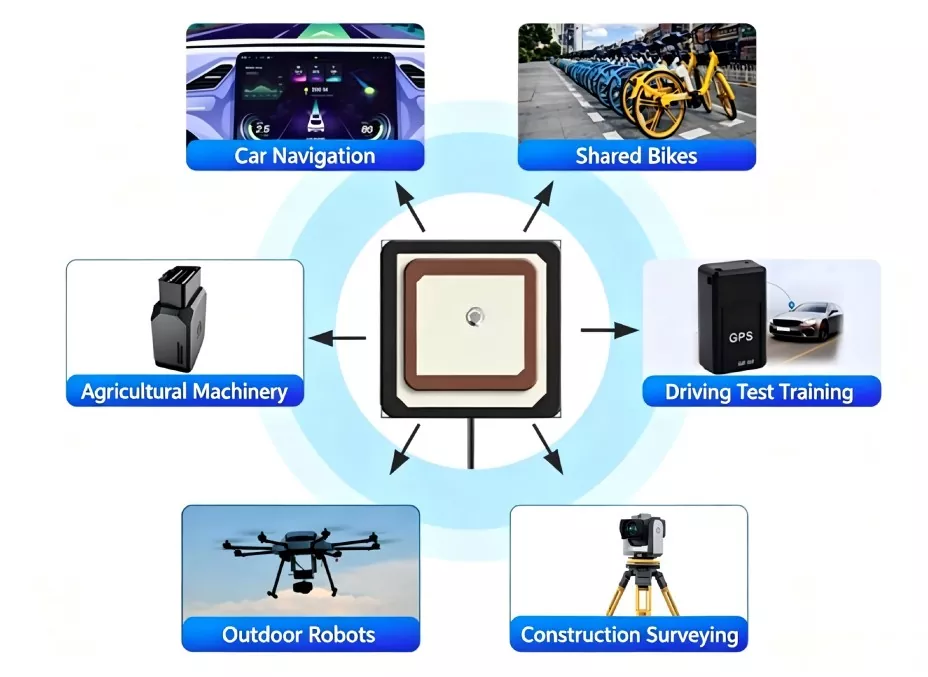

Uyğun Cihazlar

MənbəFactory olaraq biz GPS BeiDou Antenna istehsal edirik. O, müstəsna uyğunluğa malikdir və aşağıdakı cihazlarda geniş istifadə olunur:

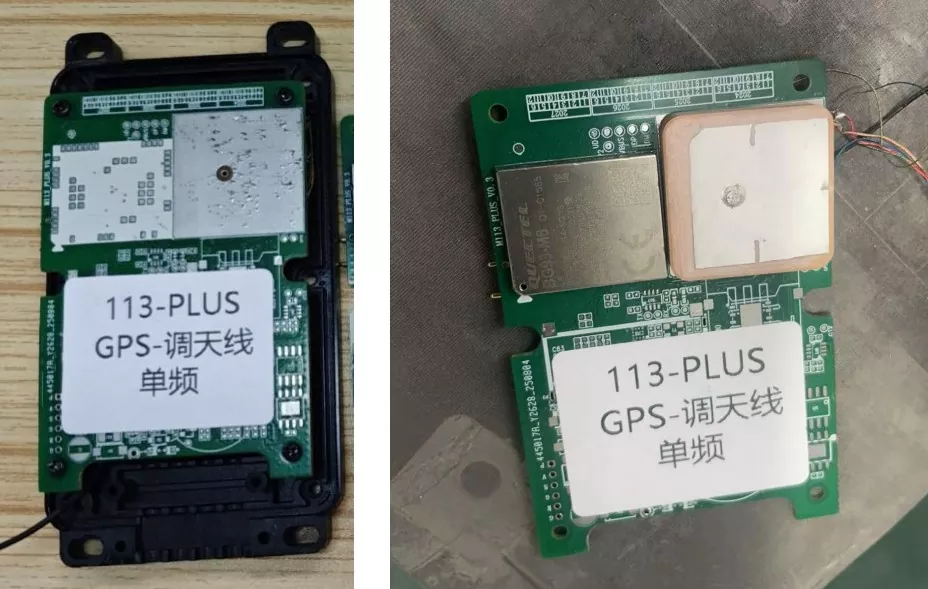

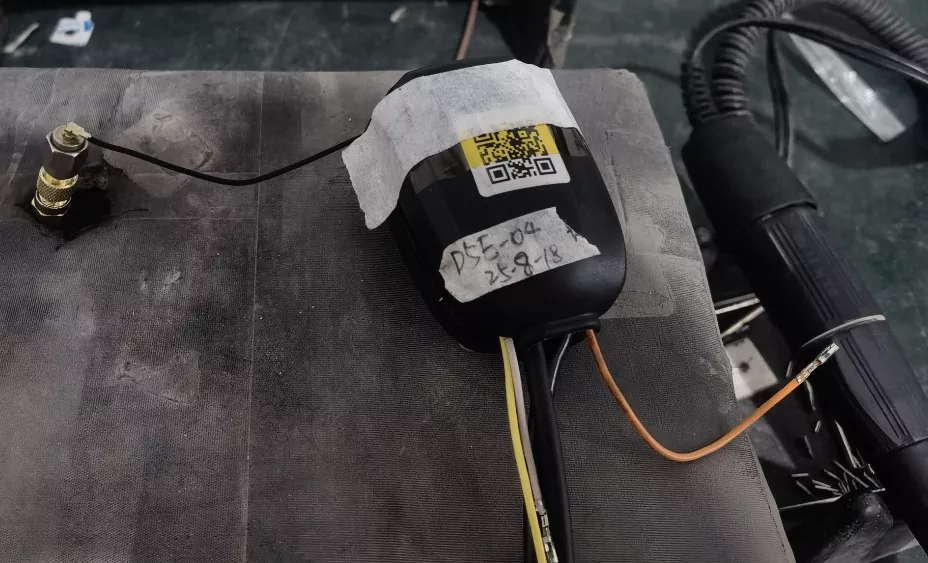

• Avtomobildə və Səyahət: Nəqliyyatdaxili naviqasiya sistemləri, paylaşılan velosipedlər və elektrik skuterlər üçün ağıllı kilidlər, kameralar və OBD izləyiciləri.

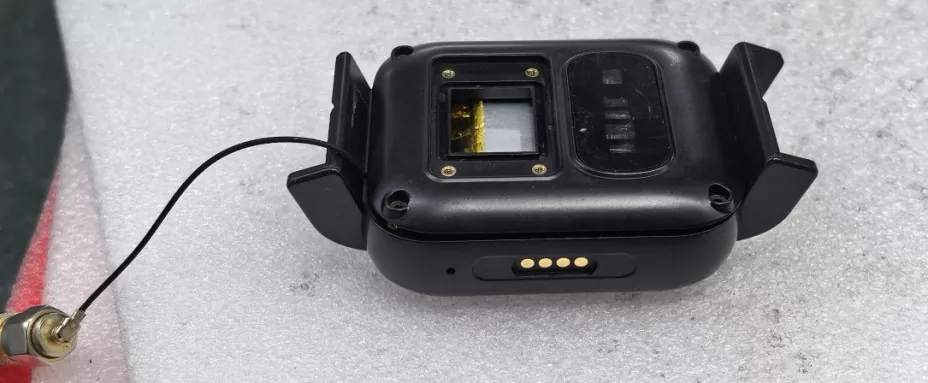

• Əşyaların İnterneti və Geyinilə bilənlər: Ağıllı saatlar, uşaq/qocalar üçün yer nişanları, miniatür ev heyvanları izləyiciləri, aktiv izləmə teqləri.

• Sənaye və Surveying: Yüksək dəqiqlikli ölçmə və xəritəçəkmə terminalları, kənd təsərrüfatı dronlarının uçuş nəzarətçiləri, sənaye IoT sensorları, əl PDA-ları.

Əsas satış nöqtələri və real ölçülən məlumatlar

Biz Zavod İstehsalı GPS Xarici Antenna Aşağıdakı əsas üstünlüklərə malikdir:

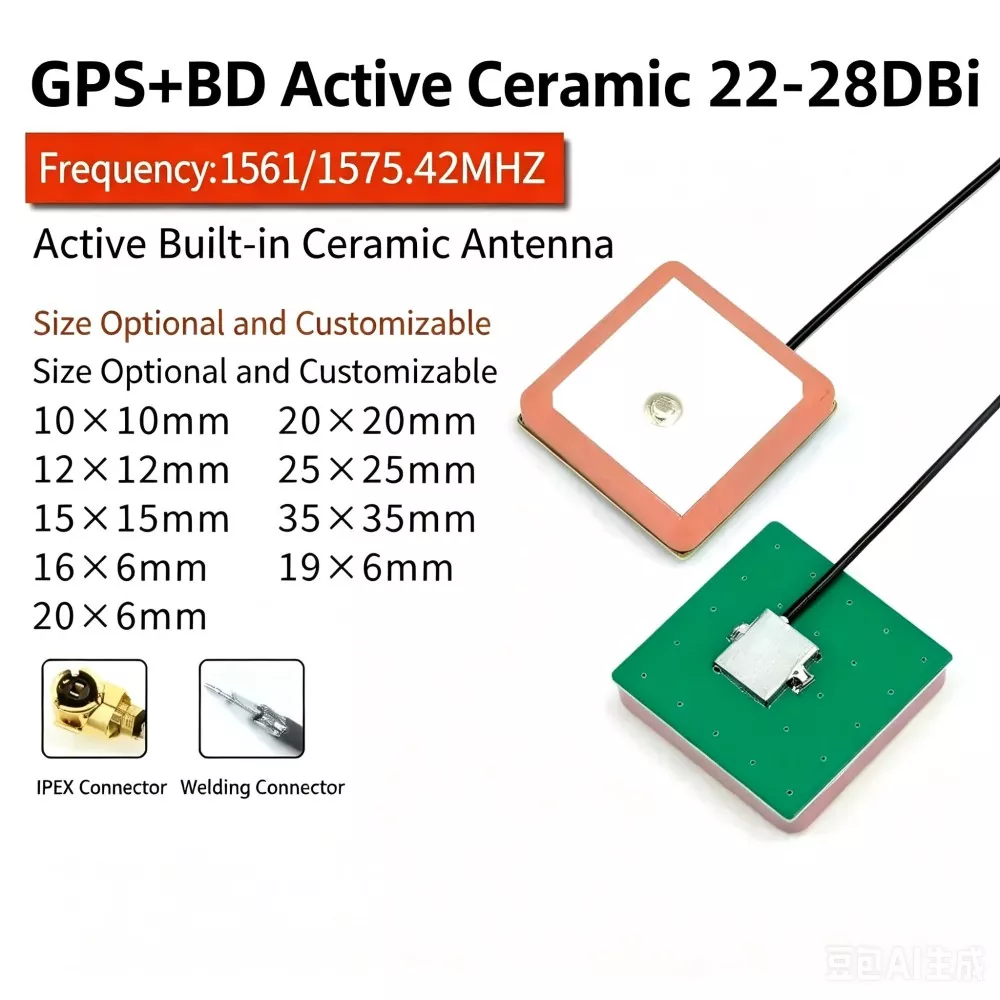

1. Ölçü və performansın son tarazlığı: Çox qatlı aşağı temperaturda birgə yandırılmış keramika (LTCC) texnologiyasından istifadə edərək, bu komponent hətta cəmi 16×6×4,5 mm ölçülü ultra nazik paketdə də sabit rezonans tezliyini saxlayır və onu məkan məhdud miniatür IoT cihazları üçün ideal edir.

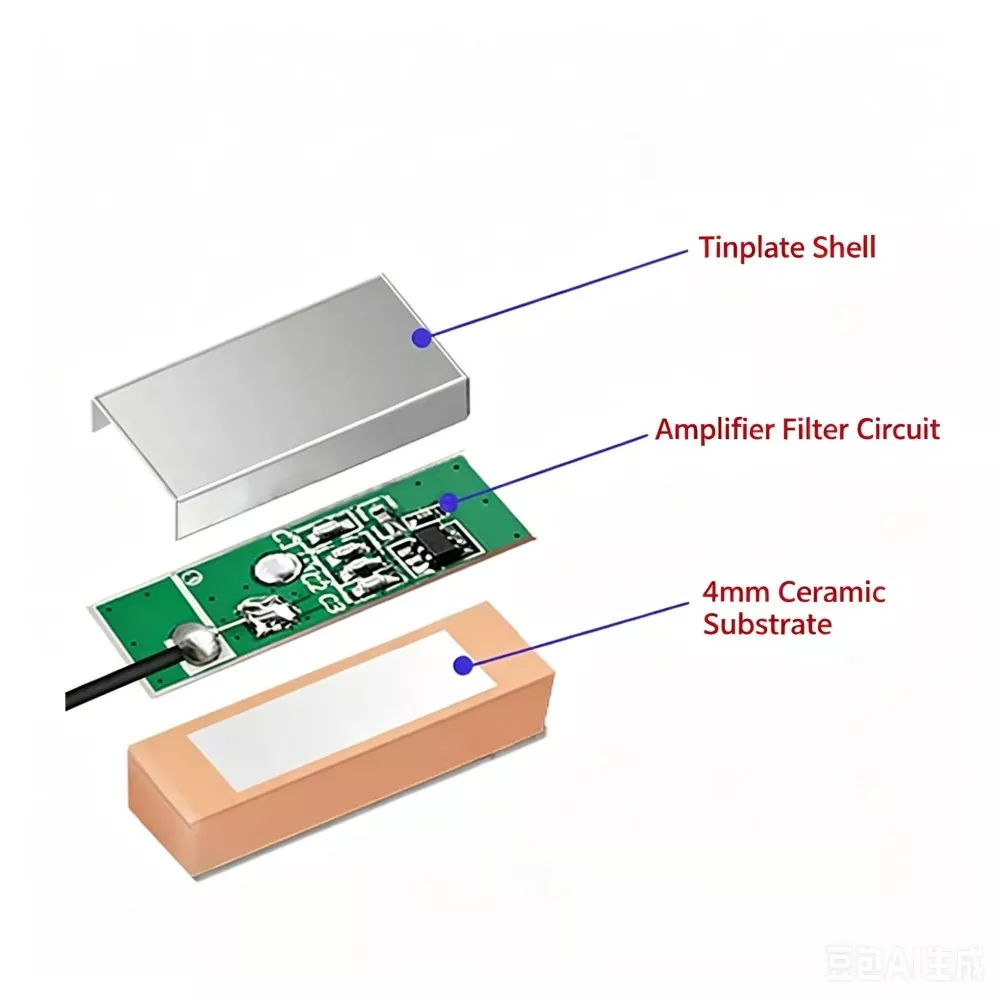

2. Əla zəif siqnal aşkarlama qabiliyyəti: Yüksək performanslı LNA (aşağı səs-küy gücləndiricisi) ilə təchiz edilmiş, ölçülmüş səs-küy rəqəmi (NF) ≤2,0 dB-dir və qazanc 25 dB ± 3 dB-ə çata bilər. Faktiki sınaqda cihazın soyuq işə salınan peyk əldə etmə müddəti 25 saniyəyə endirilib və o, hətta şəhər kanyonu mühitlərində stabil olaraq 7-dən çox peyk əldə edə bilir.

3. Yüksək temperatur sabitliyi: Keramika dielektrikinin temperatur əmsalı ±30 ppm/℃ daxilində idarə olunur. -40 ℃ ilə 85 ℃ arasında dəyişən ekstremal mühitlərdə rezonans tezliyinin dəyişməsi ≤±5 MHz-dir - adi PCB antenalarından çox üstündür.

4. Empedans Uyğunluğu və Anti-Müdaxilə: VSWR ≤ 1.5 ilə standart 50Ω empedans dizaynı; isteğe bağlı olaraq səthdə ferrit örtüklə mövcuddur, ≥ 40 dB diapazondan kənar supressiya təklif edir və anakartı DC-DC çeviriciləri kimi yüksək tezlikli müdaxilələrdən effektiv şəkildə qoruyur.

Əsas Texniki Spesifikasiyalar və Parametrlər

Rəqabətli məhsullarla dərindən müqayisə

1. Təmizləmə tələbləri

Antena maneəsiz bir yerə yerləşdirilməlidir. Antenanın üstündə 30° yüksəklik bucağı daxilində heç bir böyük metal obyekt olmamalıdır. Davamlı 7 sm × 7 sm yer müstəvisi antenanın altında reflektor kimi saxlanılmalıdır, birbaşa aktiv sahənin altında marşruta icazə verilmir.

2. EMI izolyasiyası

Antenanı DC-DC çeviriciləri, kristal osilatorlar, CPU və dinamiklər kimi yüksək səs-küylü komponentlərdən uzaq tutun. Minimum 2 sm aralıq məsafəsi tövsiyə olunur.

3. Empedans nəzarəti

Antenanın qidalanma nöqtəsindən GNSS moduluna qədər 50Ω idarə olunan empedansı qoruyun. RF izləri hamar marşrutla və düzbucaqlı əyilmələr olmadan qısa saxlanılmalıdır.

4. Orientation Control

Keramika səthi yuxarıya baxmalı və yer müstəvisinə paralel qalmalıdır. Sabit RHCP qəbul xüsusiyyətlərini saxlamaq üçün əyilmə bucağı 15°-dən çox olmamalıdır.

RF Mühəndislik Mülahizələri

1. Yer müstəvisindən asılılıq

GNSS antenası sabit yer müstəvisi tələb edir. Performans birbaşa yer ölçüsü və simmetriya ilə əlaqələndirilir.

2. Çoxyollu mühit həssaslığı

Şəhər mühitləri yerləşdirmə dəqiqliyini aşağı salan və dəqiqliyin seyreltilməsini (DOP) artıran siqnal əks etdirmə yollarını təqdim edir.

3. LNA töhfəsi

Aşağı səs-küylü gücləndirici qazanc əldə etmə həssaslığını yaxşılaşdırır, eyni zamanda filtrləmə kifayət deyilsə, diapazondan kənar müdaxiləyə həssaslığı artırır.

4. Tezliyin sabitliyi

Keramika dielektrik temperatur əmsalları termal dövriyyə şəraitində rezonans sürüşməsinə təsir göstərir.

Doğru Məhsulu Necə Seçmək olar?

Xarici GPS antenasını seçərkən aşağıdakı əsas amilləri nəzərə alın:

1. Tezlik və qütbləşmə Cihazın GPS L1, BeiDou B1 və ya ikili tezlik dəstəyi tələb edib-etmədiyini təsdiqləyin. Dairəvi qütblü GNSS antenalarını 2.4G növləri kimi xətti qütbləşmiş antenalarla qarışdırmayın, çünki bu, uyğunsuzluq və qəbulun pisləşməsi ilə nəticələnəcək.

2. Quraşdırma sahəsi Kompakt qurğular üçün kiçik forma faktoruna görə adətən keramika antenası istifadə olunur. Kifayət qədər yerə malik xərclərə həssas tətbiqlər üçün PCB antenaları nəzərdən keçirilə bilər. Mürəkkəb RF mühitlərində keramika antenalar daha sabit performans təmin edir.

3. Aktiv və ya passiv dizayn Cihazın metal korpusu və ya uzun RF qidalanma xətti (>1 m) varsa, siqnal itkisini kompensasiya etmək üçün inteqrasiya edilmiş LNA ilə aktiv antenna tövsiyə olunur.

4. Doğrulama məlumatları Seçim yalnız laboratoriya spesifikasiyalarına deyil, ölçülmüş sahə performansına (məsələn, peyk əldə etmə, C/N0, soyuq başlanğıc vaxtı) əsaslanmalıdır.

Niyə bizi seçməlisiniz (Qianmu Communications)?

• Mənbə fabrikindən birbaşa tədarük: Biz vasitəçilərin mənfəət marjasını rədd edirik və çevik MOQ ilə yüksək rəqabətli zavoddan çıxış qiymətləri təklif edirik.

• Güclü R&D və fərdiləşdirmə imkanları: İD strukturunuza və PCB sxeminizə əsasən keramika çipinin ölçüsünü, gümüş təbəqənin formasını və LNA qazancını tez bir zamanda fərdiləşdirə bilən peşəkar RF mühəndislərindən ibarət komandamız var.

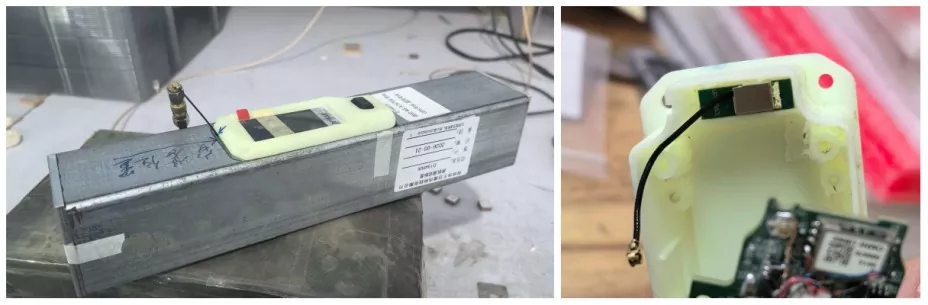

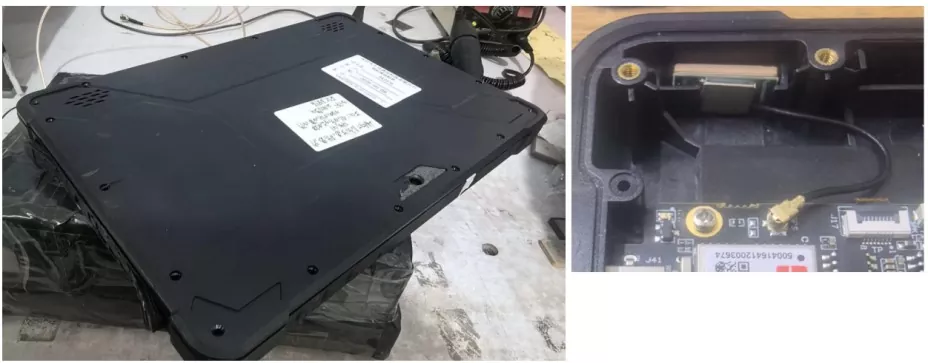

• Real vəziyyətin yoxlanılması: Məhsullarımız "yavaş ulduz axtarışı və tez-tez ulduz itkisi" kimi saysız-hesabsız problemləri həll edərək, bir neçə aparıcı velosiped paylaşımı, avtomobildaxili naviqasiya və ağıllı geyilə bilən brendlərin təchizat zəncirlərinə uğurla inteqrasiya edilib.

• Tam Ömrü Dövrü Xidmətləri: Biz birdəfəlik texniki dəstək təqdim edirik—satışdan əvvəl empedansa uyğun gələn simulyasiyalar və antenanın yerləşdirilməsi təlimatından satışdan sonra qüsurlu məhsulların sürətli təhlilinə qədər.

Tez-tez verilən suallar

S1: Müxtəlif tezlik diapazonlarında olan keramika antenaları bir-birini əvəz edə bilərmi?

Cavab: Xeyr. GNSS antenaları və 2.4G/5.8G antenaları müxtəlif qütbləşmə növlərindən və işləmə mexanizmlərindən istifadə edir. GNSS antenaları adətən RHCP-dir, 2.4G/5.8G antenalar isə xətti qütblüdür. Qütbləşmə və tezlik arasında uyğunsuzluq siqnalın əhəmiyyətli dərəcədə pozulmasına və ya peyk kilidinin itirilməsinə səbəb olur.

2-ci sual: Niyə antenanın ölçüsü performansa təsir edir?

A: Seramik antenanın performansı effektiv şüalanma sahəsi və dielektrik sabitliyi ilə bağlıdır. Daha böyük keramika həcmi ümumiyyətlə qazanc və həssaslığı artırır. Bununla belə, kompakt dizaynlarda performans antenna tənzimləməsi və yer təyyarəsinin dizaynı vasitəsilə qismən optimallaşdırıla bilər.

Q3: GPS Xarici Antennasının empedansı nədir?

A: Standart dizayn empedansı 50Ω-dir, bu da GNSS RF ön sistem sistemlərində geniş istifadə olunur. Xüsusi empedans dəyərləri sistem səviyyəsində uyğunluq tələblərindən asılı olaraq dəstəklənə bilər.

S4: Quraşdırma performansı necə yoxlanılır?

A: Qiymətləndirmə adətən peyk əldə etmə sayı, SNR (siqnal-küy nisbəti) və açıq səma şəraitində soyuq başlanğıc vaxtı kimi GNSS qəbuledici ölçülərinə əsaslanır. Stabil işləmək üçün standart sınaq mühitində çoxsaylı peyk kilidləri və ardıcıl C/N0 dəyərləri gözlənilir
