Seramik yamaq antenası

Bluetooth Ceramic Patch Antenna 2.4GHz Bluetooth rabitə diapazonu üçün xüsusi olaraq hazırlanmış miniatürləşdirilmiş daxili RF antennasıdır. Əsas substrat kimi yüksək dielektrik keramikadan istifadə edir və yüksək temperaturda qat-qat sinterləmə və dəqiq metal dövrə aşındırma yolu ilə istehsal olunur.

Bu antena passiv yamaq RF ötürücü komponentidir. Quraşdırma zamanı xarici naqillərə və ya böyük bir boşluq sahəsinə ehtiyac yoxdur.

Yüksək dielektrik materialı və yığcam quruluşu ilə məhdud bir məkanda səmərəli Bluetooth siqnal ötürülməsi və qəbuluna nail olur, eyni zamanda aşağı enerji istehlakı, güclü anti-müdaxilə performansı və yüksək sabitlik kimi üstünlükləri təmin edir.

Bluetooth geyilə bilən cihazların, ağıllı ev məhsullarının, IoT terminallarının və nəqliyyat vasitəsinə quraşdırılmış Bluetooth cihazlarının kütləvi istehsalı üçün yüksək səviyyəli daxili antenna həlli kimi geniş istifadə olunur.

Necə işləyir

Qianmu Rabitə Bluetooth Seramik Yamaq Antenası keramika dielektrik substratdan, səth metal radiasiya yamasından və alt yerə uyğun təbəqədən ibarət yüksək dielektrik keramika rezonans və mikrostrip radiasiya quruluşunu qəbul edir.

Struktur sabit siqnal ötürülməsi, dəqiq parametr nəzarəti və laboratoriya sınaqları ilə təsdiqlənmiş etibarlı performans təmin edir.

Dəqiq Band Rezonansı

9,2 yüksək dielektrik keramika substratdan istifadə edərək, antena 2400-2483,5 MHz tam Bluetooth tezlik diapazonuna dəqiq uyğun gəlir. 99,6%-ə qədər diapazon uyğunluğu dəqiqliyi ilə tezlik ofsetini və siqnalın zəifləməsini effektiv şəkildə azaldır, Bluetooth gecikməsi və əlaqənin kəsilməsi məsələlərini həll etməyə kömək edir.

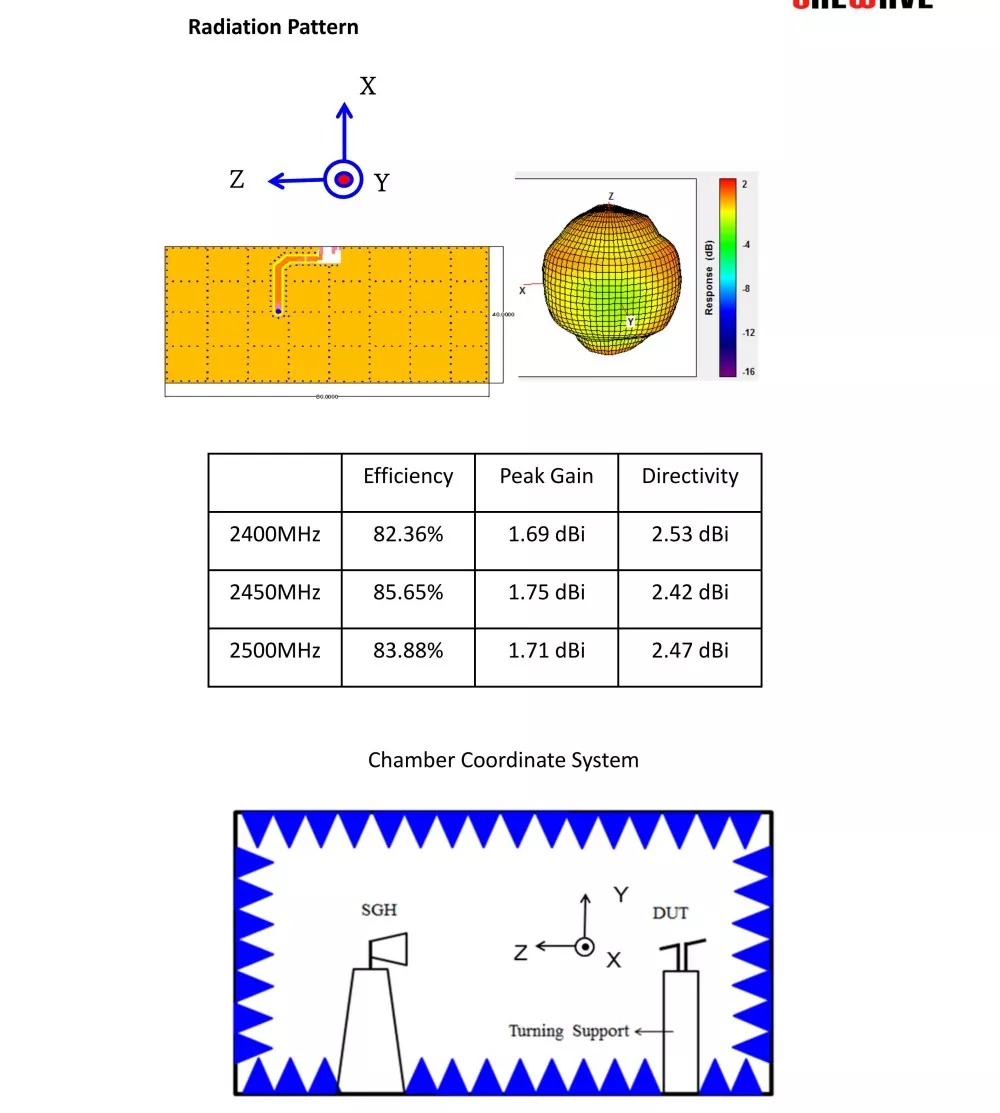

360° Hərtərəfli Radiasiya

Səth dəqiqliyi mikrozolaqlı dövrə 95%-ə qədər radiasiya vahidliyi ilə vahid elektromaqnit şüalanma sahəsi yaradır. Adi PCB antenaları ilə müqayisədə o, siqnalın kor nöqtələrini əhəmiyyətli dərəcədə azaldır və cihazlar üçün daha sabit çoxbucaqlı əlaqələri təmin edir.

Güclü Elektromaqnit Müdaxilə Müqaviməti

Keramika dielektrik materialı anakart çiplərindən, enerji təchizatından və batareyanın səsindən qorunmağa kömək edən özünəməxsus elektromaqnit izolyasiyası təmin edir. Mürəkkəb şəraitdə siqnalın səs-küy nisbəti 4-6 dB artırılaraq adi yay və PCB antenalarından daha yaxşı anti-müdaxilə performansı təmin edilir.

Aşağı Güclü Empedans Uyğunluğu

Antenna ≤1.3 dayanıqlı dalğa nisbəti ilə standart 50Ω dəqiq empedans uyğunluğunu qəbul edir və son dərəcə aşağı siqnal itkisini təmin edir. O, Bluetooth enerji istehlakını 15% azalda bilər ki, bu da onu BLE aşağı güc tətbiqləri və uzun batareya ömrü tələbləri üçün uyğun edir.

Geniş Temperatur Aralığında Sabit Əməliyyat

İnteqrasiya edilmiş yüksək temperaturda sinterlənmiş struktur əla istilik sabitliyini təmin edir. -40°C-dən +85°C-dək yüksək və aşağı temperaturda velosiped sınaqlarından sonra tezlik sapması ≤±2MHz daxilində qalır. Antena həm yüksək, həm də aşağı temperaturlu mühitlərdə sabit performansı saxlayır.

Məhsul Seçimi Bələdçisi

Bir çox aparat tərtibatçıları və alıcıları yalnız ölçüyə diqqət yetirir və iş şəraiti və parametrlərinin uyğunluğuna məhəl qoymur, nəticədə kütləvi istehsalın yenidən işlənməsi və terminal uğursuzluqları baş verir. Bluetooth keramika yamaq antenası seçərkən, onu üç əsas ölçüyə görə dəqiq uyğunlaşdıra bilərsiniz:

• Cihazın enerji tələblərinə əsasən seçin: Batareya ilə işləyən BLE aşağı güc cihazları və geyilə bilən cihazlar üçün cihazın batareyasının ömrünü əhəmiyyətli dərəcədə artırmaq üçün ultra aşağı gücə malik standart keramika antenalarına üstünlük verin; Qoşulma cihazları üçün yüksək qazanclı təkmilləşdirilmiş versiyanı seçin.

• İş şəraitinə əsasən seçin: Daxili normal temperaturlu mülki avadanlıq üçün adi model məqbuldur; Avtomobilə quraşdırılmış, açıq hava və sənaye avadanlıqları üçün sənaye səviyyəli geniş temperaturlu vibrasiya əleyhinə modellər seçilməlidir. Onlar sərt mühitlərə tab gətirə bilirlər və uzun müddət istifadə zamanı onların performansı pisləşməyəcək.

• Avadanlığın strukturuna əsaslanaraq seçin: Çox kiçik gövdəyə malik olan və ehtiyatda baş boşluq olmayan avadanlıqlar üçün miniatürləşdirilmiş yerüstü montaj modellərini seçin; Uzun məsafəli Bluetooth ötürülməsi və Mesh şəbəkəsi tələb edən cihazlar üçün yüksək qazanclı, yüksək anti-müdaxilə xüsusi modelləri seçin.

Tez-tez verilən suallar

S1: Bluetooth keramika yamaq antennasının adi antenadan ən böyük üstünlüyü nədir?

A1: Əsas üstünlüklər yüksək sabitlik, aşağı enerji istehlakı, güclü anti-müdaxilə, yüksək və aşağı temperaturlara müqavimət, kütləvi istehsalda yüksək ardıcıllıq, asan müdaxilə, böyük tezlik sapması, yüksək enerji istehlakı və zəif vibrasiya müqaviməti kimi ümumi PCB antenalarının və yay antenalarının ağrı nöqtələrini mükəmməl şəkildə həll etməkdir.

S2: Bu antena Bluetooth 5.0/5.1/5.3 BLE aşağı güc protokolunu dəstəkləyirmi?

A2: Tam dəstəklənir. O, Bluetooth protokolunun bütün versiyaları ilə uyğun gəlir, aşağı enerji BLE, Bluetooth Mesh şəbəkəsi, 2.4G universal simsiz ötürmə ilə uyğun gəlir və bazarda bütün əsas Bluetooth modulları ilə uyğun gəlir.

S3: Ölçü, parametrlər və marka LOGO-nu fərdiləşdirmək olarmı?

A3: Tam ölçülü fərdiləşdirməni dəstəkləyir. Mənbə Fabriki olaraq o, müştəri tələblərinə uyğun olaraq antenanın ölçüsünü, empedansını və qazancını dəqiq tənzimləyə, müştərinin eksklüziv LOGO-nun mənzildə ipək ekran çapını dəstəkləyə və OEM/ODM özəl etiketli kütləvi istehsal tələblərinə uyğunlaşa bilər.
