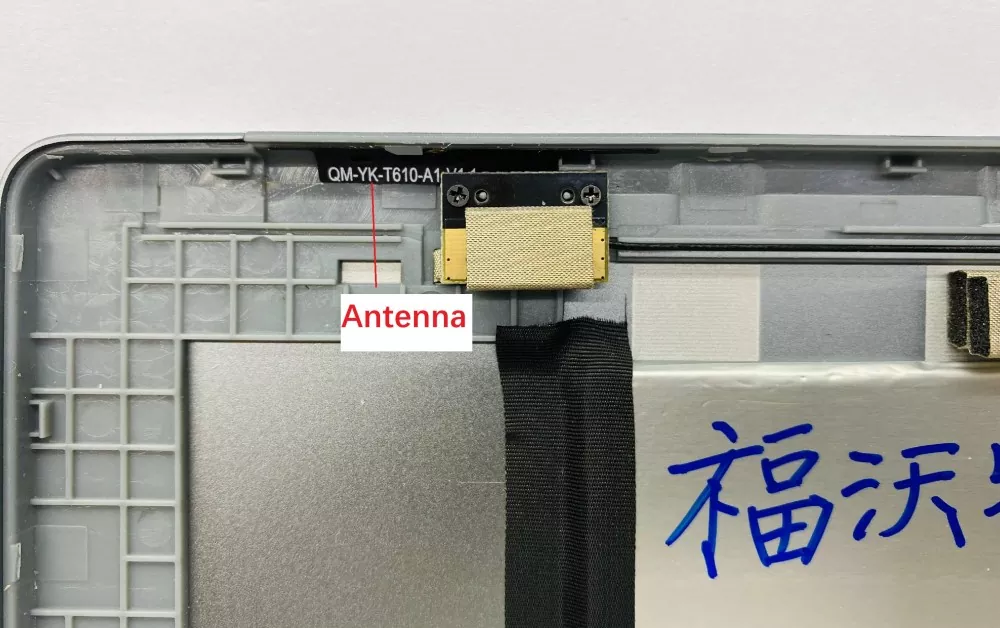

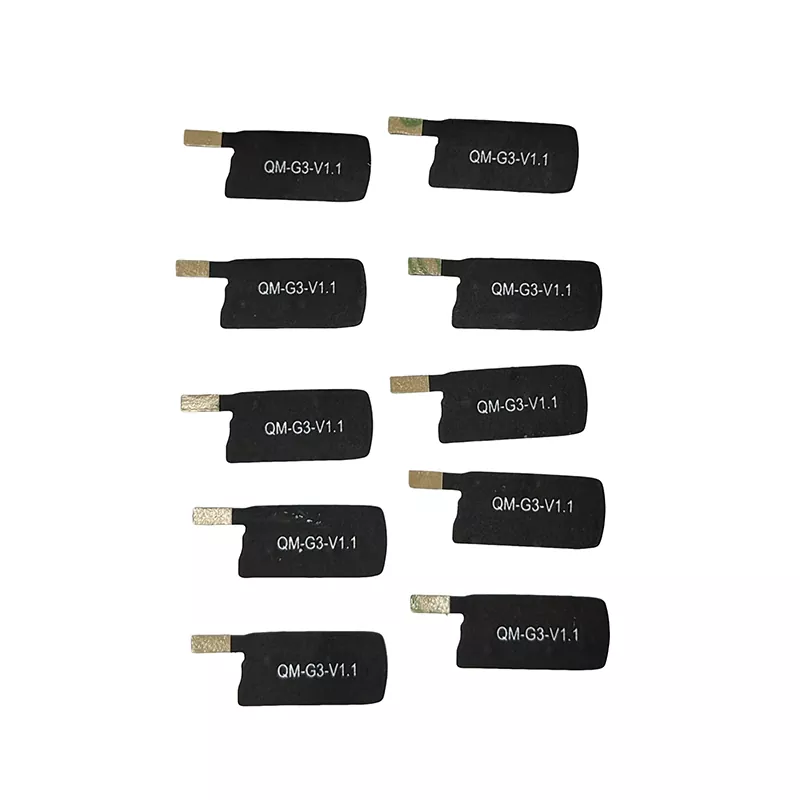

Ultra nazik FPC Tablet Antenası

Ultra nazik FPC Planşet Antenası çevik dövrə lövhəsi texnologiyasından istifadə edərək istehsal edilmiş düz, daxili antennadır. Ənənəvi sərt antenalardan, yaylı antenalardan və keramika antenalarından fərqli olaraq, onun əsas üstünlükləri arasında ultra incə profil, deformasiya üçün elastiklik və planar montaj daxildir.

Antena dəqiq dövrə aşındırması və vahid empedansa malik PI/LCP yüksək tezlikli substratdan istifadə edir. Daxili yapışan dayaq ilə, heç bir vida fiksasiyası tələb etmir. Xüsusilə cihazların içərisində yığcam, qeyri-müntəzəm və əyri boşluqlar üçün nəzərdə tutulmuşdur, o, ənənəvi antenaların çıxıntı, yerin tutulması, qırılmaya həssaslıq və qeyri-sabit siqnal performansı kimi ümumi problemlərini həll edir.

İş prinsipi

Ultra nazik FPC Planşet Antenası elektromaqnit şüalanma və RF rezonansı prinsipləri əsasında işləyir, hədəf tezlik diapazonunda rezonans yaratmaq üçün dəqiq işlənmiş metal şüalanma nümunələrindən istifadə edir və bununla da elektromaqnit dalğalarının səmərəli ötürülməsinə və qəbuluna şərait yaradır.

Məhsulun alt təbəqəsi aşağı dielektrik itkisi və yüksək xətt empedansı ardıcıllığına malikdir, bu da radiotezlik siqnalının zəifləməsini effektiv şəkildə azaldır. Düz, planar struktur radiasiya bucaqlarını optimallaşdırır, metal korpuslar və batareyalar kimi daxili komponentlərdən qoruyucu müdaxiləni minimuma endirir, sabit şəbəkə bağlantısını, Bluetooth cütləşməsini və yerləşdirmə ötürülməsini təmin edir.

Məhsul Əsası

• Ultra incə uyğunluq: Bitmiş qalınlıq 0,1 mm-dən 0,3 mm-ə qədər dəyişir, quraşdırıldıqdan sonra demək olar ki, heç bir daxili hündürlük tutmur, bu onu ultra nazik cihaz dizaynları və incə ağıllı cihazlar üçün üstünlük verilən antenna həlli üçün ideal edir.

• Yüksək elastiklik və əyilmə müqaviməti: Qırılma, təbəqələşmə və ya performansın azalması olmadan 1000-dən çox əyilmə dövrü sınaqdan keçirilmişdir. Adi quraşdırılmış antenaların davamlılığını xeyli üstələyən davamlılıq təklif edən təkrar açılış, qatlama və əyri səth tətbiqləri üçün uyğundur.

• Aşağı itki və yüksək qazanc: Yüksək tezlikli, aşağı itkili substrat materialı ilə gücləndirilmiş siqnal ötürülməsi gərginlik dayanıqlı dalğa nisbəti (VSWR) ≤1.5 ilə sabitdir və uzun məsafədən ayrılma, divarlardan zəif nüfuzetmə, geriləmə və kəsilmiş əlaqələr kimi ümumi istifadəçi problemlərini effektiv şəkildə həll edir.

• Qazma olmadan asan quraşdırma: güclü 3M yapışqan dayaq ilə gəlir—sadəcə soyun və yapışdırın, qaynaq və ya vintlər tələb olunmur, müştərilər üçün əmək xərclərini və qüsur dərəcələrini əhəmiyyətli dərəcədə azaldır.

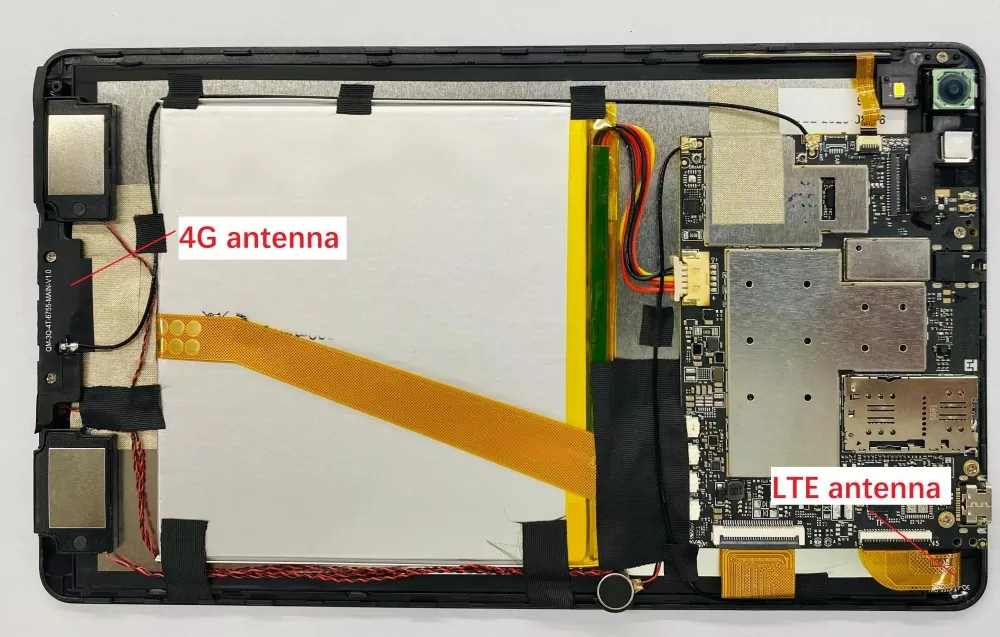

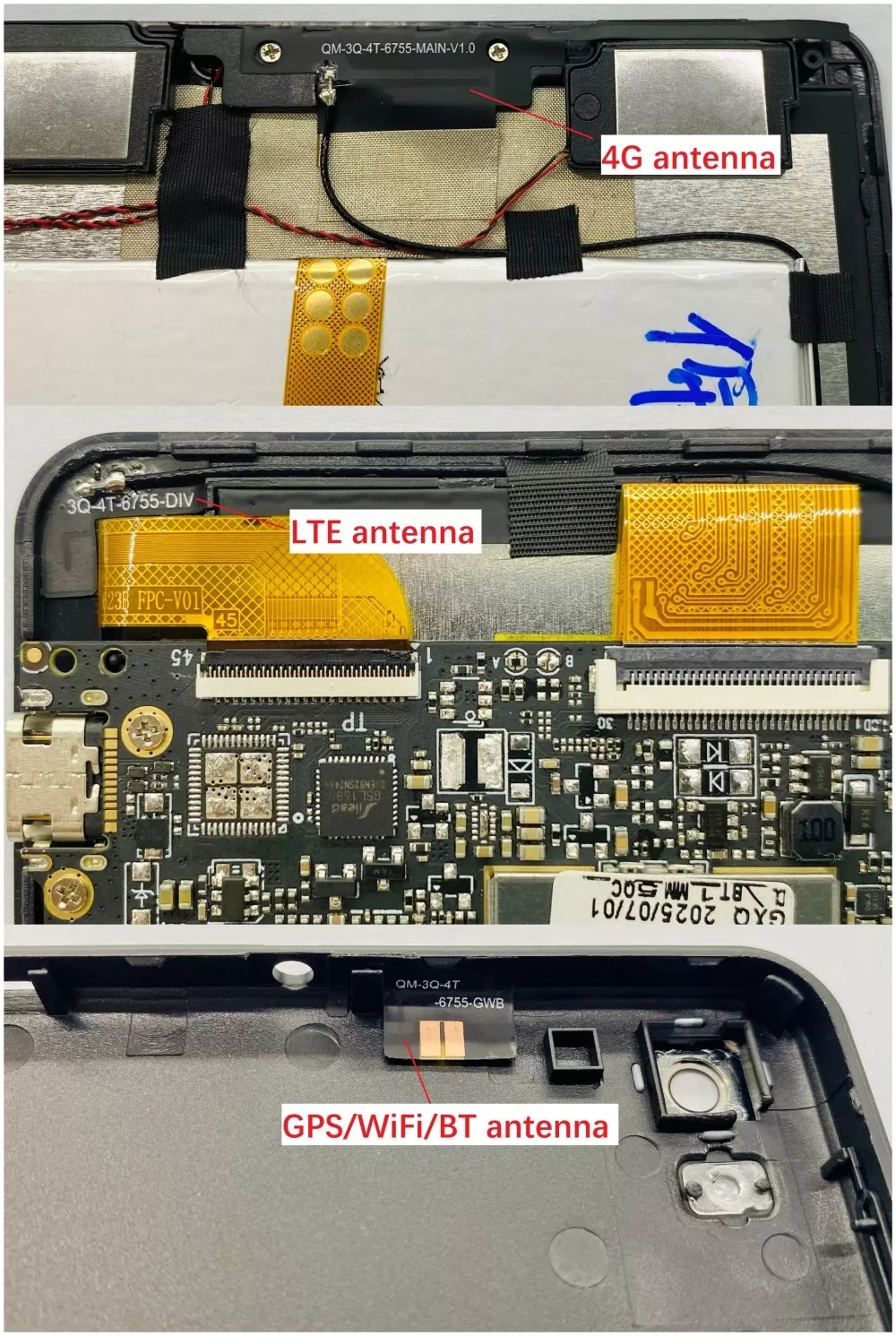

• Tam diapazonlu fərdiləşdirmə: Ölçüləri, kabel uzunluğu və lazım olduqda tənzimlənən birləşdiricilərlə müştəri tələblərinə uyğun olaraq 2.4G, 5G, 6G, Bluetooth, 4G LTE, GPS və NB-IoT daxil olmaqla istənilən tezlik diapazonu üçün fərdiləşdirilə bilər.

• Yüksək partiya ardıcıllığı: Avtomatlaşdırılmış montaj xətləri vasitəsilə kütləvi istehsal hər partiya üçün dar diapazonda impedans, qazanc və tezlik sapmalarına ciddi nəzarət edilməsini təmin edir və partiyadan partiyaya dəyişiklik olmadan sabit performans təmin edir.

Texniki Spesifikasiyalar

Tətbiq ssenariləri

Yüngül və sabit üstünlükləri ilə ultra nazik FPC Planşet Antenaları müxtəlif sənaye sahələrində incə ağıllı aparat üçün yaxşı uyğun gəlir, müxtəlif yığcam daxili məkanlara asanlıqla uyğunlaşır və müxtəlif tətbiq ssenarilərinə imkan verir.

İstehlak elektronikası tətbiqləri: ağıllı saatlar, fitnes lentləri, simsiz qulaqlıq qutuları, portativ güc bankları və mini Bluetooth dinamikləri - qabarıq və qabıq çıxıntısı olmayan ultra incə dizaynlar üçün mükəmməl uyğun gəlir.

IoT ssenariləri: qapı və pəncərə sensorları, temperatur və rütubət sensorları, ağıllı qapı kilidləri, simsiz şlüzlər və LoRa IoT terminalları, sabit uzunmüddətli aşağı enerji ötürülməsini təmin edir.

Sənaye və avtomobil tətbiqləri: avtomobil mini yerləşdirmə terminalları, sənaye əl cihazları, portativ sınaq alətləri və təhlükəsizlik mini kameraları—ekstremal temperaturlara və müdaxilələrə davamlı, mürəkkəb iş şəraiti üçün uyğundur.

Rəqiblərlə müqayisədə məhsulun üstünlükləri

Bazarda ümumi FPC antenaları tez-tez həddindən artıq qalınlıq, zədələnməyə həssaslıq, şişirdilmiş siqnal spesifikasiyası və partiyadan partiyaya əhəmiyyətli dəyişikliklər kimi problemlərdən əziyyət çəkir. Ultra nazik FPC Tablet Antennamız aydın fərqləndirilmiş üstünlüklər təklif edərək xüsusi olaraq optimallaşdırılmışdır.

• Qalınlıq üstünlüyü: Rəqiblər adətən 0,4–0,6 mm təklif etsələr də, məhsulumuz sadəcə 0,1 mm-də ultra nazikdir, son dərəcə yüngül cihazlar üçün idealdır və daha geniş sənaye uyğunluğu təklif edir.

• Prosesin Üstünlükləri: Dəqiq aşındırma və təmiz otaq istehsalından istifadə edərək, dövrə xətləri vahid və çapıqsızdır, adi antenalarda tez-tez rast gəlinən naqillərin qırılması və aralıq əlaqənin kəsilməsi risklərini aradan qaldırır.

• Performans üstünlükləri: Faktiki qazanc yüksək və aşağı temperatur mühitlərində sabit performansla, şişirtmədən spesifikasiyalara cavab verir. Əksinə, rəqiblərin daha aşağı qiymətli məhsulları tez-tez yüksək temperaturda siqnalın zəifləməsi və aşağı temperaturda əlaqənin kəsilməsi problemlərindən əziyyət çəkir.

• Fərdiləşdirmə Üstünlüyü: Birbaşa istehsalçı olaraq, biz sürətlə qəliblər yarada və ölçüləri, kabel uzunluqlarını və birləşdiriciləri dəyişdirə bilərik. Əksinə, əksər rəqiblər yalnız standart ehtiyat elementləri təklif edirlər ki, bu da daha uzun fərdiləşdirmə müddətləri və məhdud modifikasiya seçimləri ilə nəticələnir.

• Keyfiyyətə nəzarət üstünlüyü: 100% işə salınma sınağı və empedans seçmə yoxlaması, qüsur dərəcəsi 0,3%-dən aşağı idarə olunur ki, bu da sənaye üzrə orta göstərici 2%-dən əhəmiyyətli dərəcədə aşağıdır.

Quraşdırma Bələdçisi

Ultra nazik FPC Planşet Antenası heç bir xüsusi avadanlıq tələb etməyən sıfır quraşdırma maneəsi təklif edir - montaj tez bir zamanda əl ilə tamamlana bilər və müştərinin istehsal səmərəliliyini əhəmiyyətli dərəcədə yaxşılaşdırır.

Quraşdırma Addım 1: Quraşdırma səthini təmizləyin — düz, quru səthi təmin etmək üçün cihazın daxili montaj sahəsindən toz, yağ ləkələri və buruqları təmizləyin, yapışan altlığın zəif yapışmasının və ya qopmasının qarşısını alın.

Quraşdırma Addım 2: Yapışqan filmi yerləşdirin və çıxarın: Antenanı avadanlıq strukturuna uyğun olaraq təyin olunmuş yerə uyğunlaşdırın. Antenanın arxasındakı qoruyucu filmi çıxarın və çılpaq əllərlə yapışan sahə və ya dövrə ilə birbaşa təmasdan qaçın.

Addım 3: Hizalayın və Basın: Filmi yumşaq bir şəkildə hizalayın, sonra hava qabarcıqlarının və ya qaldırıcı kənarların olmaması üçün 3-5 saniyə bərabər şəkildə basın. Əyri səthlər üçün bölmələrdə təzyiq tətbiq edin.

Quraşdırma tədbirləri: Batareyalar, qoruyucu örtüklər və ya anakart çipləri kimi böyük metal səthlərə birbaşa qarşı qoymayın. Siqnal performansını artırmaq üçün 3-5 mm boşluq saxlayın.

Sertifikatlaşdırma və Keyfiyyət Təminatı

Şirkətin Kvalifikasiyası: Etibarlı biznes lisenziyasına, müstəqil istehsal obyektinə, təmiz otaq istehsalı emalatxanasına və peşəkar sınaq laboratoriyasına malikdir. Ofis, istehsal və keyfiyyətə nəzarət saytları yerində yoxlama üçün mövcuddur; vasitəçi ticarət şirkəti deyil.

Məhsulun Sertifikatlaşdırılması: Bütün məhsullar Avropa, ABŞ, Cənub-Şərqi Asiya və digər regionlar üçün qlobal bazara çıxış standartlarına cavab verən ROHS, REACH və CE daxil olmaqla ixrac sertifikatlarından keçmişdir. Tam sertifikatlaşdırma sənədləri istək əsasında mövcuddur.

Keyfiyyətə nəzarət yoxlama sistemi: qəbul edildikdən sonra xammal nümunələrinin götürülməsi, istehsal zamanı prosesdaxili yoxlamalar, hazır məhsulların 100% işə salınması sınağı, yaşlanma testləri və əyilmə testləri. Satışdan sonra izlənilməni təmin etmək üçün hər bir partiya üçün yoxlama qeydləri və nümunələr saxlanılır.

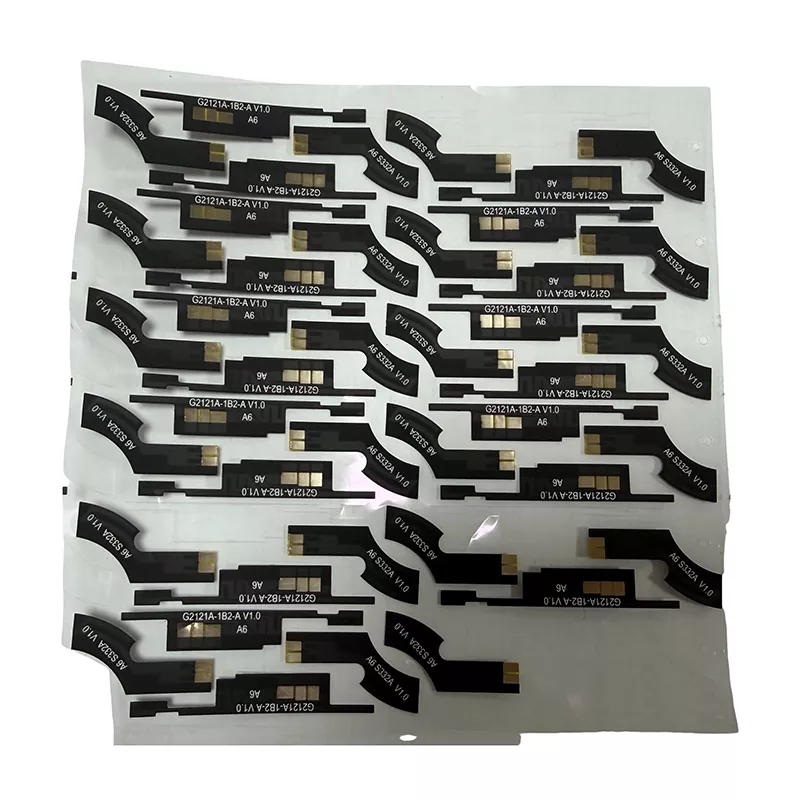

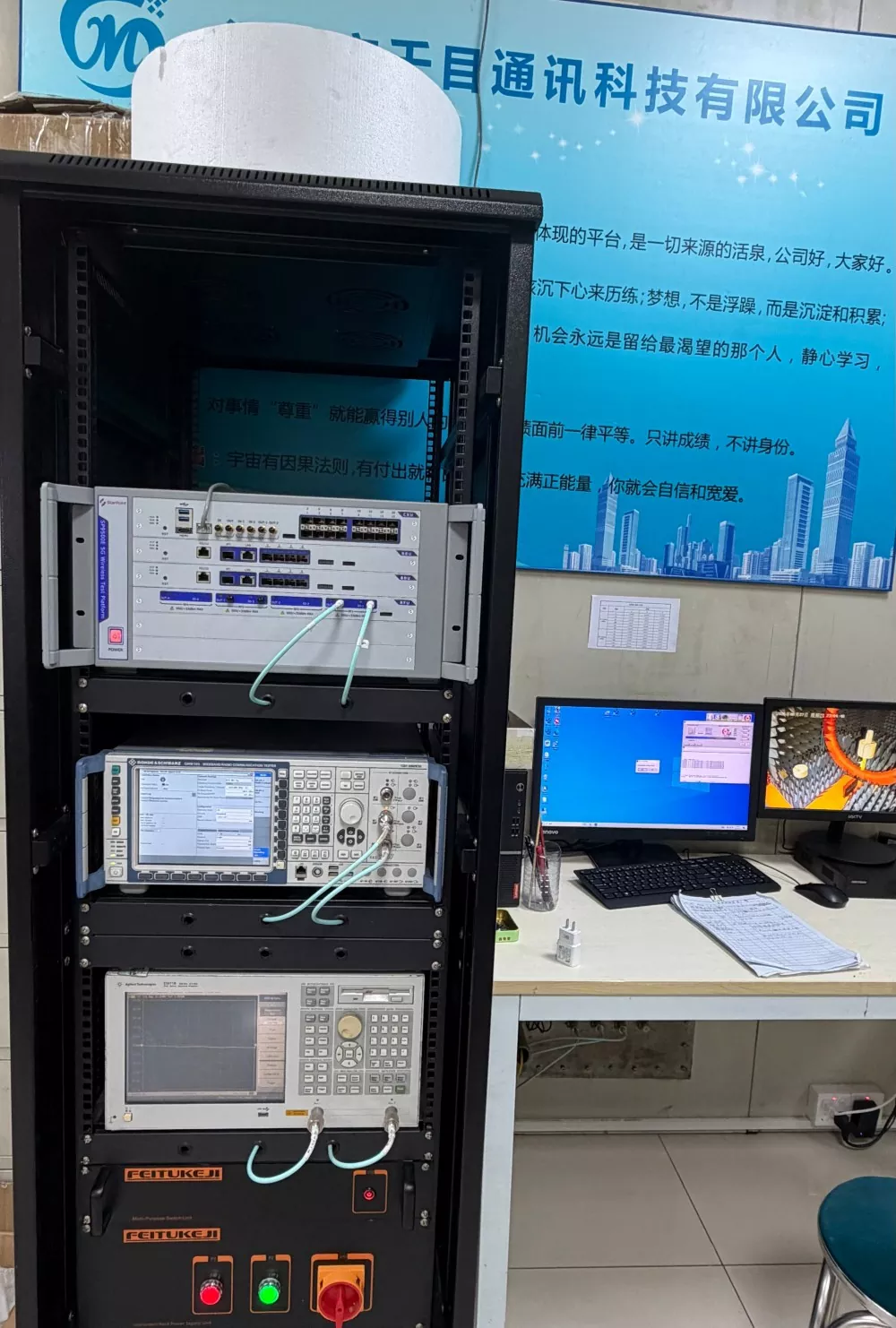

İstehsal qabiliyyətinin sübutu: Daxili avtomatlaşdırılmış aşındırma və laminasiya istehsal xətləri, RF yoxlama avadanlığı ilə birlikdə, əsas müştərilər üçün geniş miqyaslı sifarişlərin çatdırılması tələblərinə cavab verən gündəlik 80.000 ədəddən çox məhsul istehsal etməyə imkan verir.

Məhsul Seçimi Bələdçisi

Ultra nazik FPC Planşet Antenalarını seçərkən, müştərilərin kor-koranə aşağı qiymətli variantları seçməsinə ehtiyac yoxdur - onları avadanlıq tələblərinə dəqiq uyğunlaşdırmaqla, onlar tələlərdən effektiv şəkildə qaça bilərlər.

1. Cihazın qalınlığına əsasən modeli seçin: Ultra incə cihazlar üçün 0,1 mm versiyaya üstünlük verin; standart cihazlar üçün performans və struktur uyğunluğu balanslaşdırmaq üçün 0,2–0,3 mm standart versiyanı seçin.

2. Tətbiq ssenariləri əsasında modelləri seçin: daxili, ətraf mühitin temperaturu cihazları üçün standart modelləri seçin; daha güclü hava müqaviməti təklif edən avtomobil və sənaye xarici avadanlıqları üçün yüksək aşağı temperaturlu möhkəm modellərə üstünlük verin.

3. Tezlik diapazonu tələblərinə əsasən modelləri seçin: WiFi, Bluetooth, 4G və GPS kimi tələb olunan tezlik diapazonlarını aydın şəkildə müəyyənləşdirin. Şirkətimiz ümumi modellərlə əlaqəli zəif siqnal performansı və uyğunsuzluq problemlərindən qaçaraq müvafiq rezonans antenalarına dəqiq uyğunlaşa bilər.

4. Birbaşa zavod mənbələrinə üstünlük verin: Vasitəçi qeydləri, şişirdilmiş spesifikasiyalar və satışdan sonrakı dəstəyin olmaması kimi problemlərin qarşısını almaq üçün yerində sınaq, fərdiləşdirmə və sertifikatlaşdırma hesabatları təqdim edən fabrikləri seçin.

Niyə Qianmu Communications seçin

RF antenna sənayesində 17 illik dərin təcrübəyə malik Çin Təchizatçı olaraq biz Ultra nazik FPC Planşet Antenalarının tədqiqi, inkişafı və istehsalı üzrə ixtisaslaşırıq, həqiqi imkanlar və möhkəm məlumatlar vasitəsilə inam yaradırıq.

1. Peşəkar texniki komanda: Müştərilər üçün antenna yerləşdirmə həllərini optimallaşdırmağa və siqnalın qorunması, divarın zəif nüfuz etməsi və yüksək müdaxilə kimi mürəkkəb məsələləri həll etməyə qadir olan, 10 ildən artıq təcrübəyə malik RF mühəndislərindən ibarət komandamız var.

2. Sürətli Fərdiləşdirmə Xidməti: Stokda olan əşyalar həmin gün göndərilir; 24 saat ərzində təqdim olunan həlləri olan xüsusi dizaynlar, 3-5 gün ərzində sürətli prototipləşdirmə və 7-10 gün ərzində toplu çatdırılma - sənaye standartlarından əhəmiyyətli dərəcədə sürətli.

3. Xərc-effektivlik üstünlüyü: İstehsal və birbaşa satış üçün öz fabrikimizlə biz vasitəçi qiymət artımlarını aradan qaldırırıq. Toplu sifarişlər fabrikin son qiymətində, yüksək səviyyəli brendlərlə müqayisə olunan keyfiyyət və daha rəqabətli qiymətlərlə təklif oluna bilər.

4. Satışdan sonrakı xidməti gücləndirin: Göndərmələrə sınaq hesabatları, spesifikasiyalar və sertifikatlaşdırma sənədləri daxildir; partiyanın qüsurları geri qaytarma və dəyişdirmə siyasəti ilə əhatə olunur; müştərilərə kütləvi istehsala nail olmaqda kömək etmək üçün proses boyu təkbətək texniki dəstək.

5. Geniş real dünya tətbiqləri: Biz istehlakçı elektronikası, IoT, sənaye avadanlığı və avtomobil cihazları da daxil olmaqla müxtəlif sahələrdə 1000-dən çox yerli və beynəlxalq smart avadanlıq istehsalçısına xidmət göstərmişik, yoxlanıla bilən kütləvi istehsal halları mövcuddur.

Tez-tez verilən suallar

S1: Ultra nazik FPC Tablet Antenaları əyri səthlərə uyğunlaşa bilərmi?

A: Bəli. Məhsul normal tətbiq zamanı siqnal performansına təsir etmədən nizamsız formalı cihazlarda quraşdırmaq üçün uyğun olan kiçik əyri və qövs formalı strukturlara uyğunluğu dəstəkləyən əla elastiklik təklif edir.

S2: O, fərdi ölçüləri və tezlik diapazonlarını dəstəkləyirmi?

A: Ölçüləri, qalınlığı, kabel uzunluğu, birləşdiriciləri və müştəri çertyojlarına və tələblərinə uyğun olaraq tənzimlənən tezlik diapazonları ilə, o cümlədən pulsuz dizayn optimallaşdırması ilə tam OEM/ODM fərdiləşdirmə dəstəyi.

S3: Toplu satınalmalar üçün test hesabatları və sertifikatlar təqdim edə bilərsinizmi?

A: Bəli. Müştərilərin yoxlanılması və ixrac tələblərinə cavab vermək üçün zavod sınaq hesabatları, performans spesifikasiyası, ROHS/CE sertifikatları və digər tələb olunan materiallar daxil olmaqla, hər bir partiya üçün tam sənədlər təqdim edə bilərik.

4-cü sual: Antena cihazın metal hissəsinə yaxın yerləşdirilsə, siqnal pisləşəcəkmi?

A: Metal qoruyucu müdaxiləyə səbəb ola bilər; quraşdırma zamanı 3-5 mm boşluq buraxmaq tövsiyə olunur. Mühəndislər daxili avadanlıqların yerləşdirilməsi üçün pulsuz optimallaşdırma həlləri təqdim edə bilərlər.

S5: Nümunənin keyfiyyəti toplu sifarişin keyfiyyətinə uyğundurmu?

A: Tamamilə uyğundur. Nümunələr və toplu sifarişlər arasında istənilən keyfiyyət uyğunsuzluğunu aradan qaldıran vahid qəliblər, standartlaşdırılmış prosedurlar və ardıcıl keyfiyyətə nəzarət standartları ilə fabrikdə standartlaşdırılmış kütləvi istehsal prosesləri.
