Lora antenası

LoRa Antenna 433MHz və 868–920MHz sənaye IoT RF xarici çubuqlu antennadır, uzun məsafəli yayılmış spektr rabitəsi üçün nəzərdə tutulmuşdur.

Qianmu Communication tərəfindən hazırlanmış bu antenna metal qabıqların, divarların və ana plataların səbəb olduğu siqnal qoruma itkisini azaldan cihazın korpuslarına, dirəklərinə və qutularına çevik şəkildə quraşdırıla bilən parçalanmış xarici çubuq strukturunu qəbul edir.

O, 433 MHz aşağı diapazonu və qlobal 868–920 MHz ISM diapazonunu dəqiq şəkildə əhatə edən bir parça qəliblənmiş saf mis osilatordan və havaya davamlı PVC korpusdan istifadə edir.

Sabit toplu performansı ilə LoRa Antenna uzun məsafəli aşağı güclü IoT şəbəkə layihələri üçün uyğundur.

İş prinsipi

Qianmu Communication 433/868–920MHz LoRa Antenası uzun məsafəli siqnal ötürülməsi və qəbuluna nail olmaq üçün çox yönlü RF şüalanması ilə birləşdirilmiş seqmentli rezonanslı osilator dizaynından istifadə edir.

Daxili struktura RF konnektoru, empedans uyğun osilator, izolyasiya qoruyucu təbəqə və suya davamlı qoruyucu korpus daxildir. Bütün performans parametrləri vektor şəbəkə analizatorundan istifadə edərək şirkətin RF laboratoriyası tərəfindən yoxlanılır.

1. Dual-Band Segmented Resonance Design

Antenna 433 MHz aşağı tezlik diapazonu və 868-920 MHz ISM diapazonu üçün iki müstəqil uyğunlaşdırılmış osilatoru birləşdirir. Ölçülmüş tam diapazonlu VSWR hər iki tezlik diapazonunda sabit rezonansı təmin edən ≤1.3-dür.

Bir antenna ayrıca inventar tələb etmədən iki əsas LoRa rabitə diapazonunu dəstəkləyir.

2. 360° Hərtərəfli Radiasiya Dizaynı

Simmetrik çubuq formalı osilator strukturu ≤1dB dalğalanma ilə vahid üfüqi şüalanma təmin edir və siqnalın kor nöqtələrini azaldır.

Eyni ötürmə gücü altında, açıq ərazidə ölçülmüş ötürmə məsafəsi, siqnal balanssızlığı olmadan çox istiqamətli cihaz şəbəkəsini dəstəkləyən cihazın quraşdırılmış antennasından 2,8 dəfə uzundur.

3. Metal Qoruyucu və Müdaxilə Əleyhinə Quruluş

Mis qoruyucu üzüklər şlüz anakartlarından, sənaye mühərriklərindən və enerji təchizatı kabellərindən elektromaqnit müdaxiləsini azaltmaq üçün antenanın bazasına inteqrasiya edilmişdir.

Fabriklər və yarımstansiyalar kimi güclü müdaxilə mühitlərində ölçülmüş məlumat paketi itkisi 65% azalır və sabit IoT məlumat ötürülməsini təmin edir.

4. Xarici hava şəraitinə davamlı struktur

Antena möhürlənmiş rezin contaları olan qalınlaşdırılmış PVC suya davamlı korpusu qəbul edir. O, -40°C-dən +70°C-dək 72 saatlıq dövri yaşlanma testlərindən və yağış suyuna davamlılıq testlərindən keçib.

Osilator ≤±2MHz tezlik sapması ilə oksidləşmədən qorunur və sabit xarici performansını saxlayır.

5. 50Ω Standart Empedans Uyğunluğu

Antenna dəqiq zavod empedansının tənzimlənməsindən istifadə edir və LoRa cihazları üçün standart RF interfeyslərini dəstəkləyir.

O, empedans uyğunsuzluğundan yaranan siqnal əksini azaldır, cihazın ötürmə gücünü 12% azaldır və terminal batareyasının ömrünü uzadır.

Dəstəkləyici cihazlarla uyğun gəlir

Bu LoRa antenası güclü RF uyğunluğuna malikdir və adapter aksesuarları olmadan birbaşa olaraq aşağı güclü Iot rabitə terminallarının böyük əksəriyyətinə qoşula bilər.

1. LoRa rabitə aparıcısı: 433MHz LoRa şlüz, 868/915MHz sənaye LoRa konsentratoru, açıq LoRa əldəetmə baza stansiyası, simsiz məlumat ötürmə radiosu

2. Ağıllı sensor terminallar: Torpağın temperaturu və rütubəti sensoru, suyun keyfiyyətinə nəzarət zondu, qaz/yanğın tüstü siqnalı, maye səviyyəsinin təzyiq kollektoru

3. Əşyaların Sənaye İnterneti (iot) cihazları: atelye məlumatlarının toplanması terminalı, simsiz kanban istehsal xətti, anbar mallarının yer etiketi hostu

4. Ağıllı şəhər aksesuarları: Küçə lampası tək lampa nəzarətçisi, parkinq maqnit detektoru, lyuk qapağının vəziyyəti monitoru, açıq təhlükəsizlik siqnalizasiyası aparıcısı

5. Rf aksesuar komponentləri: RF qidalandırıcıları, siqnal enerji bölücüləri, RF rele gücləndirmə modulları

Standartlaşdırılmış texniki şərtlər

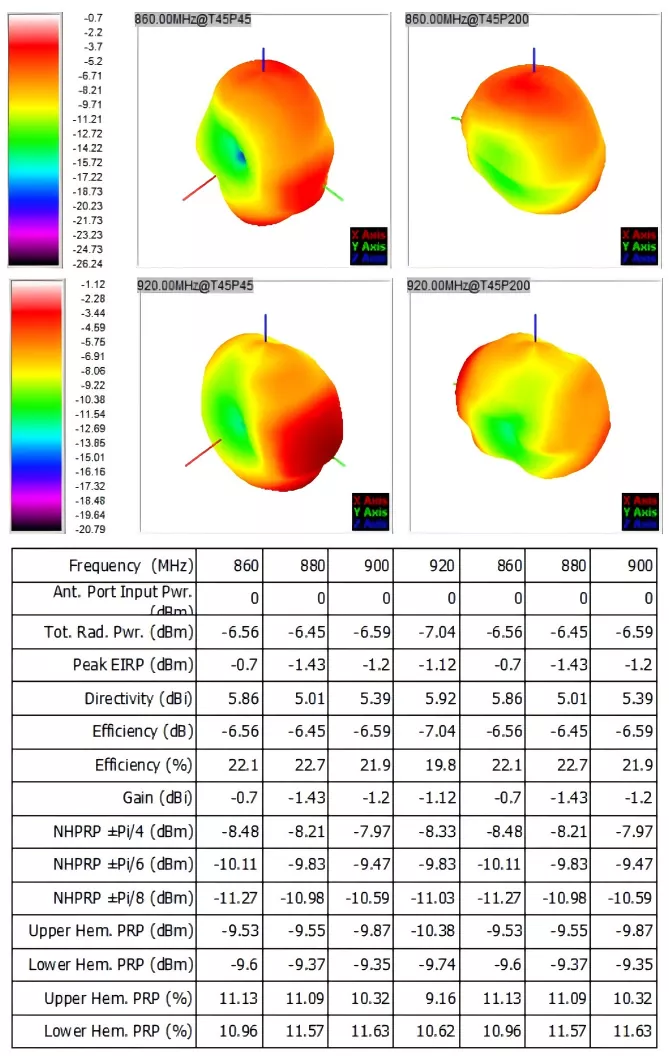

Bütün parametrlər daxili RF yankısız kamera testlərinin nəticələridir. LoRa antenalarının hər bir partiyası layihənin qəbulu, ixrac gömrük bəyannaməsi, A tərəfinin kvalifikasiyasının yoxlanılması üçün istifadə oluna bilən kağız fabriki sınaq vərəqi ilə gəlir:

Satınalma Bələdçisi

Bir çox IoT alıcıları və R&D mühəndisləri modelləri əsasən qiymətə görə seçirlər ki, bu da ötürmə məsafəsinin qeyri-kafi olması, açıq havada zədələnməsi, layihənin yenidən işlənməsi və sonradan xərclərin artması ilə nəticələnə bilər.

Qianmu Communication LoRa Antennasını satın alarkən, model dörd əsas faktora görə seçilə bilər:

1. Tezlik Bandı Tələblərinə uyğun seçin

Avropa ixracatı və yerli bələdiyyə layihələri üçün 868MHz diapazonuna üstünlük verilir. 433 MHz diapazonu yerli əkinçilik tətbiqləri və sənaye 433 MHz sensor cihazları üçün uyğundur.

Çox diapazonlu hibrid şəbəkə layihələri üçün bir antenna ilə müxtəlif cihazları dəstəkləmək üçün 433/868–920 MHz cüt zolaqlı LoRa xarici antenalarını seçin.

2. Əməliyyat mühitinə uyğun seçin

Qapalı quru otaqlar və ofislər üçün tətbiq şərtlərinə uyğun olaraq standart modellər seçilə bilər.

Çöl əkin sahələri, bələdiyyə küçə lampaları və yüksək rütubətli və ya duzlu sahil mühitləri üçün suyun daxil olmasının və nasazlığın qarşısını almaq üçün IP65 suya davamlı və hava şəraitinə davamlı modelləri seçin.

Şimal bölgələrində temperaturun sıfırdan aşağı olan bölgələr üçün məhsulun ≥-40°C aşağı temperaturda işləməsini dəstəklədiyini təsdiqləyin.

3. Transmissiya məsafəsi tələblərinə uyğun seçin

Qısa məsafəli daxili avadanlıqlar üçün aşağı qazanclı antenalar seçilə bilər.

Bir neçə kilometr ərazini əhatə edən əkinçilik ərazilərində və parklarda açıq monitorinq proqramları üçün şlüz investisiyalarını azaltmaq üçün yüksək qazanclı ikili diapazonlu antenalardan istifadə edilməlidir.

4. Layihə Tələblərinə Görə seçin

Laboratoriya sınaqları və qısamüddətli layihələr üçün az miqdarda standart modellər alına bilər.

Ağıllı şəhərlər və ağıllı kənd təsərrüfatı kimi uzunmüddətli irimiqyaslı layihələr üçün avadanlığın ardıcıl görünüşünü qorumaq və uzunmüddətli istismar və texniki xidmət xərclərini azaltmaq üçün ekranda çap edilmiş loqolar və xüsusi interfeyslərlə toplu fərdiləşdirmə seçilə bilər.

Tez-tez verilən suallar

S1: Bu LoRa xarici antenası eyni vaxtda həm 433MHz, həm də 915MHz tezlik diapazonlarını dəstəkləyirmi?

A1: Qianmu Communication-ın LoRa xarici antenası 430-440MHz, 860-930MHz diapazonunu əhatə edir və 433MHz, 868MHz və 915MHz əsas ISM diapazonlarına mükəmməl uyğun gəlir. Tək antena müxtəlif bölgələrdəki LoRa cihazlarına uyğunlaşdırıla bilər.

S2: Antena interfeysi, mənzil LOGO-su və ixrac qablaşdırması fərdiləşdirilə bilərmi?

A2: Tamamilə fərdiləşdirilə bilər. Mənbə Fabriki olaraq biz tələb üzrə SMA/BNC/N/IPEX kimi müxtəlif növ RF interfeyslərini əvəz edə bilərik, qabıqda müştəri markasının LOGO-nun ipək ekran çapını dəstəkləyə bilərik, xüsusi neytral İngilis ixrac rəng qutusu və OEM/ODM xüsusi sifarişləri üçün minimum sifariş miqdarı çevik şəkildə müzakirə edilə bilər.

S3: LoRa xarici antennasının faktiki ötürmə məsafəsini necə təsdiqləyə bilərik? Ölçülmüş məlumatları təqdim edə bilərikmi?

A3: Bəli. LoRa xarici antenalarının hər bir partiyası radiotezlik yankısız kamera test hesabatı ilə gəlir.
