NFC antenası

NFC ilə inteqrasiya olunmuş yumşaq antena nədir? Aktiv antena nədir?

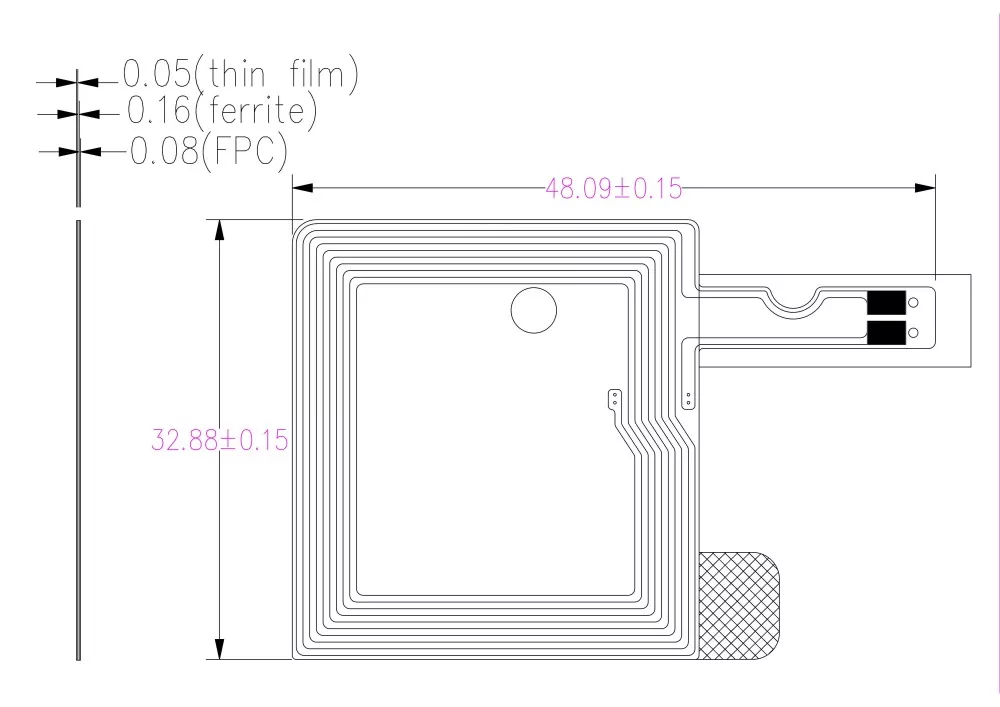

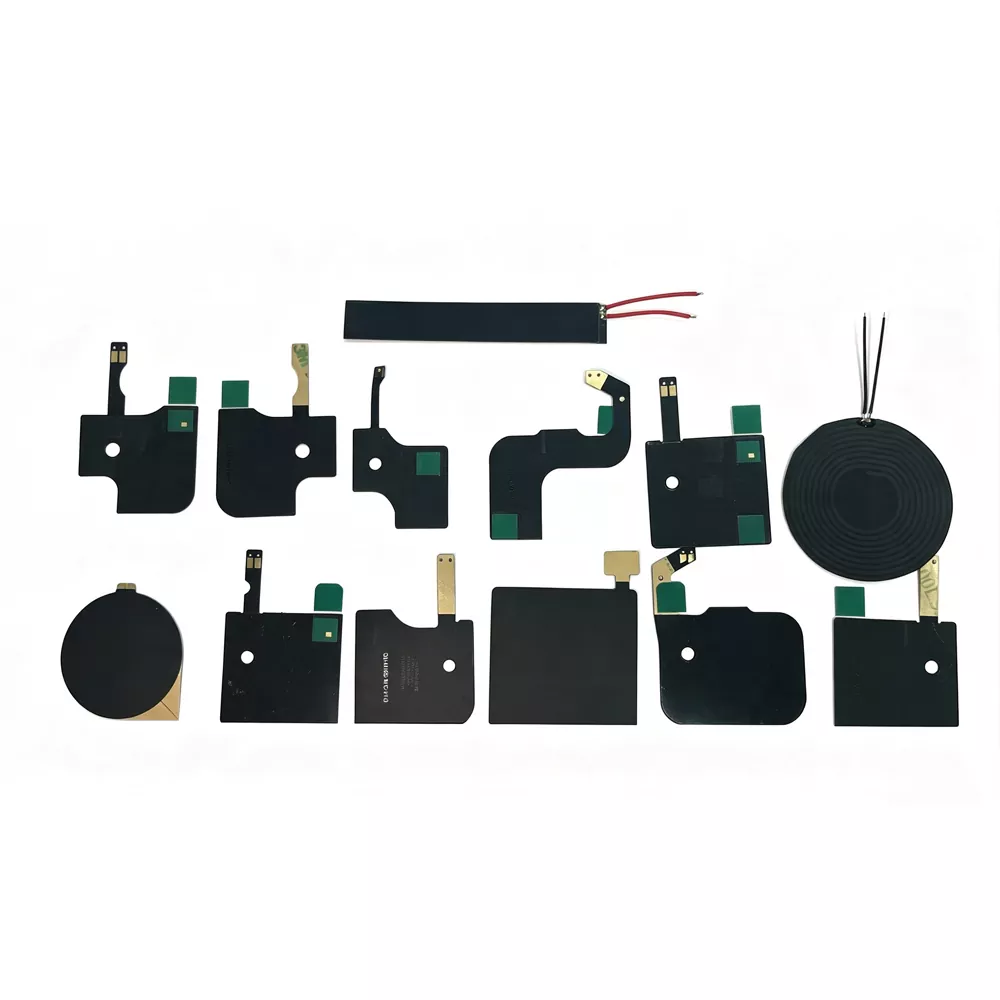

1.1 NFC Daxili Yumşaq Antenna (FPC Flexible Antenna)

NFC daxili çevik antenası (NFC Flexible Printed Circuit Antenna) çevik çap dövrə lövhəsi (FPC) substratında istehsal edilmiş və 13,56 MHz tezlik diapazonunda işləmək üçün nəzərdə tutulmuş bir növ NFC Antennasıdır. O, keçirici rulon materialı kimi elektrolitik misdən istifadə edir və xüsusi növbələr və həndəsi strukturlarla fərdiləşdirilmiş rulon nümunələri yaratmaq üçün dəqiq aşındırma prosesini qəbul edir. İzolyasiya təbəqəsi kimi ferrit maqnit filmi ilə birləşən bu çevik antena 3M yapışqan və ya soyulmuş montaj həlləri vasitəsilə asanlıqla elektron cihazlara inteqrasiya oluna bilər.

Əsas komponentlər:

- FPC substratı:Qalınlığı 0,14-0,27 mm arasında dəyişən, yüngül və əyilə bilən xüsusiyyətlər təmin edən çevik dövrə lövhəsi materialı.

- Mis rulon:Elektrolitik mis aşındırma yolu ilə istehsal olunan bobin quruluşu antenanın endüktansını və rezonans tezliyini təyin edir.

- Ferrit təbəqəsi:Metal müdaxiləni azaldan, maqnit sahəsinin izolyasiyasını yaxşılaşdıran və siqnal ötürülməsi istiqamətini artıran yüksək keçiriciliyə malik maqnit materialı.

- Yapışqan təbəqə:Etibarlı yapışma gücü və əla yüksək temperatur müqaviməti təklif edən orijinal 3M yapışqan materiallardan istifadə edir.

- Bağlantı üsulları:IPEX terminalları, lehimləmə başlıqları, yay kontaktları və digər fərdiləşdirilmiş interfeyslər daxil olmaqla müxtəlif qoşulma variantlarını dəstəkləyir.

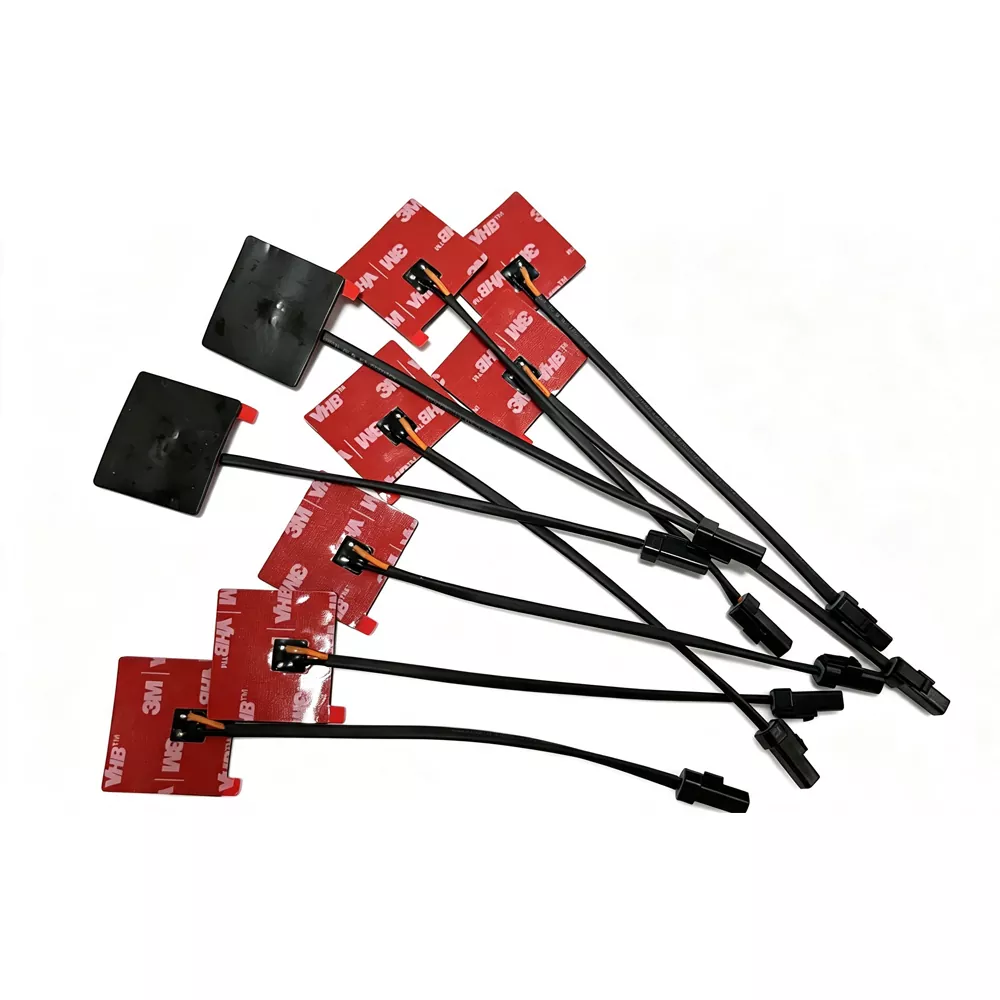

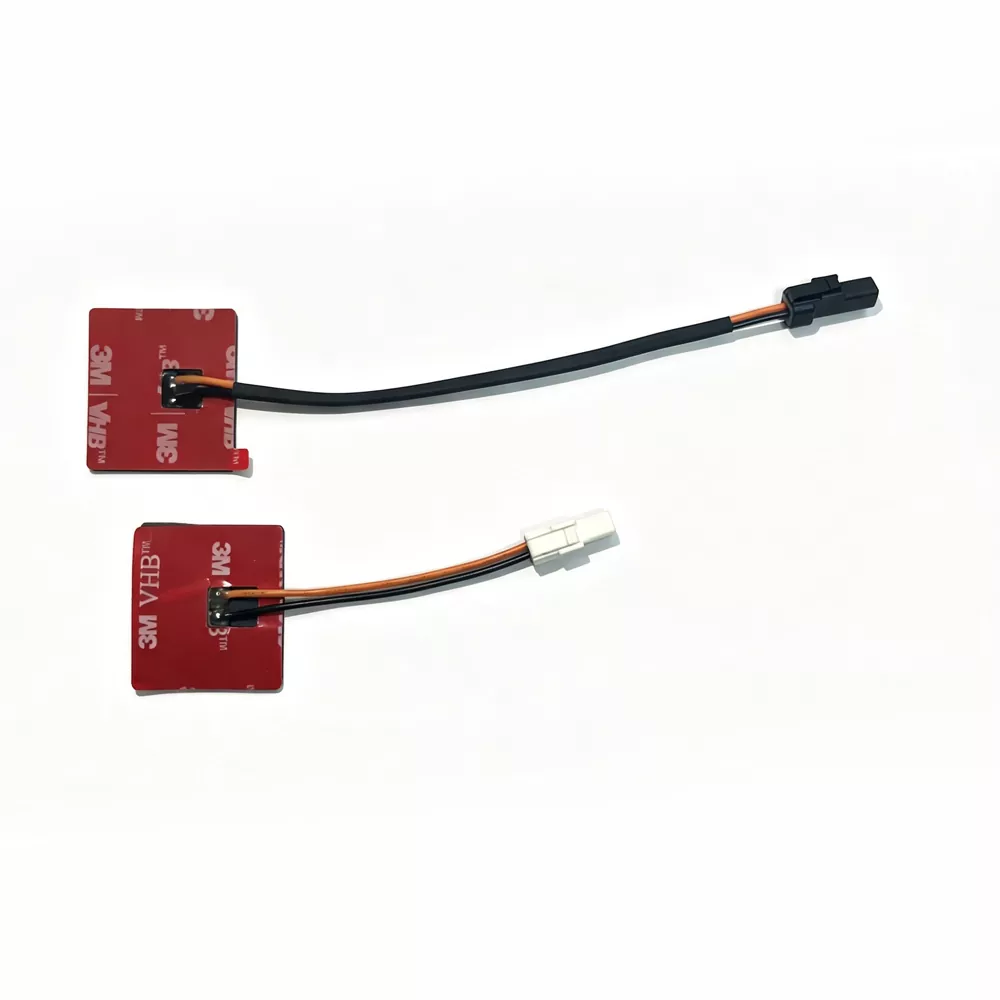

1.2 NFC aktiv antenası

Aktiv NFC Antenası adi NFC antenasına əsaslanan, aktiv kontaktsız cəbhə və ya siqnal gücləndirmə/sürücü dövrəsini birləşdirən antena sisteminə aiddir.

Tətbiq olunan Cihazlar

Niyə Qianmu Communication-ın NFC antenasını seçməlisiniz?

1. Ultra nazik, çevik dizayn - qalınlığı 0,14–0,27 mm-ə qədər, ultra nazik cihazlar və çevik quraşdırma tələbləri üçün mükəmməl uyğun gəlir.

2. Ferrit izolyasiya təbəqəsi - Standart ferrit daxildir, metal mühitlərdən təsirli şəkildə qoruyur.

3. Çoxsaylı quraşdırma metodları - 3M yapışqan dəstəyi (çıxarılan yapışqan), IPEX terminalları və lehimləmə daxil olmaqla müxtəlif variantları dəstəkləyir.

4. Geniş temperaturda işləmə - İşləmə temperaturu diapazonu: -40 ℃ ilə + 85 ℃

5. Standartlara tam uyğundur - RoHS ekoloji standartlarına cavab verir

6. Fərdi Xidmətlər - Ölçülər, formalar, bobin dönüşləri, endüktans dəyərləri və s. üçün tamamilə fərdiləşdirilə bilən dəstək.

7. Sürətli Çatdırılma - Sürətli nümunə istehsalı və səmərəli kütləvi istehsalın çatdırılması.

8. Peşəkar simulyasiya dəstəyi - Elektromaqnit simulyasiyalarının və bütün maşın optimallaşdırılması tövsiyələrinin təmin edilməsi.

RF Davranışı və Sistem Səviyyəsi Mülahizələri

NFC Antennasının performansı təkcə onun əsas elektrik xüsusiyyətlərindən deyil, həm də son cihazın strukturunun yaratdığı ümumi elektromaqnit mühitindən asılıdır. Material seçimi, daxili tərtibat və ətrafdakı komponentlər kimi amillər antenanın səmərəliliyinə və rabitə sabitliyinə əhəmiyyətli dərəcədə təsir göstərə bilər.

1. Metal detuning effekti

Antena batareyalar, qoruyucu örtüklər və ya mexaniki çərçivələr daxil olmaqla metal komponentlərə yaxın quraşdırıldıqda, induksiya edilmiş burulğan cərəyanları elektromaqnit xüsusiyyətlərini dəyişdirə və rezonans tezliyini dəyişə bilər. Düzgün ferrit izolyasiyası olmadan, bu detuning effekti rezonans sapmasına, aşağı birləşmə performansına və rabitə etibarlılığının azalmasına səbəb ola bilər.

2. Sahənin stabilləşməsində ferrit təbəqəsi funksiyası

Ferrit maqnit təbəqəsi müdaxilədən daha çox qorunma təmin edir. O, həmçinin maqnit sahəsini antenanın qeyri-metal tərəfinə yönəldərək maqnit axınının bələdçi təbəqəsi kimi işləyir. Bu, birləşmənin səmərəliliyini yaxşılaşdırmağa, siqnal ötürülməsini optimallaşdırmağa və metal komponentlərin yaxınlıqda olduğu tətbiqlərdə enerji itkisini minimuma endirməyə kömək edir.

3. Empedans uyğunluğu həssaslığı

13,56 MHz tezlikdə işləyən NFC sistemləri korpusun dizaynındakı dəyişikliklərə, yapışan qalınlığa və rulonun deformasiyasına həssaslığına görə dəqiq empedans uyğunluğunu tələb edir. Mexanik strukturdakı kiçik dəyişikliklər rezonans nöqtəsinə və Q faktorunun performansına təsir göstərə bilər ki, bu da antenna inteqrasiyasından sonra sistem səviyyəsində tənzimləməni zəruri edir.

4. Cihazın arxitekturası ilə birləşmə

Antenanın performansı həmçinin ətrafdakı materialların, o cümlədən plastik korpuslar, şüşə örtüklər və PCB yığma strukturlarının dielektrik xüsusiyyətlərindən təsirlənir. Daha yüksək dielektrik sabitləri olan materiallar əlavə parazitar tutum təqdim edə bilər ki, bu da daha dar bant genişliyi və azaldılmış rabitə marjası ilə nəticələnir.

5. Aktiv və passiv sistem təsiri

Aktiv NFC antena konfiqurasiyaları üçün sürücülük sxemi elektromaqnit sahəsinin paylanmasına və gücünə birbaşa təsir göstərir. Bu yanaşma rabitə məsafəsini genişləndirə bilsə də, yük dəyişikliklərinə qarşı həssaslığı artırır və torpaqlama, ekranlama və ümumi sistem dizaynına daha dəqiq nəzarət tələb edir.

Texniki spesifikasiyalar

Həmyaşıdları ilə müqayisədə: Qianmu Communications-ın fərqləndirici üstünlükləri

Quraşdırma Bələdçisi

Yapışqan dəstəkli quraşdırma (FPC çevik antenna)

Bu, ən çox istifadə edilən NFC antennasının quraşdırılması üsuludur:

Quraşdırma addımları:

1. Səthi təmizləyin - Quraşdırma sahəsini (cihazın korpusunun daxili səthi və ya batareyanın səthi) təmizləmək üçün spirt salfetindən istifadə edin, onun yağ və tozdan təmizləndiyinə əmin olun.

2. Boşaltma laynerini soyun - antenanın arxasından 3M yapışqan qoruyucu filmi diqqətlə çıxarın.

3. Hizalama və Yerləşdirmə - Antenanı təyin olunmuş quraşdırma yeri ilə hizalayın, bobin sahəsinin maneəsiz olmasını təmin edin.

4. Möhkəm və bərabər şəkildə basın - hava qabarcıqlarını aradan qaldırmaq üçün mərkəzdən kənarlara doğru.

5. Qurutma və Gözləmə - Optimal yapışma gücünə nail olmaq üçün 24 saat dayanmasına icazə verin.

Quraşdırma Qeydləri:

Müştəri rəyləri

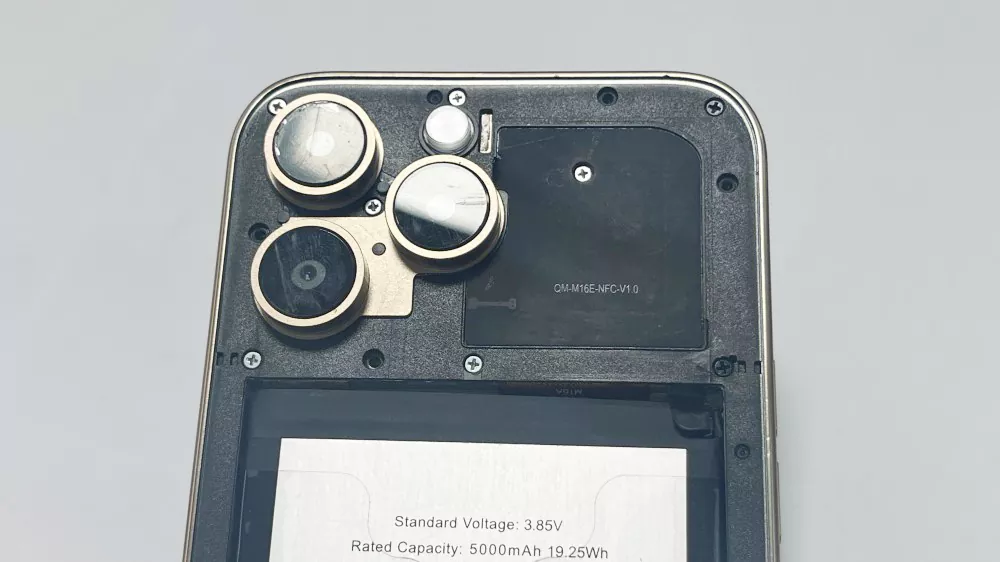

"Qianmu Communications-dan NFC daxili yumşaq antenası 85 mm oxuma diapazonuna nail olmaqla yeni smartfon modelimizdə sabit performans nümayiş etdirdi. Ferrit təbəqəsi batareyanın müdaxiləsindən effektiv şəkildə qoruyur və kütləvi istehsalda keyfiyyət uyğunluğu əladır." - Brend İstehsalçısı, Shenzhen Junge Technology Co., Ltd.

"POS terminallarında istifadə olunan aktiv NFC antenaları yüksək etibarlılıq və güclü RF sahələri tələb edir. Qianmu Communication məhsulları ciddi EMVCo sınaqlarımızdan keçdi və biz artıq 300.000-dən çox vahid satın almışıq." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Ödəniş terminalı istehsalçısı

Tez-tez verilən suallar

S1: NFC-də quraşdırılmış yumşaq antenanın işləmə tezliyi nədir?

A: NFC beynəlxalq standartlaşdırılmış 13,56 MHz ±7 kHz tezlik diapazonunda işləyir və bu diapazondan qısa məsafəli simsiz məlumatların ötürülməsi üçün yaxın sahə rabitə sistemlərində adətən istifadə olunur.

S2: Tipik oxu məsafəsi nədir?

Cavab: Rabitə diapazonu antenanın dizaynından, cihazın quruluşundan və quraşdırma şəraitindən asılı olaraq ümumiyyətlə bir neçə santimetr, adətən 5-8 sm ilə məhdudlaşır.

S3: Ferrit nüvəli NFC antenası nə vaxt tələb olunur?

Cavab: Antenanın batareyanın səthində, metal korpusun yaxınlığında və ya metal komponentləri olan mühitdə quraşdırılması lazım olduqda, ferrit təbəqəsi ilə təchiz olunmuş antenadan istifadə etmək vacibdir. Ferrit təbəqəsi metalın yaratdığı tərs burulğan cərəyanını effektiv şəkildə təcrid edə bilər.

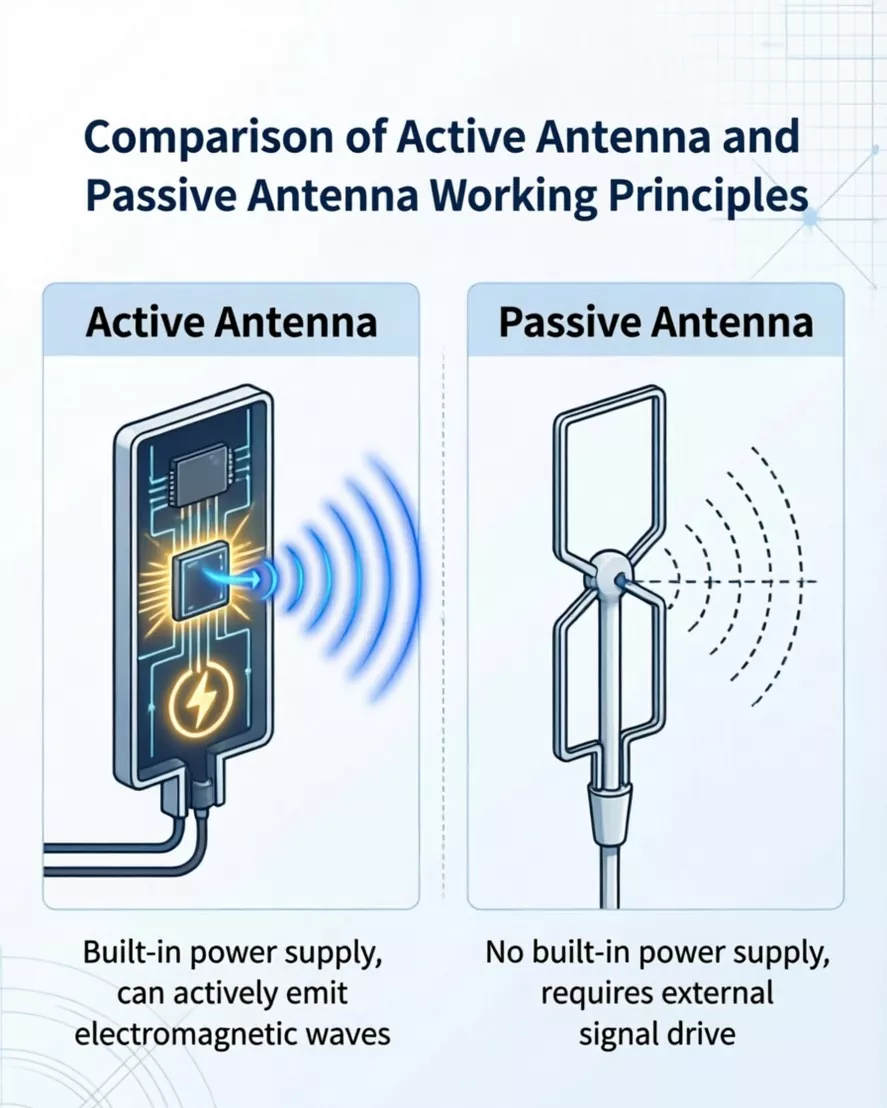

4-cü sual: NFC daxili yumşaq antenası ilə aktiv antena arasında fərq nədir?

A: Daxili passiv antenna, işləmək üçün oxucu/yazıçının maqnit sahəsinin induksiyasına əsaslanan passiv komponentdir və onu standart NFC tətbiqləri üçün uyğun edir. Aktiv antenna siqnal gücləndirmə və sürücülük sxemlərini birləşdirir, ona daha güclü RF sahəsini aktiv şəkildə yaratmağa imkan verir və onu daha möhkəm siqnal tələb edən ödəniş terminalları kimi ssenarilər üçün ideal edir.

S5: Ölçü və formada fərdiləşdirilə bilərmi?

Cavab: Bəli, Qianmu Communications düzbucaqlı, dairəvi və nizamsız formalar daxil olmaqla bütün ölçülərdə fərdi dizaynları dəstəkləyir.

S6: Hansı endüktans diapazonu adətən istifadə olunur?

A: Tipik dizaynlar tənzimləmə və empedans uyğunluğu tələblərindən asılı olaraq təxminən 1-2 μH endüktans diapazonuna düşür.

S7: Ümumi quraşdırma üsulları hansılardır?

A: Üç əsas quraşdırma metodu var: ① 3M yapışqan dayaq (FPC çevik antenna - ən çox istifadə olunur); ② IPEX konnektoru (plugin növü); ③ Lehimləmə quraşdırılması.

8-ci sual: Qianmu Communication treyder və ya fabrikdir?

A: Qianmu Communications, Ar-Ge, istehsal və satışı birləşdirən istehsalçıdır. Biz öz fabrikimizə sahibik və tam istehsal xəttimiz, eləcə də güclü keyfiyyətə nəzarət sistemimiz var - sadəcə ticarət şirkəti olmaqdan uzaq.
