Bədən kamerası GPS antenası

Bədən Kamerası GPS Antenası nədir

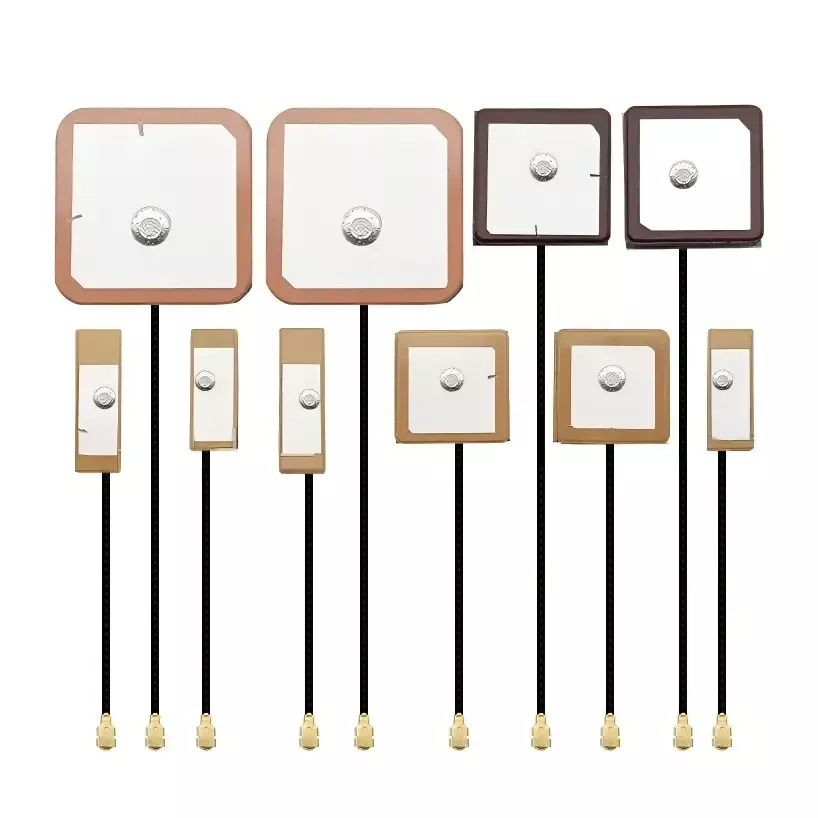

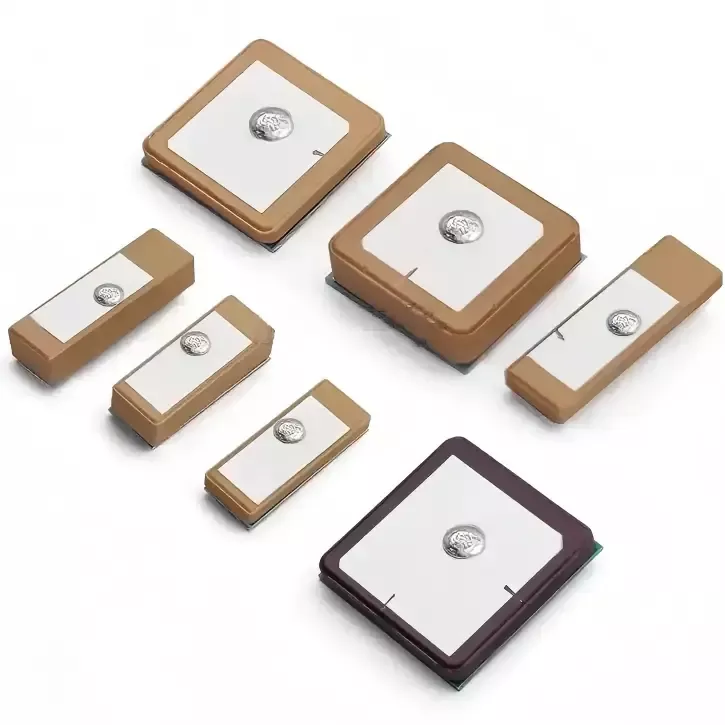

Body Cam GPS Antenna xüsusi olaraq tək əsgər hüquq-mühafizə orqanlarının sübut toplama terminalları üçün nəzərdə tutulmuş sənaye səviyyəli GNSS keramika yamaq antenasıdır. O, GPS, BeiDou, QLONASS və Galileo daxil olmaqla çoxsaylı peyk sistemləri ilə uyğun gəlir və qlobal peyk naviqasiya siqnallarının qütbləşmə xüsusiyyətlərinə uyğunlaşmaq üçün sağ tərəfdən dairəvi polarizasiya (RHCP) strukturuna malikdir.

With a robust ceramic antenna design, it offers excellent directivity and strong environmental adaptability. Bədəndə olan maneələr, avadanlıqdan metal qoruma, şəhər binasının tıxanması və ya yüksək sürətli mobil əməliyyatlar kimi çətin şərtlərdə belə, sabit yerləşdirmə məlumatlarını təqdim edir. Bu, tam və uyğun sübut zəncirinin yaradılmasına imkan verən audiovizual hüquq-mühafizə orqanlarının qeydləri üçün dəqiq və izlənilə bilən geolokasiya su nişanlarını təmin edir.

İş prinsipi

Body Cam GPS Antenası peşəkar peyk naviqasiya RF qəbulu prinsipləri əsasında işləyir. Bütün iş axını həm laboratoriyada yankısız kamera sınağı, həm də real dünyada açıq sahədə sınaq vasitəsilə yoxlanılıb, aydın əməliyyat məntiqi və sabit performans təmin edilib. O, ilk növbədə üç əsas komponentdən ibarətdir:

1. Peyk Siqnalının Alınması: Məhsul, havada L1 diapazonlu peyk naviqasiya siqnallarını səmərəli şəkildə tutan əsas yüksək dielektrikli keramika dielektrik çipinə malikdir. Xüsusi sağ əl dairəvi qütbləşmə dizaynı ilə o, cihazın fırlanması və ya insan bədəninin maneə törətməsi nəticəsində yaranan siqnal zəifləməsini effektiv şəkildə azaldır, sıx binaların olduğu şəhər ərazilərində və ya çox yollu əksetmələrin üstünlük təşkil etdiyi dağlıq və ucqar bölgələrdə zəif siqnal qəbulu və uğursuz peyk əldə etmək kimi ümumi problemləri həll edir.

2. Siqnalın Filtrlənməsi və Anti-Müdaxilə: Antenada 4G/5G modulu, Wi-Fi modulu və bədən kamerası daxilində batareya enerjisi təchizatı ilə yaranan səs-küy müdaxiləsini avtomatik filtrləyən inteqrasiya olunmuş dəqiq empedans uyğunlaşdırma sxemi var. O, təmiz GNSS peyk siqnallarını təcrid edir, yerləşdirmə anomaliyalarını, sıçrayış nöqtələrini və daxili RF çarpışması nəticəsində yaranan trayektoriya kəsilmələrini effektiv şəkildə aradan qaldırır.

3. Məlumatların təhlili və çıxışı: Süzgəcdən keçirilmiş və optimallaşdırılmış sabit peyk siqnalı real vaxt rejimində dəqiq enlik və uzunluq, sürət, vaxt və hündürlük məlumatlarını təhlil edən cihazın ana platasının yerləşdirmə çipinə ötürülür. Bu məlumat eyni zamanda hüquq-mühafizə əməliyyatları zamanı qeydə alınmış video və audio faylları üçün geolokasiya su nişanı kimi sinxronlaşdırılaraq, icra trayektoriyalarının tam izlənilməsi, izlənilməsi və təkrar oxunmasına imkan verir.

Quraşdırma və İstifadə Bələdçisi

1. Quraşdırma yerinin seçimi

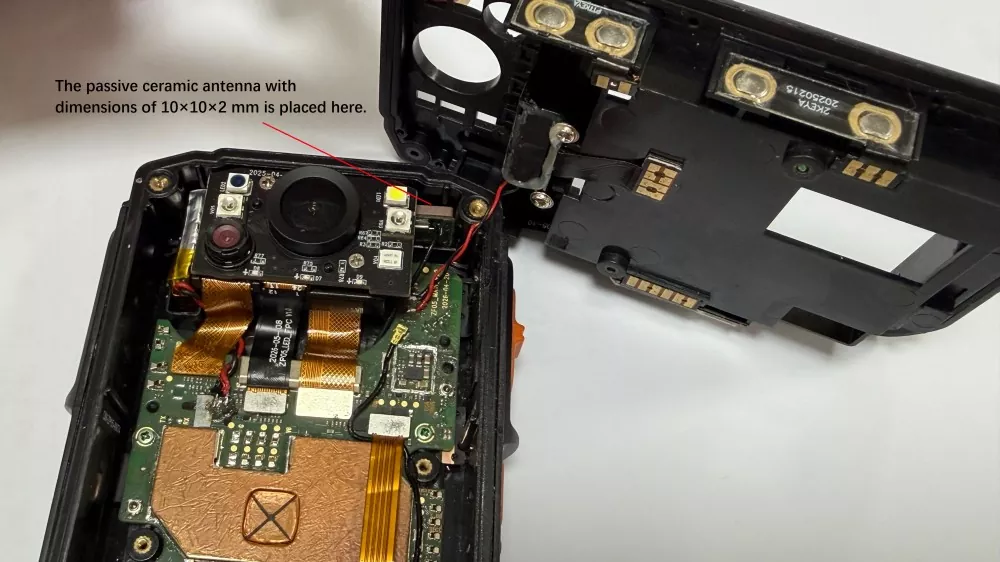

Keramika antennasının radiasiya nüvəsinin sahəsi birbaşa metal korpuslar, batareya elementləri və ya metal mötərizələrlə örtülməməli və ya maneə törətməməlidir. Ko-kanal müdaxiləsinin qarşısını almaq və maneəsiz peyk siqnallarının qəbulunu təmin etmək üçün cihazı korpus kamerasının daxili hissəsindən yuxarıda metal olmayan yerdə 4G/5G və Wi-Fi antenalarından ən azı 15 mm təhlükəsiz məsafədə quraşdırmaq tövsiyə olunur.

2. Qaynaq və fiksasiya xüsusiyyətləri

Sancaq tipli keramika antenalar üçün lehim birləşmələrinin soyuq lehimləmə, buraxılmış lehimləmə və ya ayrılmış lehimləmə olmadan dolu olduğundan əmin olun. SMT səthə quraşdırılmış məhsullar üçün, PCB səthində düz və etibarlı uyğunlaşma əldə etmək üçün fabrikin montaj prosesi standartlarına ciddi şəkildə əməl edin. Quraşdırma zamanı daxili mikro çatların qarşısını almaq və sonradan potensial gizli siqnal nasazlıqlarını aradan qaldırmaq üçün keramika çipinə həddindən artıq güc tətbiq etməkdən çəkinin.

3. Anti-Müdaxilə Mühafizəsi Əməliyyatı

Antena quraşdırıldıqdan sonra elektrik müdaxiləsini azaltmaq üçün antenanı güc modulundan və anakartın yüksək enerji sahəsindən təcrid etmək üçün izolyasiya lentindən istifadə edin. Antenna kabellərini elə istiqamətləndirin ki, onlar uzun məsafələrdə elektrik xətlərinə paralel getməsin, beləliklə, siqnal dalğalanmalarının və mənbədə qeyri-sabit yerləşdirmənin qarşısını alır.

4. Maşın Sazlama və Yoxlama Standartlarını tamamlayın

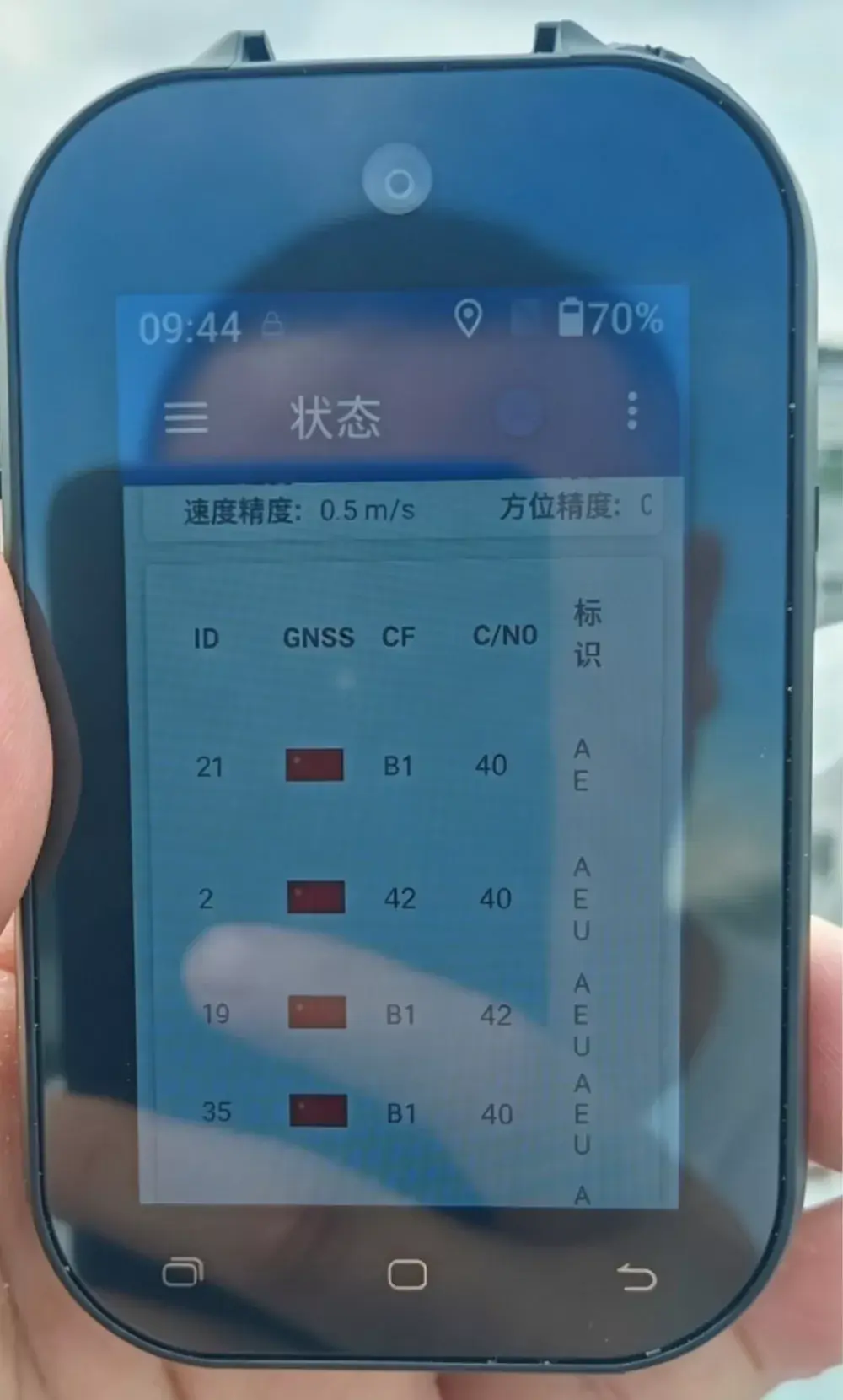

Cihazın yığılması başa çatdıqdan sonra açıq havada real ulduzların əldə edilməsi testi aparılmalıdır; qapalı tək lövhəli sınaq kifayət deyil. Yoxlamaq üçün əsas parametrlərə soyuq və isti başlanğıclar zamanı əldə edilən peyklərin sayı, yerləşdirmə dəqiqliyi və trayektoriyanın davamlılığı daxildir, son montajdan sonra antenanın performansının spesifikasiyalara uyğun olmasını təmin etmək və partiyanın keyfiyyəti ilə bağlı problemlərin qarşısını almaq.

İxtisaslı GPS Antenasını Necə Seçmək olar

Satınalma və avadanlıqların inkişafı üzrə bir çox personalın RF təcrübəsi yoxdur, bu da çox vaxt onları aşağı qiymətlərlə mülki dərəcəli antenaları almağa məcbur edir. Bu, keyfiyyətsiz məhsul performansı, uğursuz layihə qəbulu və satışdan sonra geniş miqyaslı uğursuzluqlarla nəticələnir. İllərlə sənaye təcrübəsinə əsaslanaraq, sənaye mühafizə avadanlığı üçün antenaların seçilməsi üçün dörd əsas meyarları ümumiləşdirdik:

1. Sənaye səviyyəli ixtisaslaşdırılmış materiallara üstünlük verin: ümumi mülki keramika xammalının istifadəsini qəti şəkildə aradan qaldırın və ekstremal açıq mühitlərdə uzunmüddətli sabit performansı təmin edərək, mürəkkəb əməliyyat şəraiti üçün uyğun olan geniş temperatur tolerantlığı və anti-müdaxilə xassələri olan sənaye dərəcəli keramika substratları seçməlidir.

2. Həqiqi test məlumatlarına diqqət yetirin, nəzəri parametrləri rədd edin: Bazardakı əksər istehsalçılar real sınaq dəstəyi olmadan yalnız nəzəri spesifikasiyaları təqdim edirlər. Nüfuzlu orijinal istehsalçılar qaranlıq otaq test hesabatları, açıq sahədə test videoları və yüksək aşağı temperaturda yaşlanma testi məlumatları - orijinal və yoxlanıla bilən parametrlər təklif edə bilər.

3. Hüquq-mühafizə avadanlığı üçün ixtisaslaşmış optimallaşdırılmış məhsulları seçin: Standart naviqasiya antenaları hüquq-mühafizə cihazlarında çoxsaylı antenaların, metal qoruyucuların və ya insan bədəninin maneələrinin birgə mövcudluğu üçün optimallaşdırılmamışdır və bu, onları tək əsgər cihazının iş şəraiti üçün yararsız edir. Daxili RF müdaxiləsinin əsas problemini həll etmək üçün hüquq-mühafizə terminalları üçün xüsusi olaraq hazırlanmış xüsusi dizaynlı antenaları seçmək vacibdir.

4. Mənbə fabrikləri ilə birbaşa əməkdaşlığa üstünlük verin: Ar-Ge, nümunənin modifikasiyası, kütləvi istehsal və satış sonrası xidmətdə inteqrasiya edilmiş imkanlara malik Çin istehsalçılarını seçin. Bu, sürətli fərdiləşdirmə, sabit təchizat, operativ satış sonrası dəstəyə imkan verir və vasitəçilər tərəfindən qiymət artımı və texniki koordinasiyada kommunikasiya boşluqları kimi problemlərin qarşısını alır.

Tez-tez verilən suallar

1-ci sual: Bu keramika antenası bütün bədənə taxılan kameralara uyğun ola bilərmi?

Ticarətdə mövcud olan 4G/5G bədəndə geyilən hüquq-mühafizə kameralarının, partlayışa davamlı sübut toplama terminallarının və açıq hava yoxlama bədən kameralarının böyük əksəriyyəti ilə uyğun gəlir, eyni zamanda cihazın strukturuna, interfeyslərinə və ölçülərinə dəqiq uyğunlaşdırılmış qeyri-standart konfiqurasiyaları dəstəkləyir.

2-ci sual: Keramika antenası FPC antenasını hansı spesifik cəhətdən üstələyir?

Əsas təkmilləşdirmələrə daha sürətli peyk əldə etmə, azaldılmış yerləşdirmə xətası, fasiləsiz izləmə və həddindən artıq soyuqdan yüksək istiyə qədər əhəmiyyətli dərəcədə təkmilləşdirilmiş anti-müdaxilə, anti-vibrasiya və temperatur müqaviməti performansı daxildir. Bu təkmilləşdirmələr mürəkkəb açıq şəraitdə yerləşdirmə nasazlıqlarını tamamilə aradan qaldırır və avadanlıqların satışdan sonrakı xidmət tariflərini əhəmiyyətli dərəcədə azaldır.

S3: Fərdiləşdirmə, nümunə götürmə və kiçik sınaq sifarişlərini dəstəkləyirsinizmi?

Dəstək! Birbaşa istehsalçı olaraq, müştərilərin çertyojlarına və performans tələblərinə uyğun olaraq tam fərdiləşdirilə bilən prototipləşdirmə, kiçik partiyalı sınaq sifarişləri və geniş miqyaslı kütləvi istehsal xidmətləri təklif edirik.

S4: Məhsul xaricə ixrac üçün istifadə edilə bilərmi? Bütün lazımi sertifikatlar tamamlanıbmı?

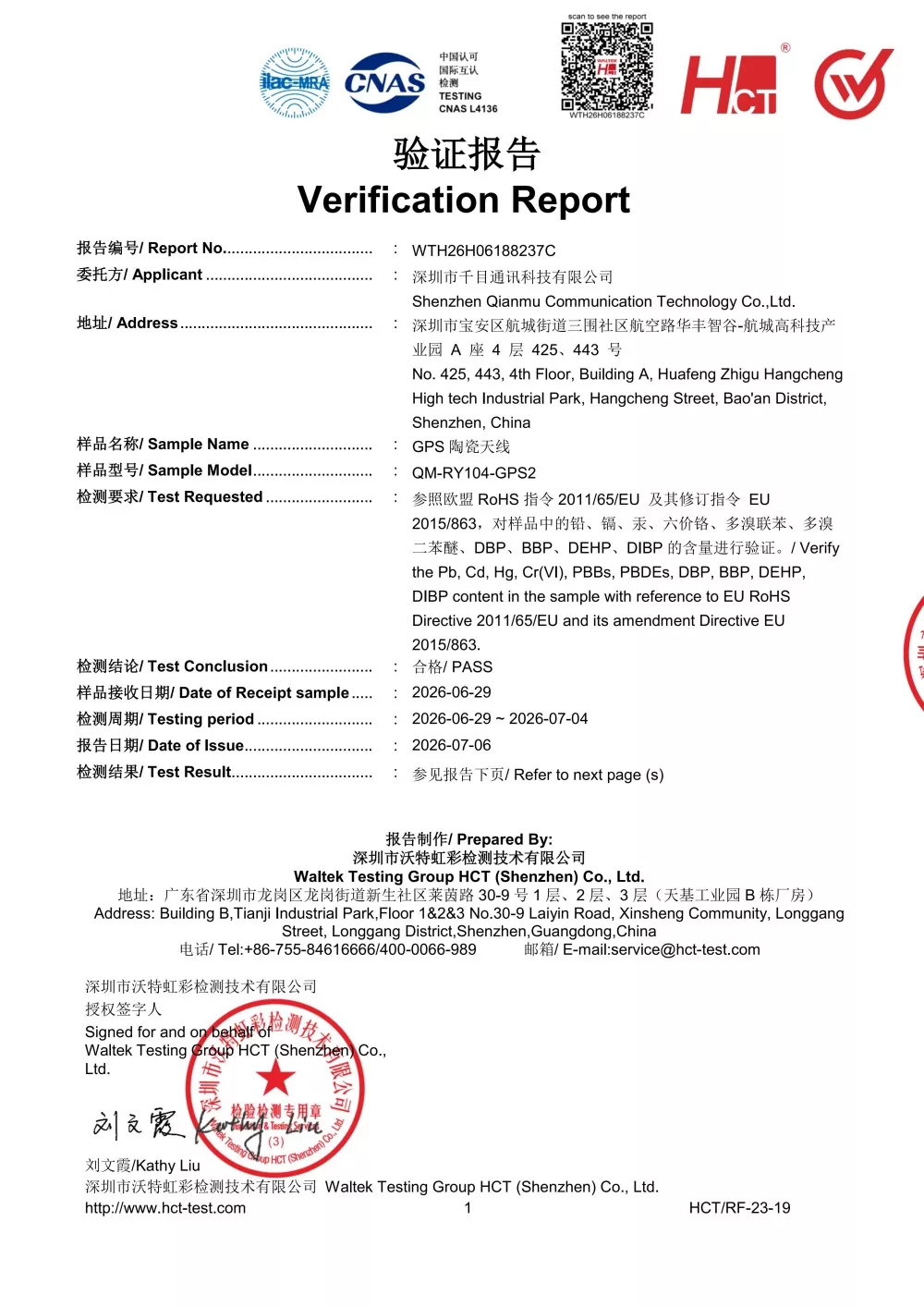

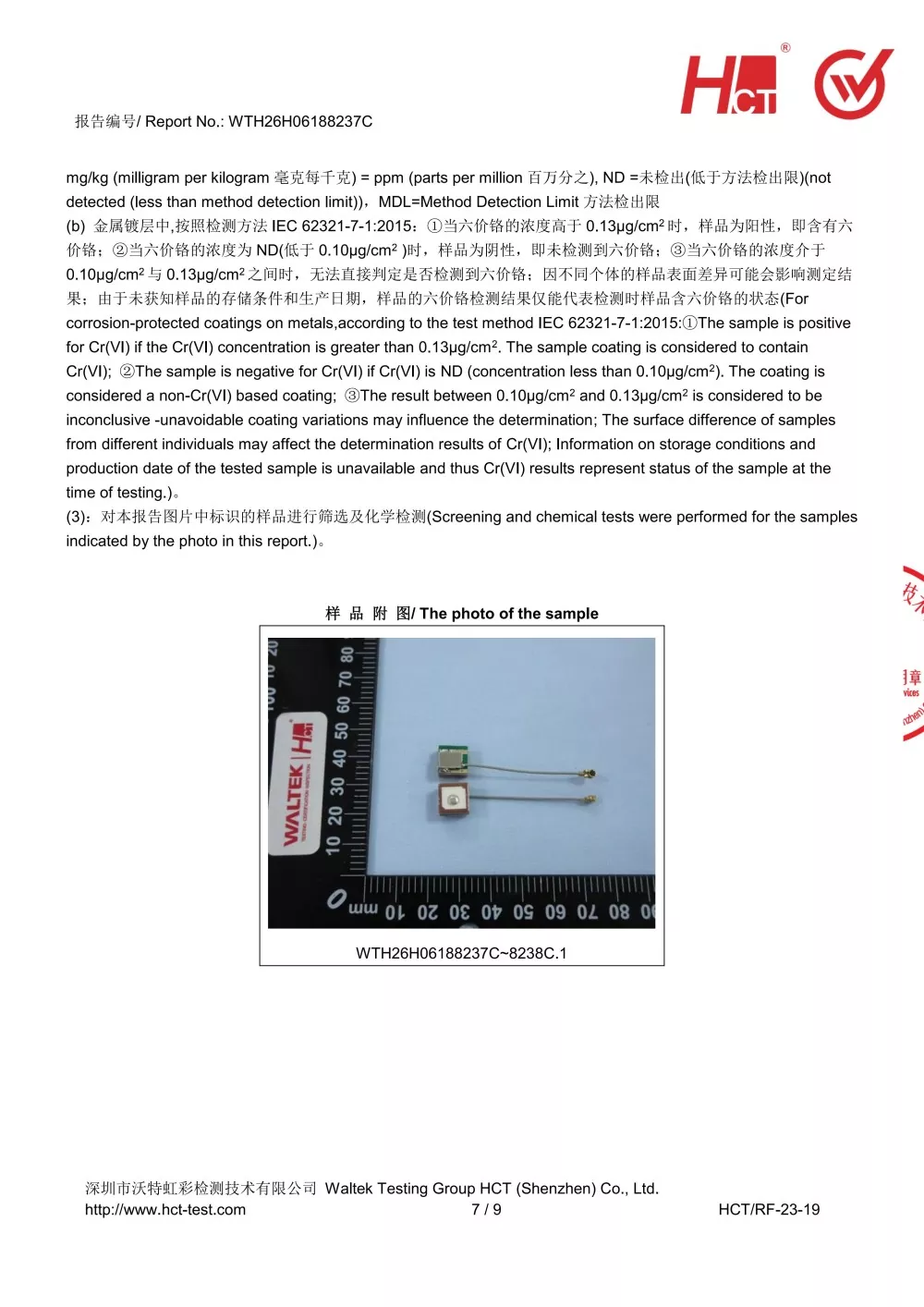

Bütün məhsullar CE, FCC və RoHS daxil olmaqla, qlobal standartlara cavab verən və Avropa, Amerika, Cənub-Şərqi Asiya, Yaxın Şərq və bütün digər bölgələrə narahatlıqsız ixraca imkan verən tam ixrac sertifikatları ilə gəlir.

S5: Məhsulun performansı həddindən artıq yüksək və aşağı temperatur şəraitində sabitdirmi?

Məhsul -40°C ilə +75°C arasında dəyişən mühitlərdə minimal performans deqradasiyası ilə ciddi yüksək-aşağı temperaturda velosiped qocalma sınaqlarından keçmiş sənaye səviyyəli geniş temperatur dizaynına malikdir və onu açıq hava, mədənçilik, həddindən artıq soyuq və gecə-gündüz yüksək temperatur şəraiti üçün tam uyğun edir.
