Tavan montajı antenası

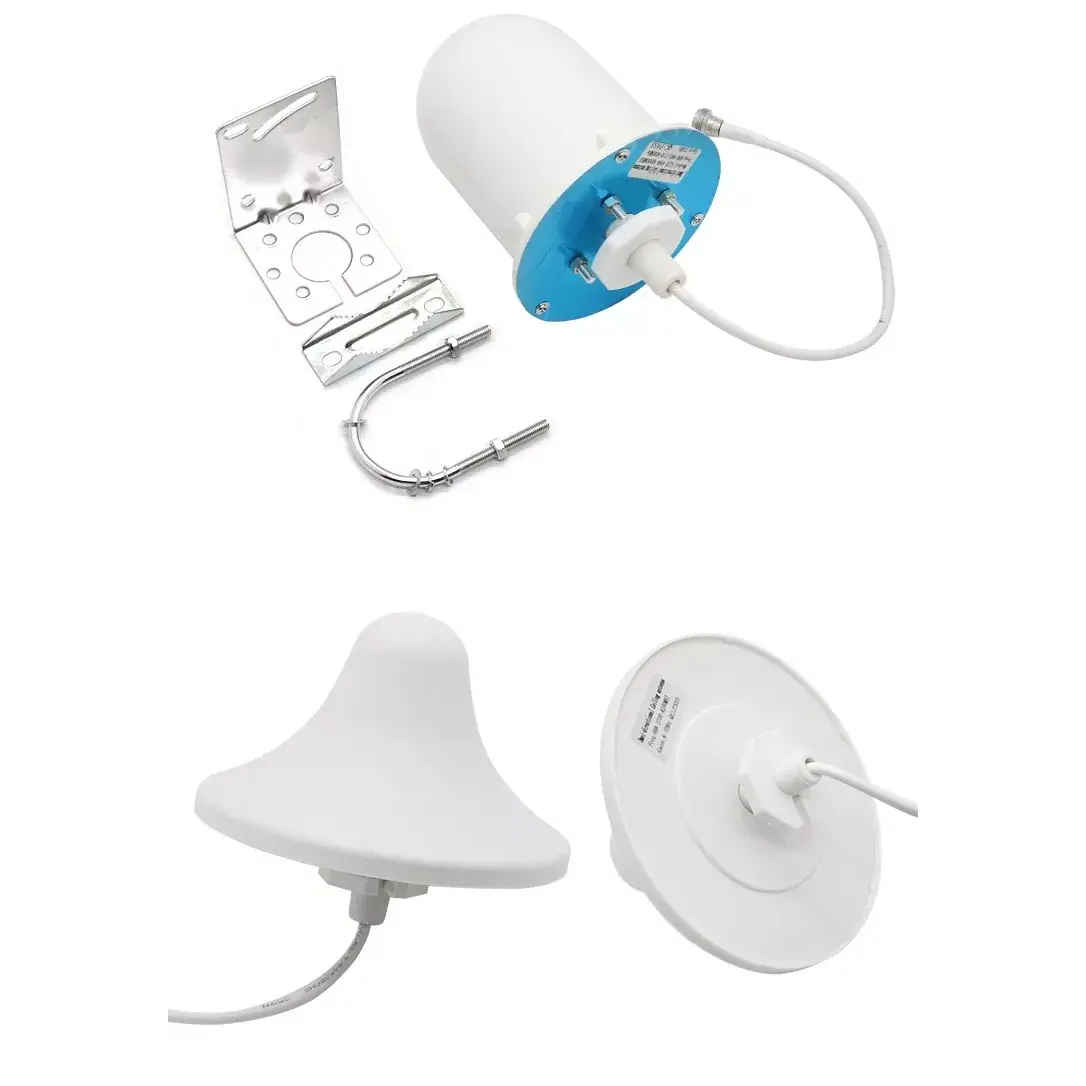

Tavan Montaj Antennaları daxili tavana quraşdırılmış çox yönlü radiotezlik antenalarıdır. Qianmu Communication-ın özünü inkişaf etdirdiyi tavana quraşdırılmış antenası, içərisində dəqiq təmiz mis osilatorlar və yüksək izolyasiya edilmiş reflektor arxa lövhələri olan inteqrasiya olunmuş dairəvi tavan dizaynına malikdir və passiv genişzolaqlı rabitə antenasıdır. Məhsul həm quraşdırma estetikasını, həm də tam əhatə etmə qabiliyyətini nəzərə alaraq 360° vahid siqnal şüalanmasına nail olmaq üçün birbaşa tavana quraşdırıla bilər və daxili WiFi, Bluetooth, 4G siqnal gücləndirilməsi və bütün ev şəbəkə sistemləri ilə geniş şəkildə uyğun gəlir. Qianmu kommunikasiya tavana quraşdırılmış antenna, saf mis osilator + alov gecikdirən ABS korpus prosesi ilə, otellər, ofis binaları, ticarət mərkəzləri, fabriklər və s. kimi müxtəlif kommersiya daxili şəbəkə layihələri ilə mükəmməl uyğun gəlir.

İş prinsipi

Min mesh rabitə tavan quraşdırılmış antenna koaksial qidalanma osilator radiasiya və alt əks aqreqasiya ikili mexanizmi vasitəsilə sabit siqnal ötürülməsi və qəbulu nail olur. Daxili struktur dörd təbəqəyə bölünür: qidalandırıcı birləşdirici, radiasiya osilatoru, izolyasiya reflektoru və qoruyucu korpus. Hər bir performans parametri yankısız kamerada ölçülür, heç bir yanlış parametr qeyd edilmir:

1. Genişzolaqlı osilator rezonans prinsipi: 2400-2500 MHZ və 5150-5850 MHZ ikili WiFi standart tezlik diapazonlarını əhatə edən həlqəvi çoxistiqamətli mis osilatorlardan istifadə etməklə ölçülmüş tezlik diapazonunun daimi dalğası ümumi olaraq ≤1.4, tezlik diapazonunun olmadığı və zonada tam rezonans olmadığı halda 5G tezlik diapazonu bəzi ərazilərdə tapıla bilməz.

2. Aşağıdan əks olunan dalğa konsentrasiyası: Tavan metal qıvrımının və tavanın alüminium panelinin yuxarıya doğru yaratdığı siqnal itkisinin qarşısını almaq üçün antenanın aşağı hissəsinə metal əks etdirən arxa lövhə əlavə edilir. Ölçülmüş şaquli aşağı siqnal zəifləməsi 70% azalır, simsiz enerjinin 90% -i daxili məkana yayılır və eyni gücdə əhatə məsafəsi 30% artır.

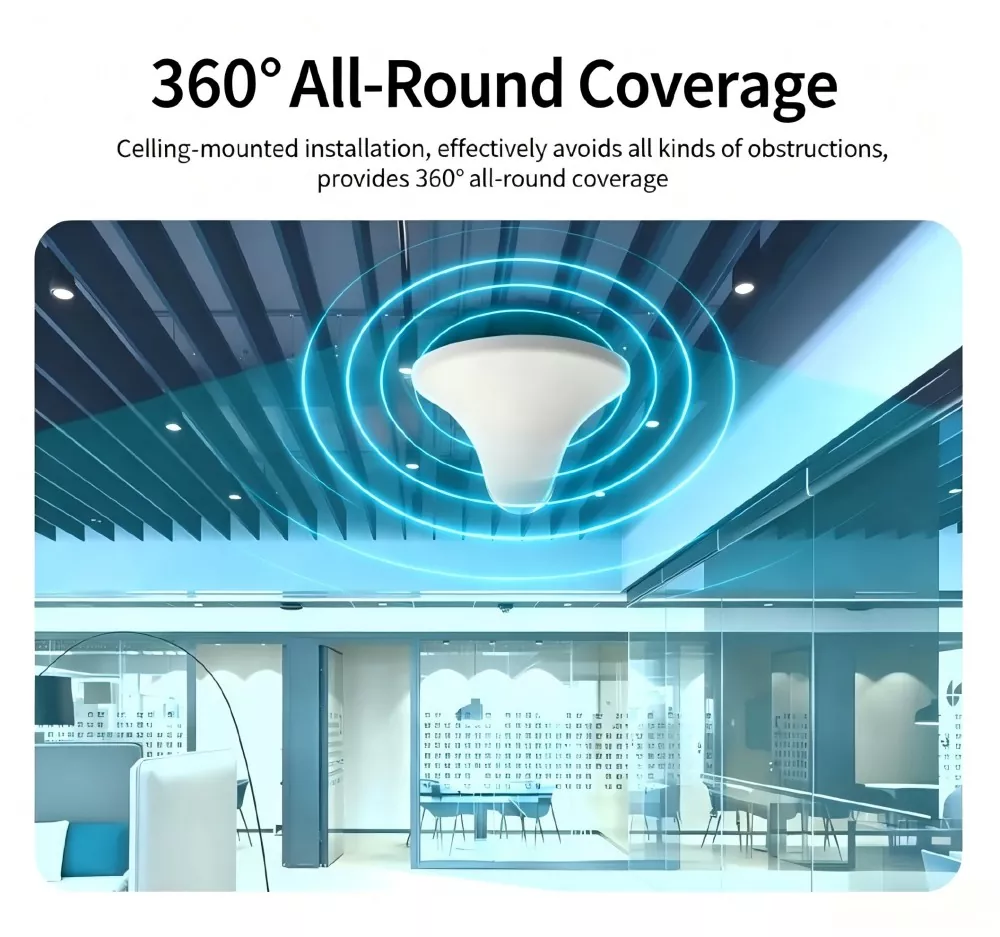

3. 360° vahid şüalanma mexanizmi: Dairəvi osilatorların simmetrik düzülüşü, üfüqi radiasiya dalğalanması ≤1.2dB, bir tərəfdən güclü siqnalın əhatə dairəsi disbalansı problemi, digər tərəfdən şəbəkə yoxdur, 10 metr radiusda ölçülmüş siqnal gücü fərqi 5dB-dən çox olmayan.

4. İzolyasiya əleyhinə müdaxilə strukturunun dizaynı: Tavan üzərində kompüter otağında açarlar və naqillər tərəfindən yaranan elektromaqnit səs-küyü təcrid etmək üçün korpusun içərisinə əlavə uducu pambıq təbəqə əlavə olunur. Sıx AP şəbəkə ssenarilərində co-tezlik müdaxiləsi 40% azalır və eyni vaxtda qoşulan birdən çox istifadəçinin şəbəkə sürəti əhəmiyyətli dərəcədə aşağı düşmür.

5. Geniş temperatur sabitliyi material strukturu: Alov gecikdirən ABS korpus + tam mis osilator, -30 °C-dən +65 °C-ə qədər yüksək və aşağı temperaturda 72 saat qocalma üçün sınaqdan keçirilmiş, osilator oksidləşməsiz, tezlikdən sapma xətası ≤±3MHz, performans qapalı tavanın uzunmüddətli yüksək temperatur mühitində azalmır.

Dəstəkləyici avadanlıqla uyğun gəlir

Bu tavana quraşdırılmış antenna bazarda olan qapalı simsiz rabitə cihazlarının böyük əksəriyyətinə uyğun gəlir. Mühəndislik dəyişiklikləri əlavə adapter aksesuarları tələb etmir və istifadə üçün birbaşa qoşula bilər:

1. Kommersiya simsiz cihazları: Müəssisə ikizolaqlı simsiz AP, yüksək güclü WiFi marşrutlaşdırıcısı, otel AC simsiz nəzarət cihazı, tavana quraşdırılmış simsiz marşrutlaşdırıcı

2. Siqnal gücləndirici avadanlıq: 2.4G/5G siqnal gücləndiricisi, 4G/5G qapalı mikro baza stansiyası, mobil telefon siqnalının təkrarlayıcısı, Bluetooth gücləndirici şlüz

3. Iot şəbəkə avadanlığı: Bluetooth şlüzü, LoRa qapalı kolleksiya baza stansiyası, sənaye 2.4G sensor şlüzü, kampus iot mərkəzi idarəetmə hostu

4. Zəif cərəyan mühəndislik aksesuarları: radio tezliyi güc bölücü, birləşdirici, daxili qidalandırıcı, zəif cərəyan qutusu şəbəkə genişləndirmə modulu

Tam quraşdırma və istifadə təlimatı

(1) Quraşdırmadan əvvəl planlaşdırma üçün əsas məqamlar

1. Yerin planlaşdırılması: Açıq otaqlarda tavana quraşdırılmış hər bir antenanın effektiv əhatə dairəsi 8-12 metrdir. Çoxlu arakəsmələri olan otel otaqlarında hər 6-8 metrdən bir antena yerləşdirilir.

2. Tavandan yayınma: Metal borulardan, güclü elektrik kabellərindən və elektromaqnit müdaxiləsini azaltmaq üçün tavanın içərisində keçid qurğularından qaçınmaq üçün quraşdırın;

3. Naqillərə tələblər: Həddindən artıq siqnal itkisinin qarşısını almaq üçün hər bir qidalandırıcının uzunluğu 15 metr daxilində idarə olunan 50Ω standart RF qidalandırıcılarından istifadə edin.

(2) Tavanın quraşdırılması üçün addım-addım proses

1. Qazma: Gipskartonda/alüminium tavanda radiotezlik qidalandırıcısı vasitəsilə 30 mm diametrli dairəvi deşik açın;

2. Naqillər: Fiderin bir ucunu tavana quraşdırılmış antenanın arxasındakı SMA interfeysinə qoşun və boşalmanın qarşısını almaq üçün sıxın;

3. Təmir: Antenanın əsas gövdəsini tavanın altından dəliyə itələyin, arxa tıxac tavan panelinin üstündə, avtomatik olaraq kilidlənir və bərkidilir;

4. Arxa tərəfdə yerləşdirmə: Fiderin digər ucunu simsiz giriş nöqtəsinə, siqnal gücləndirici RF portuna və cihazı yandırın;

5. Faktiki ölçmə və qəbul: Əhatə zonasının siqnal gücünü yoxlamaq üçün siqnal test cihazından istifadə edin. -40 ilə -70 DBM diapazonu ixtisaslı əhatə dairəsi hesab olunur.

(3) Baxımdan sonrakı qeydlər

1. Hər altı aydan bir boş anten klipləri və oksidləşmiş qidalandırıcı birləşmələri yoxlayın;

2. Nəm zirzəmilərdə və mətbəxdə radiasiya səmərəliliyinə təsir edən tozun yığılmasının qarşısını almaq üçün hər il tozdan təmizləmək üçün korpusu çıxarın və təmizləyin;

3. Metal təbəqələri və ya naqilləri antenanın üzərinə yığmayın, bu simsiz əhatə dairəsini əhəmiyyətli dərəcədə azaldacaq.

Tez-tez verilən suallar

S1: Bu tavana quraşdırılmış antenna hansı cihazlara uyğundur?

A1: Qianmu kommunikasiya tavana quraşdırılmış antenna ikizolaqlı simsiz proqramlar, yüksək güclü WiFi siqnal gücləndiriciləri, 4G qapalı mikro baza stansiyaları və s. kimi 50Ω RF interfeys cihazlarının böyük əksəriyyəti ilə uyğun gəlir. O, birbaşa otellərdə və ofis binalarında kommersiya simsiz əhatə dairəsi layihələri üçün uyğunlaşdırıla bilər.

2-ci sual: Tavana montaj antennasını quraşdırmaq üçün peşəkar alətlərə ehtiyacınız varmı? Bu işi tək adam edə bilərmi?

A2: Heç bir mürəkkəb alət tələb olunmur. Deliklər etmək üçün yalnız kiçik bir elektrikli qazma lazımdır və snap-fit ​​strukturu sabitlənir. Bir nəfər tavana quraşdırılmış bir antenanın quraşdırılmasını 5 dəqiqə ərzində başa çatdıra bilər. Məhsul quraşdırma təlimatı ilə birlikdə verilir və hətta heç bir təcrübəsi olmayan tikinti işçiləri əməliyyat addımlarını başa düşə bilərlər.

S3: Antena interfeysi, qabıq LOGO və qablaşdırma fərdiləşdirilə bilərmi?

A3: Tamamilə fərdiləşdirilə bilər. Mənbə Fabriki olaraq biz SMA/N/BNC-nin bütün növ RF interfeyslərini lazım olduqda əvəz edə bilərik, qabıqda müştəri markasının LOGO-nun ipək ekran çapını, xüsusi neytral ixrac qablaşdırmasını, rəngli qutu qablaşdırmasını dəstəkləyə bilərik və OEM/ODM xüsusi sifarişləri üçün minimum sifariş miqdarı razılaşdırıla bilər.

S4: Tavana quraşdırılmış antenanın faktiki əhatə dairəsini necə təsdiqləyə bilərik? Ölçülmüş məlumatları təqdim edə bilərikmi?

A4: Bəli. Tavan antenalarının hər bir partiyası müxtəlif yerli mehmanxanalar və ofis binaları üçün yerində əhatə dairəsi test videosu və siqnal gücü məlumatları ilə yanaşı, radio tezliyi yankısız kamera test hesabatı ilə gəlir. Bütün parametrlər realdır və yoxlanıla bilər və müştərilər öz-özünə sınaq və müqayisə üçün nümunələri geri göndərə bilərlər.
