Sərt PCB antenası
Shenzhen Qianmu Communication Technology Co., Ltd. toplu sifarişlər və xüsusi layihələr üçün orijinal mənbə həlləri təqdim edən etibarlı Çin sərt PCB antenna təchizatçısı və istehsalçısıdır. Biz peşəkar OEM/ODM dəstəyi ilə dəstəklənən 2.4G, 5.8G, WiFi, Bluetooth, LTE və LoRa proqramları üçün standart və fərdiləşdirilmiş daxili antenalarda ixtisaslaşmışıq.
Sərt PCB antenası, peşəkar PCB dövrə lövhəsinin aşındırılması, çapı və səthə montaj texnologiyasından istifadə edərək istehsal edilmiş miniatür, daxili simsiz ötürücü antennadır. Bugünkü simsiz rabitə sahəsində əsas daxili antenna həlli olaraq, xarici antenaların lazımsız strukturunu aradan qaldırır və yüngül dizayn, miniatürləşdirmə və yüksək uyğunlaşma kimi əsas üstünlüklər təklif edir. O, kiçik miqyaslı, inteqrasiya olunmuş və yüksək səviyyədə inkişaf etmiş smart aparat cihazları üçün ideal seçimdir və IoT, istehlak elektronikası və sənaye simsiz proqramlarında geniş istifadə olunur.
Cihaz Uyğunluq Aralığı
Mükəmməl uyğunlaşma və inteqrasiya üstünlükləri ilə sərt PCB antenası müxtəlif kompakt quraşdırılmış simsiz cihazlarda geniş şəkildə tətbiq oluna bilər. İstehlakçı elektronikası, ağıllı ev sistemləri, sənaye IoT, avtomobildaxili rabitə və təhlükəsizlik avadanlığı üzrə tətbiqlər üçün uyğundur. Tipik uyğun cihazlara aşağıdakılar daxildir:
· Ağıllı ev cihazları: Ağıllı tıxaclar, ağıllı işıqlandırma sistemləri, ağıllı qapı kilidləri, robot tozsoranlar, temperatur və rütubət sensorları və qapı/pəncərə sensorları.
· IoT terminal cihazları: LoRa şlüzləri, NB-IoT modulları, 4G/5G IoT modulları, simsiz məlumat toplayıcıları və yerləşdirmə terminalları.
· Bluetooth və WiFi cihazları: Simsiz qulaqlıqlar, Bluetooth dinamikləri, WiFi modulları, simsiz ekran əks etdirən cihazlar və daşına bilən ağıllı cihazlar.
· Sənaye nəzarət avadanlığı: Sənaye simsiz sensorlar, avtomatlaşdırılmış idarəetmə terminalları, sənaye şlüzləri və simsiz monitorinq modulları.
· Təhlükəsizlik və avtomobildə quraşdırılmış qurğular: Avtomobildə olan qeydlər, avtomobilin GPS izləyiciləri, simsiz müşahidə kameraları və simsiz girişə nəzarət modulları.
· Digər yığcam simsiz qurğular: Mini pult, simsiz termometrlər, portativ rabitə terminalları və digər quraşdırılmış simsiz cihazlar.
Əsas Məhsulun Xüsusiyyətləri
Sərt PCB antenası əla uyğunluq, yığcam inteqrasiya və etibarlı simsiz performans təklif edir ki, bu da onu geniş çeşiddə quraşdırılmış simsiz cihazlar üçün uyğun edir. Ağıllı ev sistemlərində, sənaye IoT tətbiqlərində, istehlakçı elektronikasında, nəqliyyat vasitələrinin rabitəsində və təhlükəsizlik avadanlıqlarında geniş istifadə olunur.
Əsas tətbiq olunan məhsullara aşağıdakılar daxildir:
· Ağıllı ev cihazları: Ağıllı prizlər, ağıllı işıqlandırma sistemləri, ağıllı kilidlər, robot tozsoranlar, temperatur sensorları və qapı/pəncərə sensorları.
· IoT terminalları: LoRa şlüzləri, NB-IoT/4G/5G modulları, simsiz məlumat toplayıcıları və yerləşdirmə terminalları.
· Bluetooth və WiFi cihazları: Simsiz qulaqlıqlar, Bluetooth dinamikləri, WiFi modulları, ekran yayımı cihazları və ağıllı geyilə bilən məhsullar.
· Sənaye avadanlıqları: Sənaye simsiz sensorlar, avtomatlaşdırma terminalları, sənaye şlüzləri və simsiz monitorinq modulları.
· Avtomobil və təhlükəsizlik cihazları: Dash kameraları, avtomobil izləyiciləri, simsiz kameralar və simsiz girişə nəzarət modulları.
· Digər simsiz cihazlar: Mini pult, simsiz termometrlər və portativ daxili rabitə cihazları.
Ətraflı Texniki Spesifikasiyalar
Fabrikimizin standart modeli sərt PCB antenası dəqiq və izlənilə bilən spesifikasiyaları təmin edərək, bütün parametrlər üçün hərtərəfli laboratoriya testindən və yoxlanışından keçmişdir. O, müxtəlif mülki və sənaye proqramlarının simsiz rabitə tələblərinə cavab vermək üçün nəzərdə tutulmuşdur. Əsas spesifikasiyalar aşağıda verilmişdir (fərdiləşdirmə və modifikasiyalar mövcuddur):
|
Parametr elementi |
Standart Texniki Parametrlər |
|
İşləmə tezlik diapazonu |
2.4GHz, 5.8 GHz, 433 MHz, 868 MHz, 915 MHz, LTE tam diapazonlu uyğunluq (çox zolaqlı fərdiləşdirmə mövcuddur) |
|
Xarakterik empedans |
50Ω (Standart RF empedansı, əsas modullara dəqiq uyğunlaşdırılmışdır) |
|
Anten qazancı |
2dBi-5dBi (istəyə görə fərdiləşdirilə bilər, yüksək qazanc isteğe bağlıdır) |
|
Daimi dalğa nisbəti VSWR |
≤1.5 (Sənayedə aparıcı keyfiyyət standartı, son dərəcə aşağı siqnal itkisi) |
|
İş gərginliyi |
3.3V/5V Universal |
|
İşləmə temperaturu |
-40℃ ~ +85℃ (geniş temperaturda işləmə, sərt sənaye mühitləri üçün uyğun) |
|
Saxlama temperaturu |
-50℃ ~ +90℃ |
|
Lövhə materialı |
FR-4 Yüksək dəqiqlikli alov gecikdirən lövhə |
|

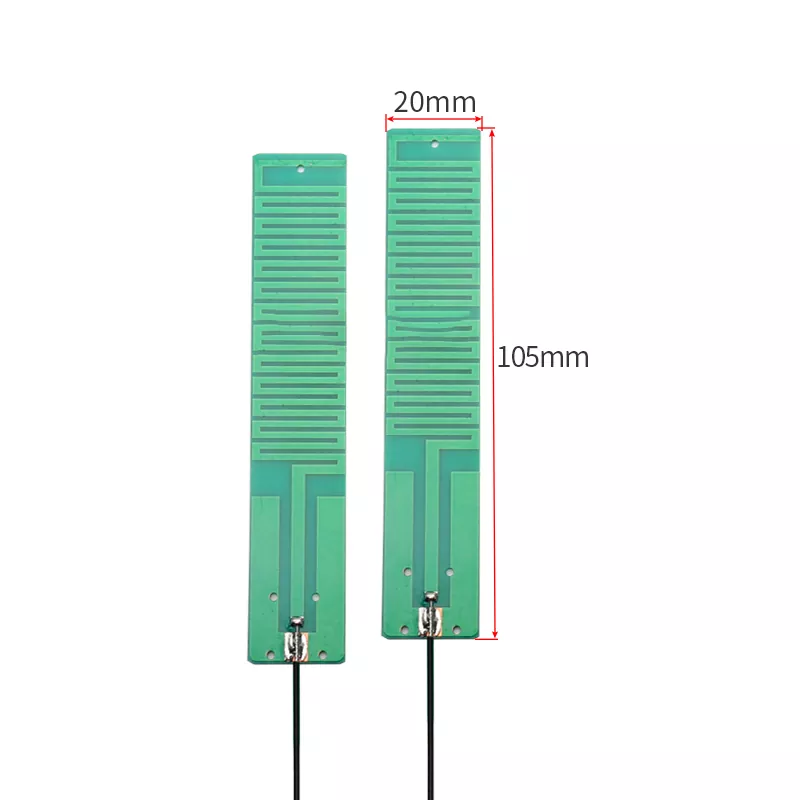

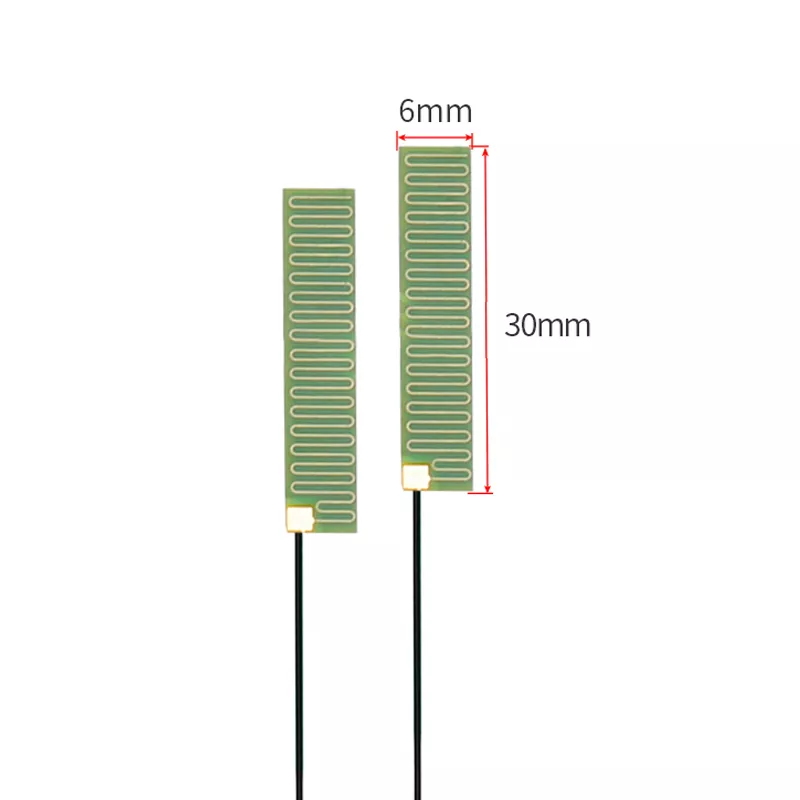

Ölçü spesifikasiyası |
Standart ölçülərə uyğunlaşdırıla bilər; ultra nazik, miniatür modellər mövcuddur. |
|
İnterfeys metodu |
Yamaq, lehimləmə, IPEX terminalı (isteğe bağlı) |
Həmyaşıdları ilə müqayisədə məhsulun rəqabət üstünlükləri
Hal-hazırda, bazarda adi aşağı səviyyəli məhsullar tez-tez qeyri-dəqiq empedans, əhəmiyyətli siqnal zəifləməsi, uyğun olmayan partiya parametrləri və zəif yüksək temperatur müqaviməti kimi problemlərə malikdir. Peşəkar Çin sərt PCB antenna istehsalçısı olaraq, fabrikimiz dörd əsas sahədə - proses texnologiyası, material seçimi, sınaq və fərdiləşdirmə üzrə hərtərəfli təkmilləşdirmələr həyata keçirdi və rəqiblər üzərində əhəmiyyətli üstünlüklər təqdim etdi.
|
Müqayisə ölçüsü |
Standart Companion sərt PCB antenası |
Min Göz Rabitə sərt PCB antenası |
|
Panel materialının seçimi |
Aşağı keyfiyyətli təkrar emal edilmiş lövhələr deformasiyaya meyllidir və yüksək temperatura zəif müqavimət göstərir. |
Yeni FR-4 alov gecikdirən dəqiq lövhə, yüksək temperatura davamlılıq, əyilmələrin qarşısının alınması və əla izolyasiya xüsusiyyətlərinə malikdir. |
|
Prosesin dəqiqliyi |
Süni aşındırma, kobud izlər, böyük empedans xətası. |
Tam avtomatik lazer aşındırma, dəqiq marşrutlaşdırma və empedans tolerantlığı ≤ ±1 Ω. |
|
Siqnal performansı |
Zəif anti-müdaxilə qabiliyyəti; uzun məsafələrdə siqnalın kəskin zəifləməsi. |
Professional empedans uyğunluğu və tənzimləmə, aşağı itki, yüksək anti-müdaxilə və daha uzun ötürmə məsafəsi. |
|
Partiya sabitliyi |
Partiyadan partiyaya əhəmiyyətli parametr dəyişiklikləri ilə süni şəkildə istehsal edilmişdir. |
Tam avtomatlaşdırılmış kütləvi istehsal, 100% parametr seçmə yoxlaması və son dərəcə yüksək partiya ardıcıllığı. |
|
Fərdi xidmət |
Yalnız standart modellər dəstəklənir; fərdiləşdirmə uzun müddət tələb edir və baha başa gəlir. |
Tam ölçülü fərdiləşdirməni, pulsuz sxem dizaynını, sürətli prototipləşdirməni və qısa bir kütləvi istehsal dövrü dəstəkləyir. |
|
Keyfiyyətə nəzarət yoxlaması |
Tam sınaq prosesi yoxdur, yüksək qüsur dərəcəsi. |
Çox addımlı yoxlama prosesi, real həyat mühitində real sınaq, qüsur nisbəti < 0,1%. |
Quraşdırma və İstifadə Bələdçisi
Sadə quraşdırma və mürəkkəb sazlama tələb olunmayan çevik uyğunluq. Müxtəlif cihazların istehsal tələblərinə cavab vermək üçün üç standart quraşdırma metodu mövcuddur, bu, hamar və səmərəli quraşdırma prosesini təmin edir.
Səthə montaj
Geniş miqyaslı SMT istehsal avadanlığı üçün uyğun olan antena yüksək səmərəlilik və ardıcıllıqla avtomatlaşdırılmış montaja imkan verən seçmə və yerləşdirmə maşınından istifadə edərək cihazın anakartının təyin olunmuş mövqeyinə birbaşa yerləşdirilə və lehimlənə bilər. Quraşdırma zamanı antenanı batareyalar, metal qoruyucu örtüklər və ya yüksək tezlikli çiplər kimi müdaxilə mənbələrinin yaxınlığında yerləşdirməyin. Siqnalın sabit ötürülməsini təmin etmək üçün ən azı 3 mm boşluq saxlayın.
Əl qaynaqlı quraşdırma
Kiçik partiyalı prototiplər, sınaq və təmir proqramları üçün antena yastıqlarını anakartdakı RF lehimləmə nöqtələri ilə dəqiq uyğunlaşdırmaq üçün əl ilə lehimləmə istifadə edilə bilər. Anten dövrəsinin istilik zədələnməsinin qarşısını almaq üçün aşağı temperaturlu və sürətli lehimləmə üsullarından istifadə edin. Lehimlədikdən sonra həddindən artıq əyilmə və ya sıxılmanın qarşısını almaq üçün naqilləri düzgün təşkil edin.
Terminal Butt Birgə quraşdırılması
IPEX konnektoru olan sərt PCB antenası cihazın anakartındakı RF yuvasına birbaşa qoşula bilər. O, lehimləmədən qoşub-çalışdıran quraşdırmanı dəstəkləyir, asan montaj və sökülməyə imkan verir, onu prototip sınağı və kiçik partiyalı avadanlıq tətbiqləri üçün ideal edir.
|
Quraşdırma qeydləri: Bütün sərt PCB antennaları Quraşdırma metal maneələrdən və elektrik xətlərinə yaxınlıqdan qaçmaq üçün kifayət qədər boşluğa imkan verməlidir; əks halda, bu, birbaşa siqnalın zəifləməsi, həssaslığın azalması və cihazın əlaqə fəaliyyətinin pozulması ilə nəticələnəcək. |
Məhsul Seçimi Məsləhətləri
Bir çox müştərilər antena alarkən çətinliklərlə üzləşə bilər. Yanlış seçim zəif cihaz siqnalları, uyğunluq problemləri və layihə gecikmələri ilə nəticələnə bilər. İllərin sənaye təcrübəsinə əsaslanaraq, fabrikimiz müştərilərə düzgün seçim etmək və potensial risklərdən qaçmaq üçün peşəkar satınalma qaydaları hazırlayıb.
Müvafiq tezlik diapazonunu uyğunlaşdırın
Cihaz modulunun işləmə tezliyinə uyğun olaraq antenaların seçilməsinə üstünlük verilməlidir. 2.4G cihazları üçün tək tezlikli 2.4G antenası seçin; ikizolaqlı cihazlar üçün 2.4G+5.8G ikili diapazonlu antenanı seçin. Yanlış tezlik uyğunluğu siqnal itkisinə və ya qeyri-sabit ötürülməyə səbəb ola bilər.
Avadanlıq Quraşdırma Məkanını təsdiqləyin
Cihaz daxilində mövcud boş yerə əsaslanaraq standart ölçülü və ya fərdiləşdirilmiş miniatür antenanı seçin. Bu, böyük dizaynların və ya uyğun olmayan anten ölçülərinin səbəb olduğu qeyri-kafi performansın səbəb olduğu quraşdırma problemlərindən qaçmağa kömək edir.
Əməliyyat mühitini nəzərdən keçirin
Ümumi mülki tətbiqlər üçün standart modellər tövsiyə olunur. Yüksək temperatur və ya güclü elektromaqnit müdaxiləsi olan sənaye mühitləri üçün uzunmüddətli sabit işləməyi təmin etmək üçün gücləndirilmiş sərt PCB antenna həllini seçin.
Parametrlərin Dəqiqliyini yoxlayın
VSWR, empedans və qazanc kimi əsas parametrlərə çox diqqət yetirin. Qeyri-dəqiq spesifikasiyası olan məhsullardan çəkinin və faktiki ölçmə hesabatları və etibarlı test məlumatları təqdim edə bilən təchizatçılara üstünlük verin.
Etibarlı Mənbə İstehsalçı seçin
Sabit kütləvi istehsalı və ardıcıl məhsul performansını təmin etmək üçün fərdiləşdirmə imkanları, keyfiyyətin yoxlanılması və satışdan sonrakı dəstəyi təmin edən nüfuzlu antenna istehsalçısını seçin.
Niyə Qianmu Communications seçməlisiniz?
Simsiz rabitə sənayesində uzun illər təcrübəsi olan Qianmu Communications, dünya miqyasında müştərilərlə uzunmüddətli tərəfdaşlıq qurmuş Çin sərt PCB antenna istehsalçısıdır. Dörd əsas güclü tərəfdən – texnologiya, istehsal gücü, keyfiyyət və xidmətdən istifadə etməklə biz həm yerli, həm də beynəlxalq müştərilər üçün etibarlı təchizatçıya çevrilmişik.
Güclü Ar-Ge Bacarıqları olan Peşəkar Texniki Komanda
Bizim antenanın empedansının tənzimlənməsi, tezlik diapazonunun optimallaşdırılması və struktur uyğunlaşması üzrə ixtisaslaşmış təcrübəli RF mühəndis komandamız var. Mütəxəssislərimiz müxtəlif cihazlarda siqnal problemlərini tez həll edə və müştərilərə pulsuz antenna həllinin optimallaşdırılması və prototip sazlama dəstəyi ilə təmin edə bilərlər.
Rəqabətli Dəyərli Mənbə Fabrikindən Birbaşa Təchizat
Standartlaşdırılmış istehsal qurğuları və avtomatlaşdırılmış avadanlıqla biz lazımsız vasitəçi xərclərini aradan qaldırırıq və toplu sifarişlər üçün əhəmiyyətli qiymət üstünlükləri təmin edirik. Eyni zamanda, müştərilərə satış sonrası xərcləri azaltmaqda kömək etmək üçün qüsurlu məhsul nisbətinə ciddi nəzarət edirik.
Müxtəlif Tətbiqlər üçün Güclü Fərdiləşdirmə İmkanları
Biz müxtəlif tezlik diapazonlarını, ölçüləri, strukturları və performans tələblərini əhatə edən fərdiləşdirilmiş antenna həlləri təqdim edirik. Sürətli prototipləşdirmə və səmərəli kütləvi istehsal imkanları ilə biz niş cihazların və xüsusi əməliyyat mühitlərinin ehtiyaclarını ödəyə bilərik.
Ciddi Keyfiyyətə Nəzarət və Məhsulun Tam İzlənməsi
Hər bir məhsul partiyası tam istehsal qeydləri və sınaq məlumatları ilə dəstəklənir və etibarlı izlənilməyə imkan verir. Məhsulumuzun sabitliyi və ardıcıllığı ümumi sənaye standartlarını üstələyir.
Etibarlı Xidmət üçün Kompleks Satışdan Sonra Dəstək
Biz 24/7 texniki konsultasiya, yoxlama hesabatları və göndərmələrlə bağlı ixtisas sənədləri təqdim edirik. Cavab verən satış sonrası xidmətimiz müştərilərin layihələri boyunca davamlı dəstək almasını təmin edir.
Tez-tez verilən suallar
S1: Xüsusi ölçüləri və tezlik diapazonlarını dəstəkləyə bilərmi?
A: Mütləq. Peşəkar anten istehsalçısı olaraq, fabrikimiz hərtərəfli fərdiləşdirmə xidmətləri təqdim edir. Biz cihazınızın struktur dizaynı, quraşdırma ölçüləri, tələb olunan tezlik diapazonları və əldə edilən spesifikasiyalar əsasında fərdiləşdirilmiş həllər hazırlaya bilərik. Pulsuz həll təklifləri və nümunə istehsalı mövcuddur.
S2: Quraşdırıldıqdan sonra zəif siqnalın səbəbi nədir?
Cavab: Ən çox görülən səbəblərə antenanın metal komponentlərə, elektrik xətlərinə və ya çip müdaxilə mənbələrinə çox yaxın yerləşdirilməsi və ya antenna ətrafında kifayət qədər boşluq buraxma kimi düzgün quraşdırma daxildir. Bundan əlavə, cihazın modulu ilə uyğunluğu təmin etmək üçün anten tezlik diapazonu yoxlanılmalıdır. Fabrikamız siqnal problemlərini tez həll etməyə kömək etmək üçün peşəkar tənzimləmə təlimatı təqdim edir.
Q3: Minimum sifariş miqdarı nədir? Çatdırılma müddəti nədir?
A: Standart məhsullar üçün minimum sifariş miqdarı yoxdur. Kiçik partiyalı xüsusi sifarişlər və nümunələr də mövcuddur. Standart sifarişlər eyni gün ərzində çatdırıla bilər, böyük miqyaslı kütləvi istehsal isə adətən 7-10 iş günü çəkir. İstehsal cədvəlləri müştərilərin sifariş prioritetlərinə uyğun olaraq düzəldilə bilər.
S4: Hansı daha yaxşıdır: sərt PCB antenası yoxsa adi çubuq antenası?
A: Kompakt quraşdırılmış qurğular üçün sərt PCB antenası kiçik ölçüsü, gizli quraşdırma qabiliyyəti, yüksək inteqrasiya və güclü uyğunlaşma qabiliyyətinə görə adətən üstünlük verilən seçimdir. Uzun məsafəli ötürmə tələb edən açıq avadanlıq üçün ənənəvi çubuqlu antenalar daha uyğun ola bilər.
